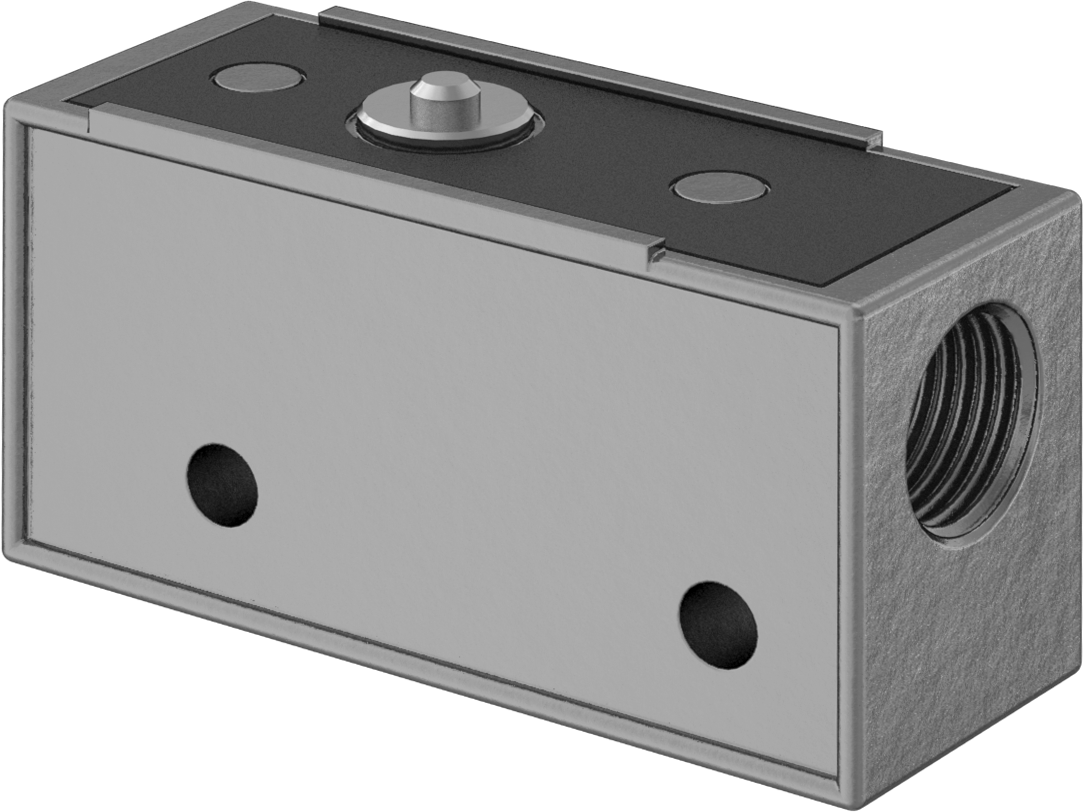

Hava Yön Kontrol Vanası, Mekanik, İki Yönlü Aktüatör

Programlama gerektirmeyen basit bir otomasyon çözümü olan bu valfler, konveyör üzerinde yuvarlanan bir kutu gibi bir nesne aktüatörü ittiğinde devreye girer. 3 yollu ve 3/2 valfler olarak da bilinen bu valfler, silindiri uzatmak gibi tek bir hareket oluşturur. Valfler, havayı girişten ekipmanınıza yönlendirir ve geri dönüş havasını dışarı atarak hareket oluşturur. Geri dönüş tahriki yay ile sağlanır, bu nedenle aktüatör serbest bırakılır bırakılmaz başlangıç konumlarına geri dönerler. Kapalı konumda, sistemdeki hava basıncını boşaltarak ekipmanın sıfırlanmasını ve hareketin tekrarlanabilmesini sağlarlar.

Hem normalde kapalı hem de normalde açık olan vanalar, hava akışını engellemek veya çalıştırılana kadar havanın akmasına izin vermek için monte edilebilir.

İki yönlü aktüatörlü valfler, her iki taraftan gelen nesnelerle etkinleştirilir.

Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
