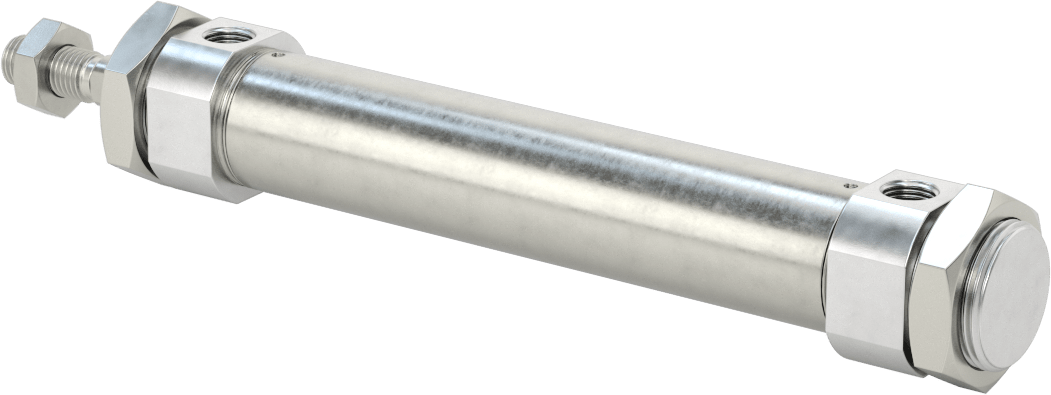

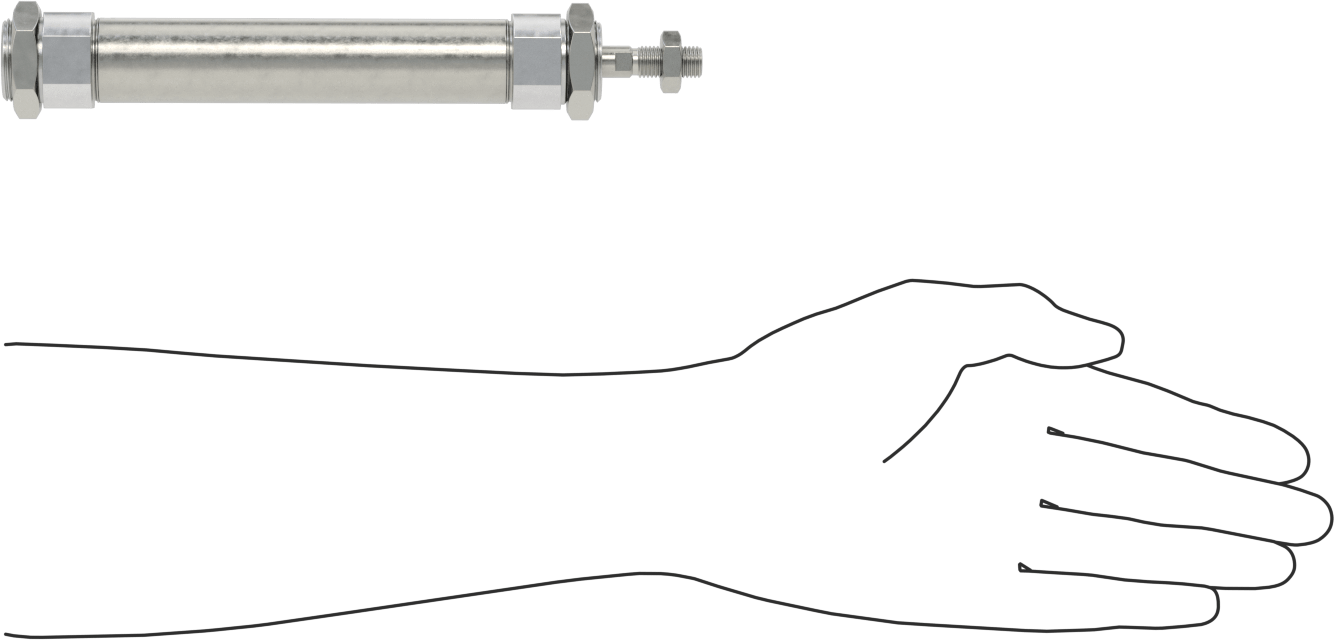

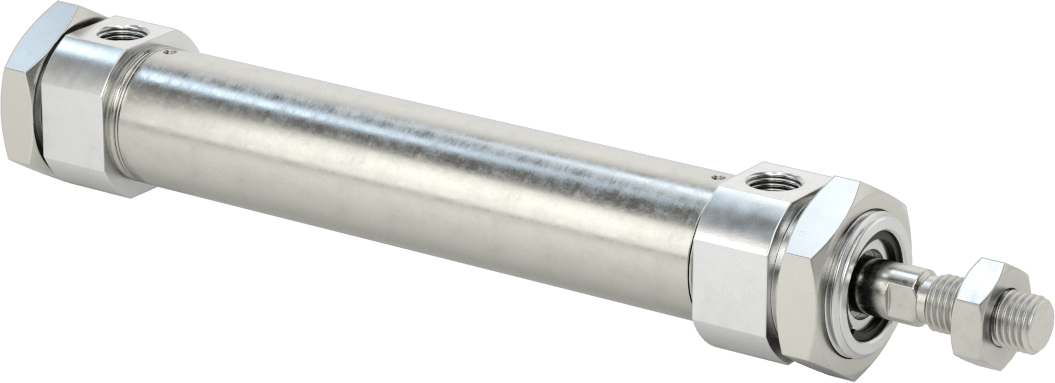

Toz Dayanıklı Yuvarlak Gövdeli Hava Silindiri
25 mm Delik Boyutu, 100 mm Strok Uzunluğu
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Şekli | Evrensel |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | Metrik |
| Uzunluk, mm | |
| Strok | 100 |
| Geri çekilmiş | 220 |
| Uzatılmış | 320 |
| 50 psi'de kuvvet | 39 lbs.17.7 kg |
| 100 psi'da Kuvvet | 78 lbs.35.4 kg |
| 150 psi'da Kuvvet | 118 lbs.53.5 kg |
| Maksimum Basınç | 145 psi10.0 bar |
| Sensör Hazır | Sensör Hazır |
| Hava Yastığı Tipi | Sabit Yastık |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılabilir |
| Dahil Olan Bileşenler | Montaj Somunu |
| Dahil Olan Montaj Somunlarının Sayısı | 2 |
| Gövde Malzemesi | Paslanmaz Çelik |
| Uç Kapağı Malzemesi | Alüminyum |
| Montaj Somunu Malzemesi | Nikel Kaplı Karbon Çelik |
| Çubuk Malzemesi | Karbon Çelik |
| Çubuk Çapı | 10 mm |
| Çubuk Ucu Tipi | Dişli |
| Delik Boyutu | 25 mm |
| Dış Çap | 34 mm |
| Çubuk Diş Boyutu | M10 × 1.25 mm |
| Hava Girişi | |
| Boru Çapı | 1/80.32 cm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 10,000,000 |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | 15° F ila 140° F |
| Özellikler | Yağlayıcı Tutucular |
| RoHS | RoHS 3 (2015/863/EU) 6(a) muafiyeti ile uyumlu - Çelikte alaşım elementi olarak kurşun |
| REACH | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya |
| Schedule B | 841231.0040 |
| ECCN | EAR99 |
Un kadar ince toz ve tozlara sürekli maruz kalan alanlarda hafif yükleri itip çekin. Parçacıkları engellemek için pistonlarının çevresinde yağ tutucular bulunan bu silindirler, tozlu ortamlarda standart hava silindirlerine göre dört kata kadar daha uzun ömürlüdür. Genellikle seramik ve kağıt üretim tesislerinde kullanılırlar. Bu hava silindirleri, hem uzamak hem de geri çekilmek için basınçlı hava kullanır, bu sayede her iki yönde de neredeyse tam güçle çalışırlar. En yaygın hava silindiri türü olan yuvarlak gövdeye sahiptirler, bu da onları dış bağlantı çubuklu silindirlere göre daha kompakt ve dar alanlar için daha uygun hale getirir. Hepsi evrensel montajlıdır, bu nedenle her iki ucunda da dişler bulunur. Arka uçta bir pivot burcu bulunur; bu da burun montajlı silindirlere göre daha fazla montaj seçeneği sunar.
Bu hava silindirleri, bir sensörle (ayrı satılır) kullanıldığında röleleri ve kontrolörleri etkinleştirebilen manyetik bir pistona sahiptir. Piston bir sensörün önünden geçtiğinde sensör etkinleşir. Birden fazla sensör kullanabilirsiniz; tetiklenecek her eylem için bir tane takın.
