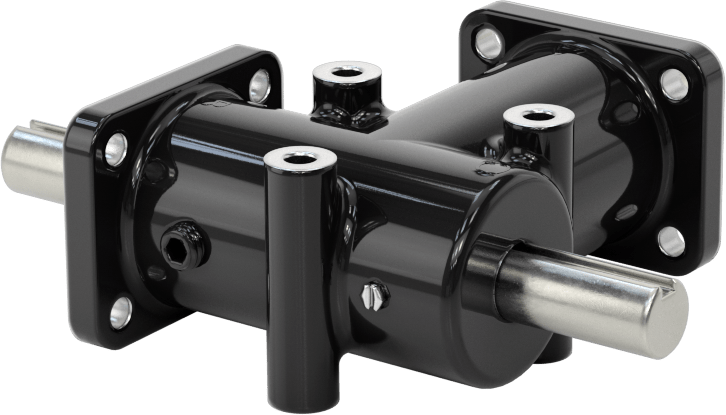

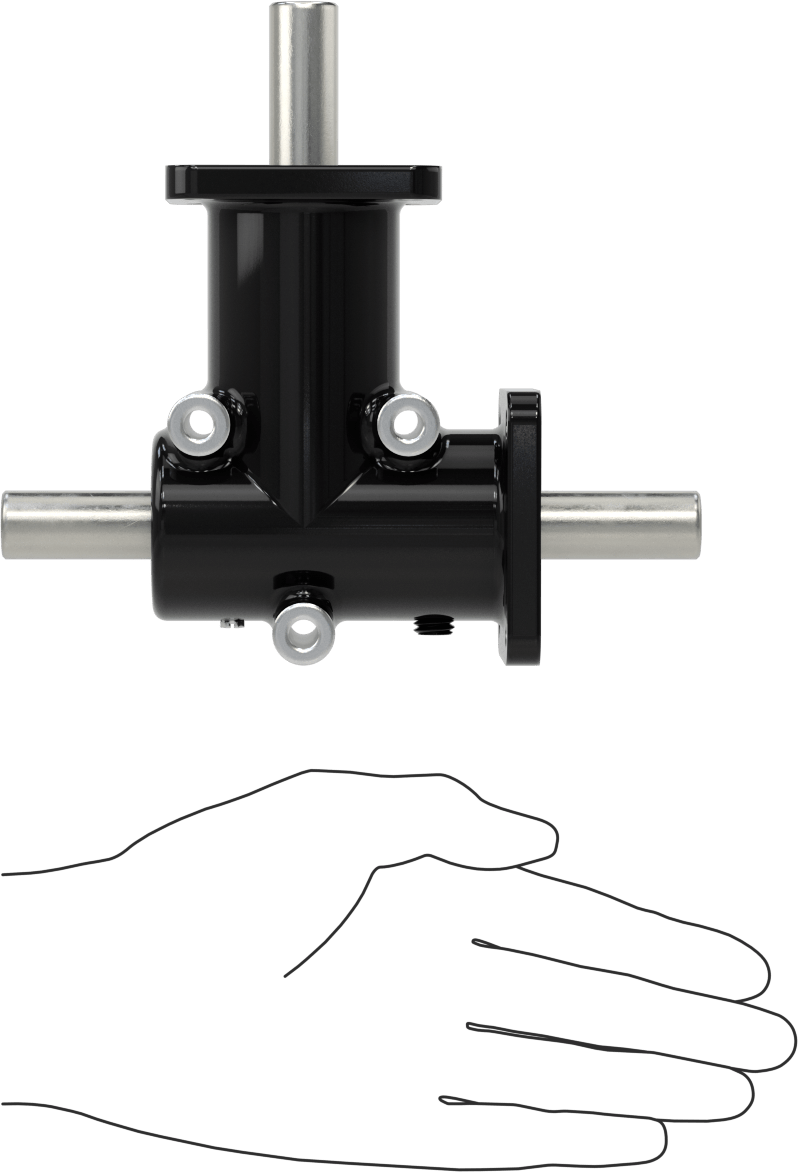

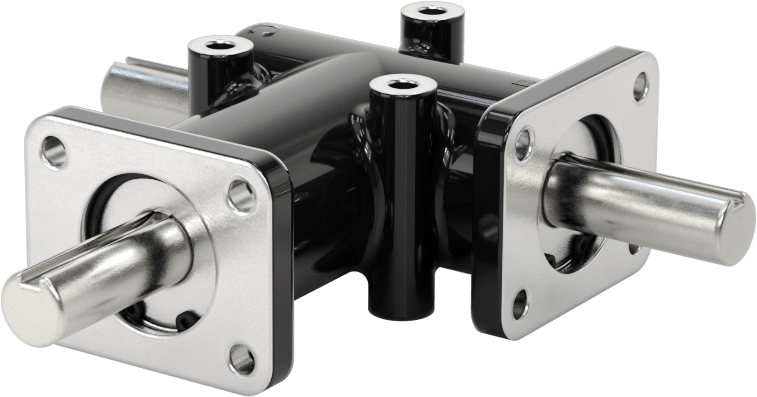

Düşük Profilli Dik Açı Hız Düşürücü, İki adet Çıkış Mili ve İki adet Flanş ile
24 in.-lbs. Tork
₺45.780 Adet
6456K18
1'li paket
| Adet | |
| Çıkış Milleri | 2 |
| Flanşlar | 2 |
| Hız Oranı | 2:1 |
| Maksimum Çıkış Gücü | |
| Tork | 24 in·lbf @ 1,750 rpm |
| Hız | 1,500 rpm |
| Maksimum Giriş | |
| Hız | 3,000 rpm |
| Güç | 0.33 hp |
| Giriş Mili | |
| Tip | Anahtarlı |
| Çap | 5/8"1.59 cm |
| Uzunluk | 1.5"3.81 cm |
| Malzeme | Karbon Çelik |
| Kanal Genişliği | 3/16"0.48 cm |
| Kilit yuvası derinliği | 3/32"0.24 cm |
| Kilit yuvası uzunluğu | 1 1/4"3.17 cm |
| Dönme | Saat Yönünde, Saat Yönünün Tersine |
| Çıkış Mili | |
| Tip | Anahtarlı |
| Çap | 5/8"1.59 cm |
| Malzeme | 416 Paslanmaz Çelik |
| Kanal Genişliği | 3/16"0.48 cm |
| Kilit yuvası derinliği | 3/32"0.24 cm |
| Kilit yuvası uzunluğu | 1 1/4"3.17 cm |
| Sol Kenar Uzunluğu | 1.375"3.49 cm |
| Sol Kenar Dönüşü | Girişle aynı |
| Sağ Kenar Uzunluğu | 1.5"3.81 cm |
| Sağ Kenar Dönüş Açısı | Girişin Karşı Tarafı |
| Toplam | |
| Uzunluk | 6 1/4"15.88 cm |
| Genişlik | 6 1/2"16.51 cm |
| Yükseklik | 2"5.08 cm |
| Radyal Yük Kapasitesi | 50 lb. |
| Askeri Spesifikasyon | MIL-I-45208 |
| Geri Vuruş Açısı | 0.5° |
| Rulman Tipi | Bilye |
| Sertifikasyon | Mil. Spec. |
| Giriş Hızında Verimlilik | 97% @ 1,750 rpm |
| Dişli | |
| Tip | Eğim |
| Malzeme | Çelik |
| Dişli Kutusu Giriş Bağlantısı | Mil |
| Dişli Kutusu Çıkış Bağlantısı | Mil |
| Gövde Malzemesi | Alüminyum |
| Yağlayıcı | Gres |
| Yağlama | Yağlanmış |
| Montaj Konumu | Herhangi Bir Açı |
| Mil Yönü | Dik Açı |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (17/01/2023, 233 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848340.4050 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Giriş ve çıkış milleri aynı yükseklikte konumlandırılmıştır, bu nedenle bu hız düşürücüler, standart dik açılı hız düşürücülerimize göre dikey alanda yarıdan daha az yer kaplar. Bunları, mil hızını yarıya indirirken ve torku ikiye katlarken 90° açıyla hareket iletmek için kullanın. Bakım süresinden ve çabasından tasarruf etmek için tümü kalıcı olarak yağlanmıştır. Bir mil kaplini (dahil değildir) kullanarak bir motora bağlayın.
Radyal Yük Kapasitesi — Radyal yükler, şafta dik olan yüklerdir. Genellikle kasnaklar ve dişliler gibi şafta bağlı bileşenler tarafından oluşturulur.
