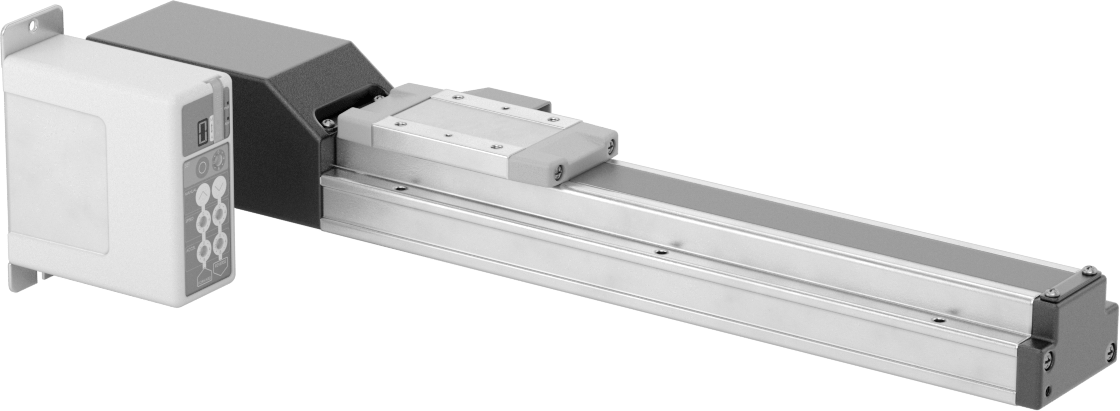

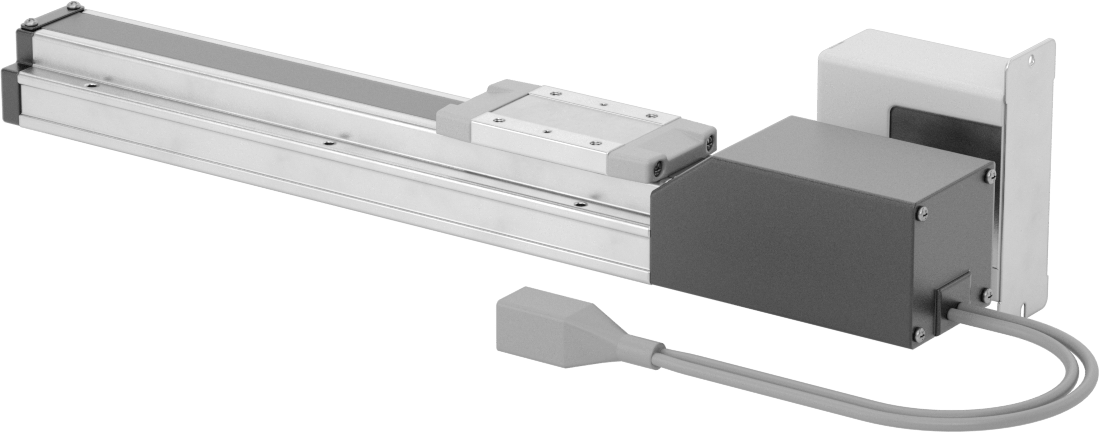

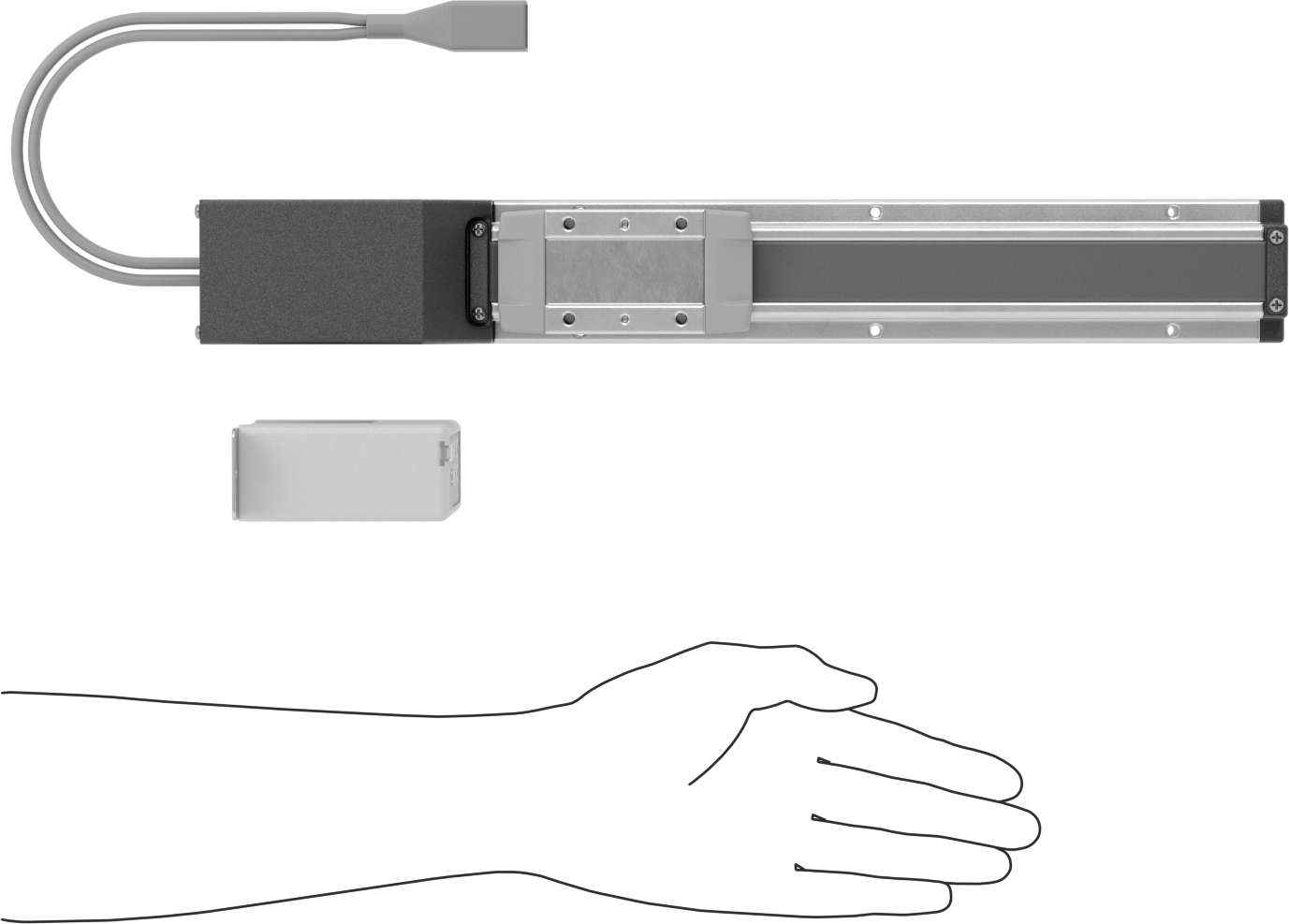

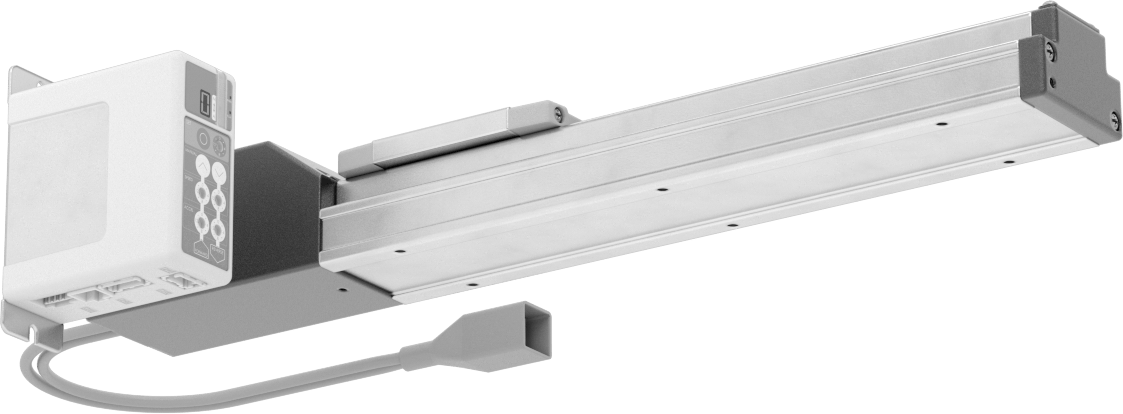

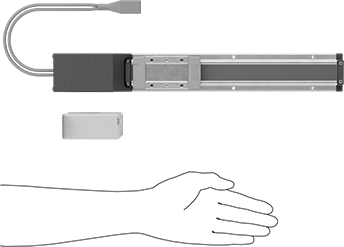

Düşük Sıcaklık Elektrikli Konumlandırma Kayanı
200 mm Strok Uzunluğu, 44 lb. Yatay Dinamik Yük Kapasitesi
| Strok Uzunluğu | 200 mm |
| Dinamik Yük Kapasitesi | |
| Yatay | 44 lb. |
| Dikey | 16 lb. |
| Maksimum Hız | 500 mm/s |
| Her Bir Hareket Mesafesi | |
| Tam Adım | 0.06 mm |
| Dönüş | 12 mm |
| Tekrarlanabilirlik | -0.02 mm ila 0.02 mm |
| Toplam | |
| Uzunluk | 436 mm |
| Genişlik | 60 mm |
| Yükseklik | 57.5 mm |
| Taşıyıcı | |
| Uzunluk | 102 mm |
| Genişlik | 50 mm |
| Malzeme | Alüminyum |
| Rulman Tipi | Rulo |
| Yatak Malzemesi | Çelik |
| Kapak Malzemesi | 301 Paslanmaz Çelik |
| Taban Malzemesi | Alüminyum |
| Tam Yük Akımı | 2.4 amp |
| Gerilim | 24V DC |
| Taban Montajı | |
| Delik Sayısı | 8 |
| Bağlantı Elemanı Diş Boyutu | M4 |
| Taşıyıcı Montajı | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M5 × 0.8 mm |
| Delik Derinliği | 8.5 mm |
| Kontrol Cihazı | |
| Uzunluk | 110 mm |
| Genişlik | 38 mm |
| Yükseklik | 85 mm |
| Kontrol Cihazı Montajı | |
| Delik Sayısı | 2 |
| Bağlantı Elemanı Diş Boyutu | M4 |
| Tahrik Vidası | |
| Tip | Bilye |
| Malzeme | Çelik |
| Çalışma Döngüsü | Sürekli |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Çevre | Düşük Sıcaklık |
| İçerir | 1,5 m Uzunluğunda Konumlandırma Kaydırmalı Kontrolör Kablosu, Kontrolör, Entegre Sürücü |
| Girişler | |
| Sinyal Türü | Dijital |
| Gerilim | 24V DC |
| Akım | 2.4 amp |
| Adet | 6 |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama | Yağlanmış |
| Maksimum İvme | |
| Yatay | 0.3 g |
| Dikey | 0.3 g |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Çıkışlar | |
| Sinyal Türü | Dijital |
| Gerilim | 24V DC |
| Sinyal | NPN |
| Adet | 6 |
| Aşırı Yük Koruma Tipi | Kılavuz |
| Performans | Konumlandırma |
| Güç Kaynağı | Elektrik |
| Statik Yük Kapasitesi | |
| Yatay | 55 lb. |
| Dikey | 16 lb. |
| Statik Moment Yük Kapasitesi | |
| Adım | 230 in·lbf |
| Rulo | 460 in·lbf |
| Yaw | 230 in·lbf |
| Sıcaklık | -90° F ila 100° F |
| Tel Bağlantısı | Yaylı Kelepçe Terminali |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(a), 6(b), 6(c), 7(a), 7(c)-I |
| Schedule B Numarası | 850131.2000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
-90° F kadar soğuk koşullarda parçaları hassas bir şekilde konumlandırın. Bu kızaklar, düşük sıcaklıklarda bile yağlama sağlayan bir gres içerir. Entegre step motoru ile otomatik montajlar için eksiksiz bir hareket kontrol sistemi oluştururlar. Hız, zamanlama ve konumlandırmayı ayarlayabilmeniz için bir kontrolör dahildir. Bu kızaklar genellikle delme, sabitleme, montaj ve ölçüm gibi hassas ve tekrarlanabilir hareket gerektiren işlemlerde kullanılır. Taşıyıcı, her seferinde -0,02 ila 0,02 mm aralığında aynı mesafede uzar; bu, bir kağıt yaprağından daha ince bir marjdır.

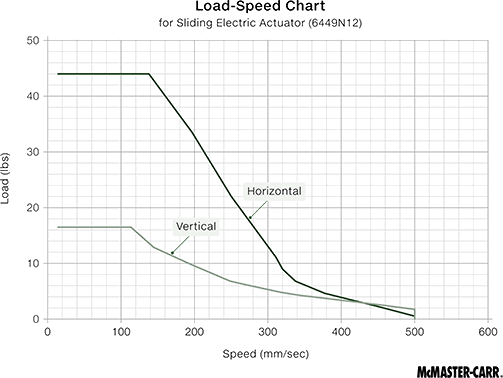

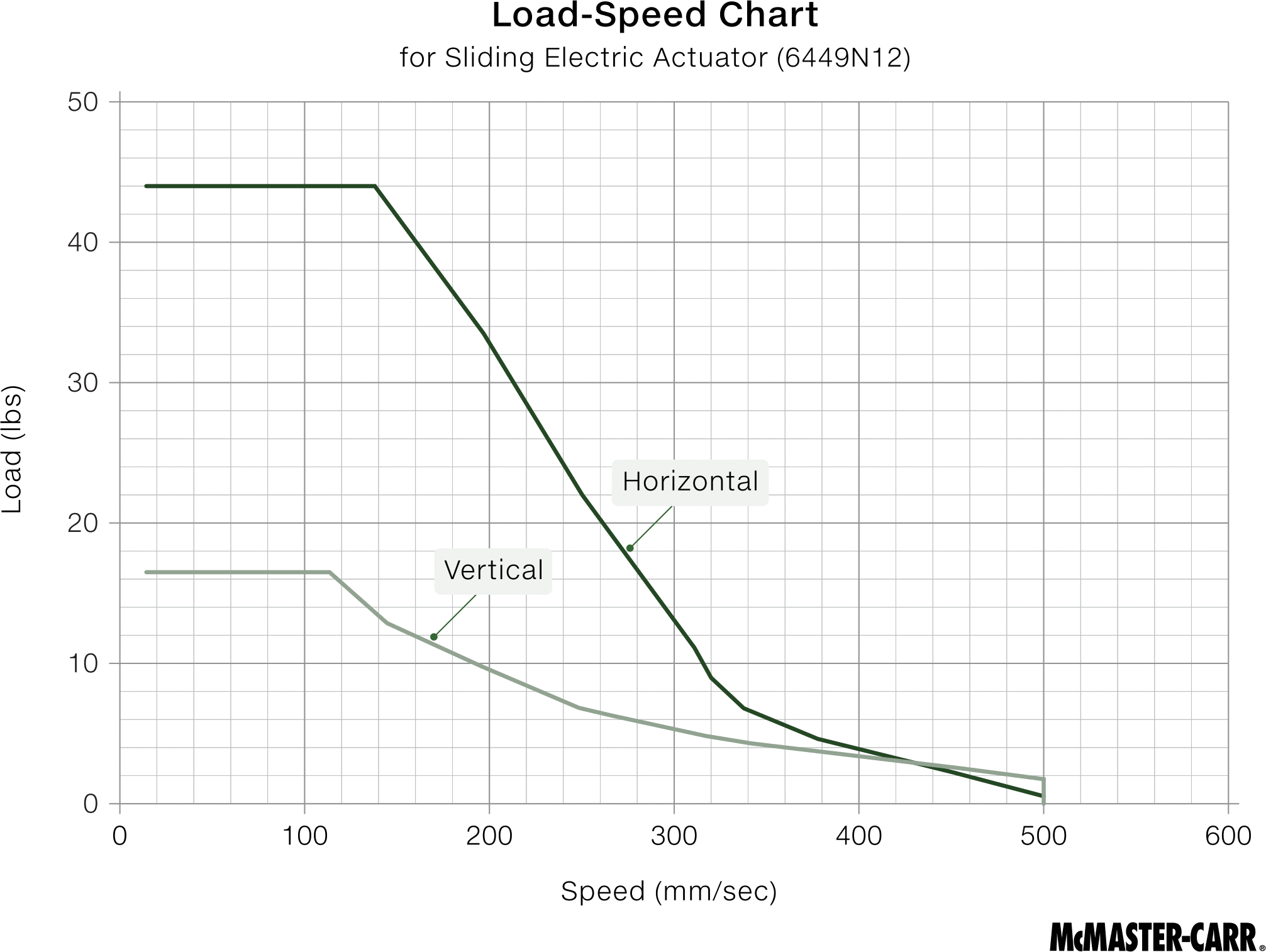

Dinamik yük kapasitesi, kızakların taşıyabileceği maksimum yüktür. Hızı artırırsanız, dinamik yük kapasitesi azalır. Uygulamanız için hangi kızakların uygun olduğunu doğrulamak için bir yük-hız tablosu kullanın. Tabloyu görüntülemek için bir parça numarasına tıklayın ve “Ürün Detayı”nı seçin.
436 mm Toplam Uzunluk — 436 mm uzunluğundaki sürgüler önceden programlanmıştır ve ek yazılım gerektirmez.
Tam Adım Başına Hareket Mesafesi — Tam adım başına hareket mesafesi, kızak konumlandırması üzerindeki kontrolünüzü belirler. Ölçü ne kadar küçükse, konumlandırma kontrolünüz o kadar hassas olur.
Dönüş Başına Hareket Mesafesi—Vida adım olarak da bilinen dönüş başına hareket mesafesi, top vidasının bir dönüşüyle taşıyıcının ne kadar ilerlediğini gösterir.
