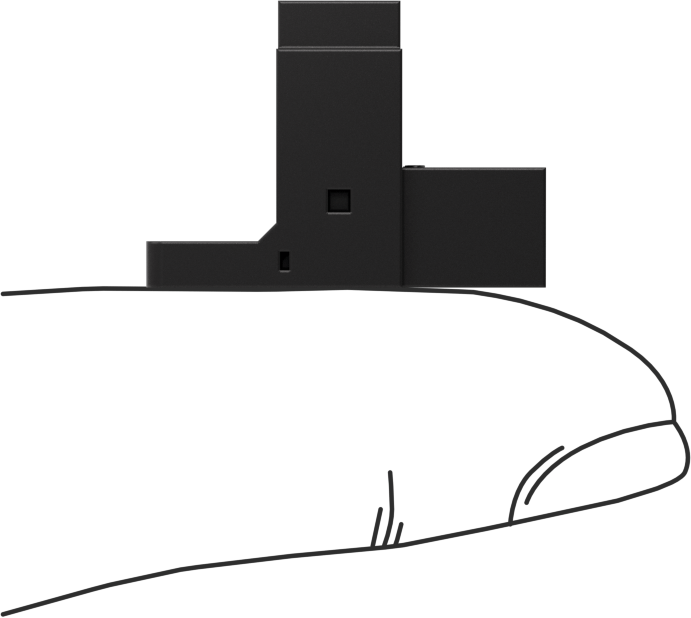

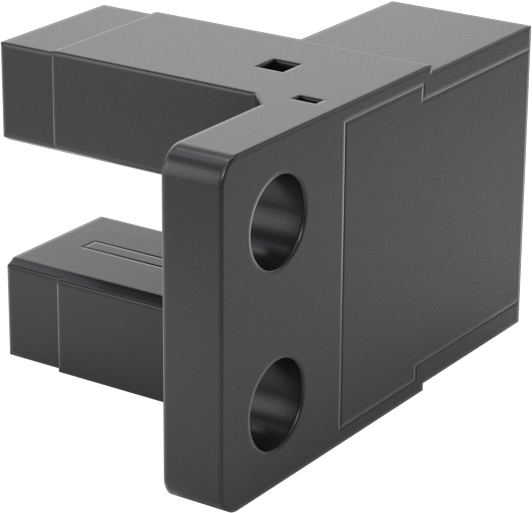

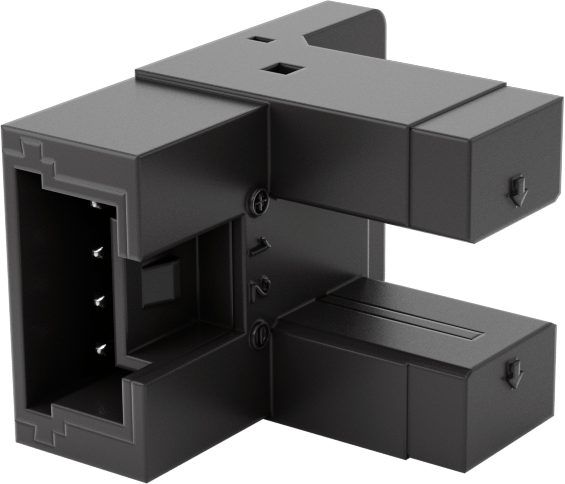

Minyatür Kolay Kurulumlu Fotoelektrik Anahtar
4 Kutuplu Düz Bıçaklı Fiş ile, NPN, 22 mm Genişlik, 13 mm Yükseklik
| Şekil | Çatal |
| Anahtar Tipi | Temassız |
| Sensör Türü | Fotoelektrik |
| Işık Hüzmünün Frekansı | Kızılötesi |
| Sensör Tipi | Alıcı |
| Işık Hüzmü Anahtarının Çalışması | Nesne Varken Açık, Nesne Yokken Açık |
| Işık Hüzmünün Ayarlanabilirliği | Ayarlanamaz |
| Maksimum Algılama Mesafesi | 5 mm |
| Giriş Gerilimi | 5V DC-24V DC |
| Akım Çıkışı | 50mA |
| Sinyal Çıkış Türü | NPN |
| Elektrik Bağlantısı Tipi | Tapa |
| Fiş Tipi | 4 Kutuplu Düz Bıçak |
| İç | |
| Uzunluk | 9 mm |
| Yükseklik | 5 mm |
| Uzunluk | 16 mm |
| Genişlik | 22 mm |
| Yükseklik | 13 mm |
| Gövde Malzemesi | Plastik |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Montaj Deliği Sayısı | 2 |
| Montaj Deliği Çapı | 0.13"0.33 cm |
| Sıcaklık Aralığı | -10° ila 130° F |
| Çevre | Tozlu |
| Çevre Derecelendirmesi | IP50 |
| Karşılanan Teknik Özellikler | UL Onaylı Bileşen, CE İşareti |
| UL Dosya Numarası | E41515 |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 854149.8000 |
| ECCN | EAR99 |
Çoğu standart fotoelektrik anahtarın yaklaşık yarısı boyutunda olan bu anahtarlar, dar alanlara rahatlıkla sığar. Verici ve alıcı gövdeye entegre edilmiştir, bu nedenle kurulum için bileşenleri hizalamanıza veya algılama mesafesini ölçmenize gerek yoktur. Bunlar, verici ile alıcı arasındaki ışığı keserek yüksek hızda hareket eden nesneleri algılayan alıcı anahtarlardır. Yuva sensörleri olarak da bilinen bu çatal anahtarlar, birbirine doğrudan bakan bir alıcı ve vericiye sahiptir. Bu anahtarlar tek parça olduğundan, yalnızca verici ile alıcı arasına sığan bileşenlerle çalışacaklarını unutmayın. PNP veya NPN sinyal çıkışı üretirler; değiştireceğiniz bir anahtarın sinyal çıkışını belirlemek için Yakınlık ve Fotoelektrik Anahtarlar için Test Cihazlarını (dahil değildir) kullanın. Sürecinize en uygun montaj yönünü seçin.
