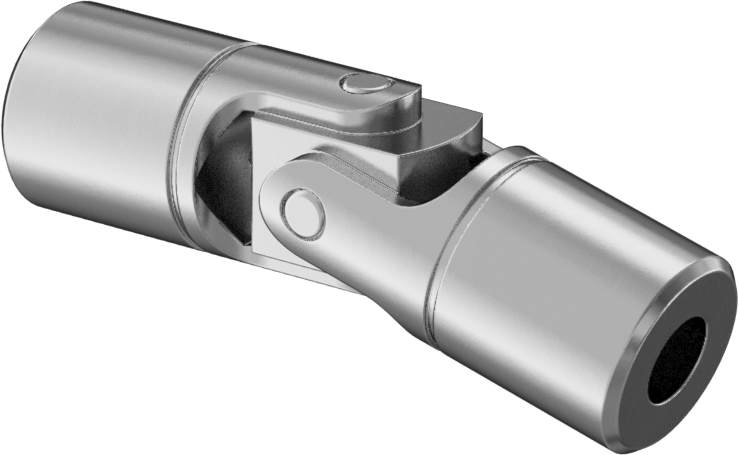

Pim ve Bloklu Tekli U-Eklem, Çinko
1/4 (0.64 cm)“ Çap x 9/16 (1.43 cm)” Derinlik Yuvarlak Mil için
| Bağlantı Türü | Pim ve Blok |
| Malzeme | Çinko Alaşımı |
| Mil Tipi için | Yuvarlak |
| Mil için | |
| Çap | 1/4"0.64 cm |
| Derinlik | 9/16"1.43 cm |
| Ek Yeri Çapı | 9/16"1.43 cm |
| Toplam Uzunluk | 2"5.08 cm |
| Maksimum Çalışma Açısı | 15° |
| Maksimum Dönüş Hızı | Derecelendirilmemiştir |
| Maksimum Tork | 150 in·lbf |
| Tork | |
| 3° Çalışma Açısı | Derecelendirilmemiştir |
| 10° Çalışma Açısı | Derecelendirilmemiştir |
| Mil Montaj Tipi | Yaylı Pim |
| Dahil Edilen Yay Pimleri | Hayır |
| Özellikler | Tutma Yivleri |
| Mil Yanlış Hizalama Türü İçin | Açısal |
| Yağlama | Gerekli Değil |
| U-eklem tipi | Tekli |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (02/04/2026, 253 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848360.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Bir açı ile hizasız olan iki şaft arasında bağlantı kurun ve tork aktarın. Şaftlarınızın hizasızlığı, bu U-bağlantıların iletebileceği hız ve torku etkileyecektir. Şaftlar ne kadar hizasızsa, iletebilecekleri hız ve tork o kadar az olacaktır.
Pim ve Blok Bağlantı—Pim ve blok U-bağlantıları, iğne yataklı olanlar gibi diğer bağlantı türlerine göre daha düşük hızlarda daha yüksek torku kaldırabilir, bu da onları çoğu uygulama için iyi bir seçim haline getirir. Yağlayıcıyı içeride tutarak ve kirletici maddeleri dışarıda bırakarak ömürlerini uzatmak için, gövdelerindeki olukları kullanarak bir kapak (bazen körük veya manşon olarak da adlandırılır) takın.
Çinko Alaşımı—Çinko alaşımlı U-bağlantıları, elle çalıştırılan, düşük hızlı uygulamalar içindir. Çelik U-bağlantılarına göre korozyona daha dayanıklıdırlar.
Yuvarlak Şaftlar için — Yuvarlak şaftlar için U-bağlantılar, yaylı pimlerle (bazı U-bağlantılarla birlikte verilir) şaftlara bağlanır.
Yaylı Pimler Dahil Değildir — Yaylı pimli olmayan U-mafsallarda, hem U-mafsal hem de şaftlarınızda delikler açmanız gerekir.
