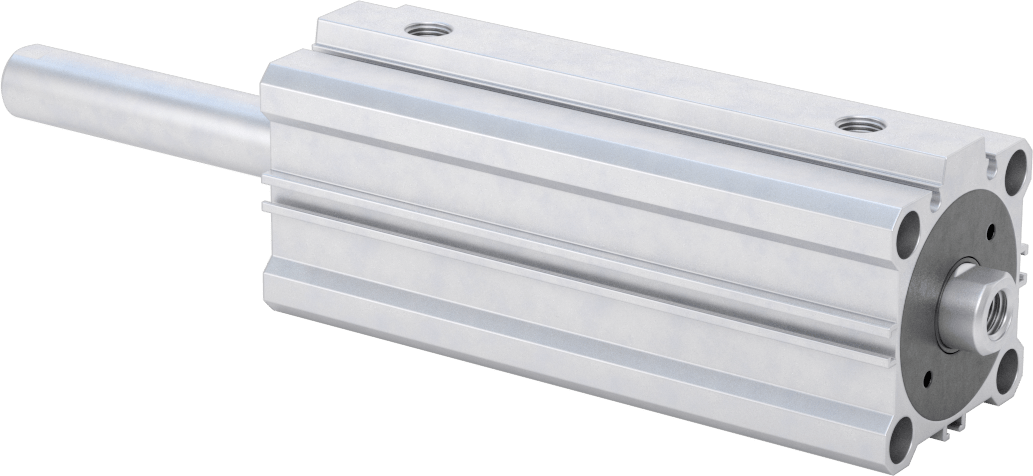

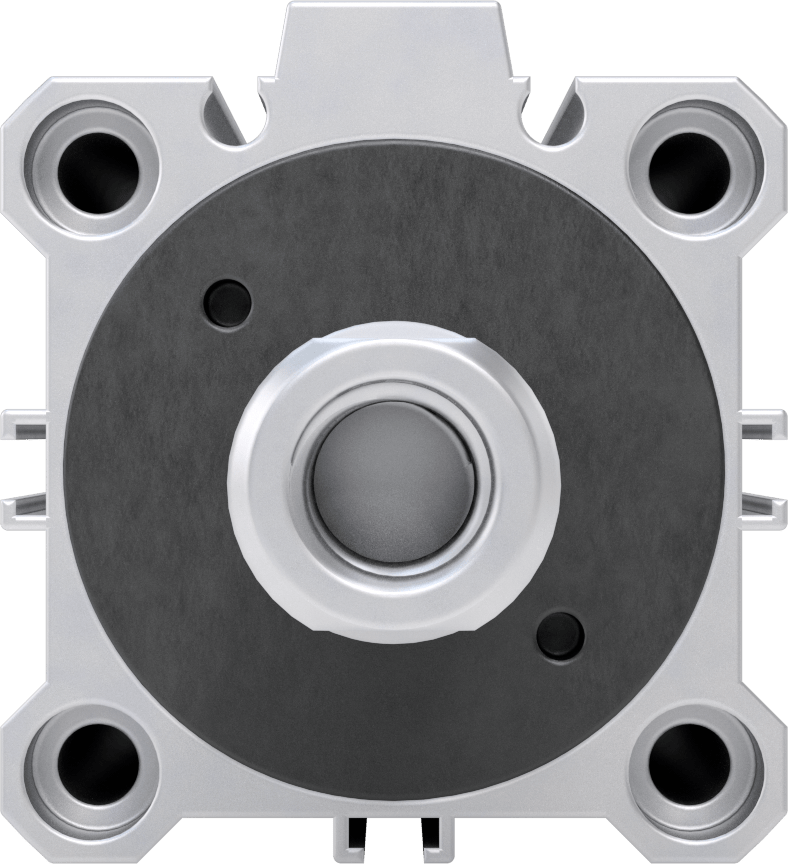

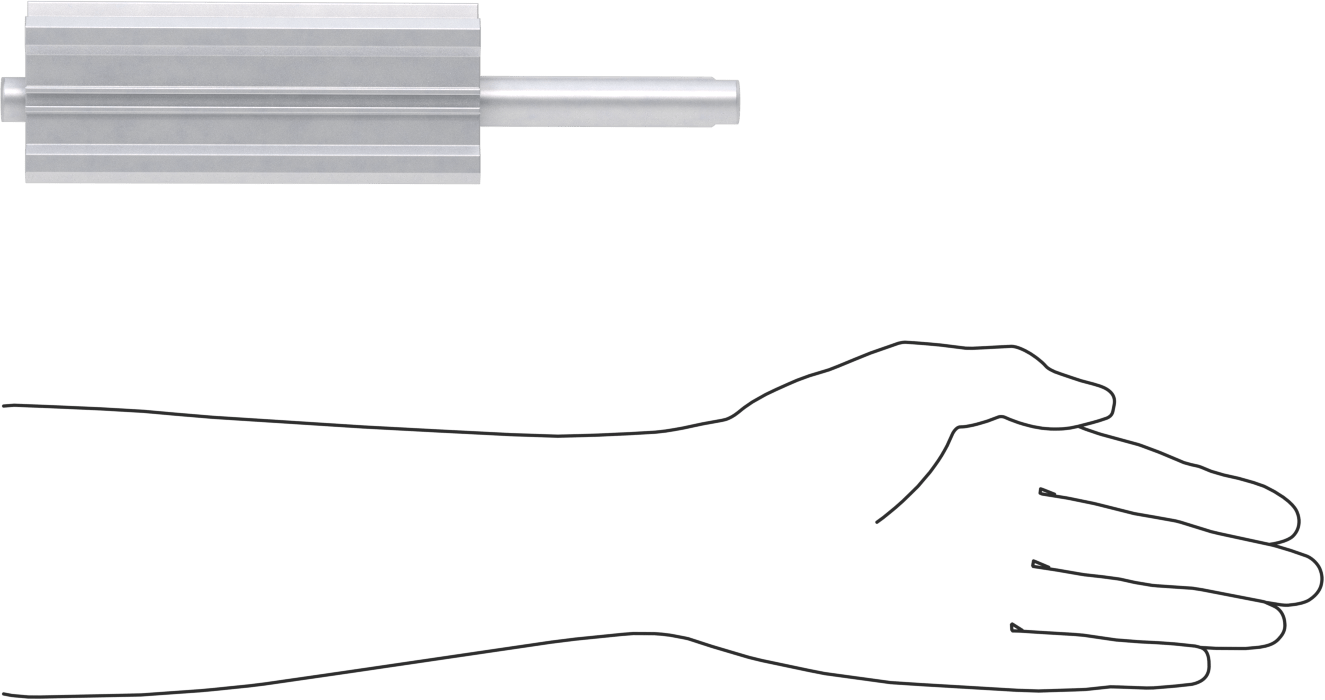

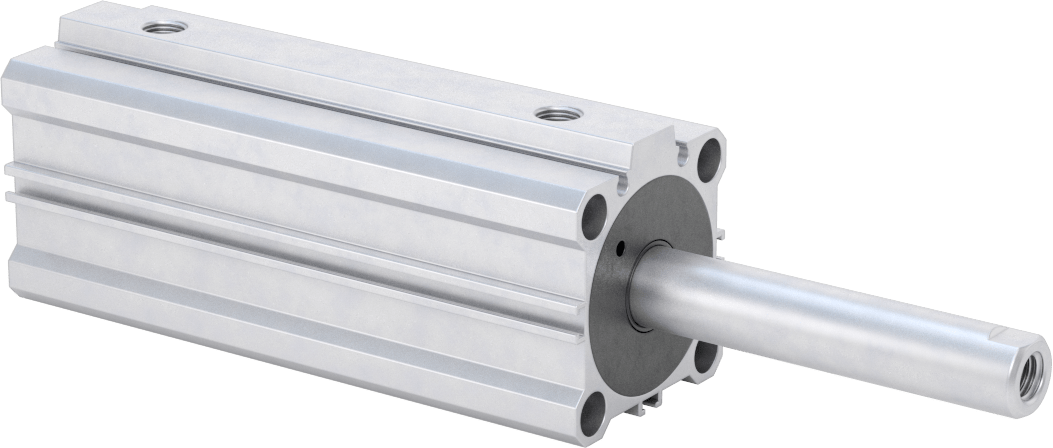

Çift Uçlu Kompakt Hidrolik Silindirler
1-1/2" (3.81 cm) Delik Çapı, 3" (7.62 cm) Strok Uzunluğu
| Delik Çapı | 1 1/2"3.81 cm |
| Strok Uzunluğu | 3"7.62 cm |
| Gövde Uzunluğu | 2 3/4"6.98 cm |
| Maksimum İtme Kuvveti | 830 lbf |
| Maksimum Çekme Kuvveti | 830 lbf |
| Çubuk | |
| Diş Boyutu | M10 × 1.5 mm |
| Çap | 5/8"1.59 cm |
| Toplam | |
| Genişlik | 2 1/16"5.24 cm |
| Uzunluk | 9 1/4"23.49 cm |
| Yükseklik | 2 1/16"5.24 cm |
| Montaj Deliği | |
| Merkezden Merkeze | 1 9/16"3.97 cm |
| Çap | 7/32"0.56 cm |
| Adet | 4 |
| Giriş/Çıkış Bağlantısı | |
| Boru Çapı | 1/80.32 cm |
| Diş Tipi | BSPT |
| Cins | Dişi |
| Gövde Malzemesi | Alüminyum |
| Maksimum Basınç | 500 psi34 bar |
| Silindir Yastık Tipi | Yok |
| Çalıştırma | Hidrolik Sıvısı |
| Çalıştırma Türü | Çift Etkili |
| Bağlantı Portu | Giriş/Çıkış |
| Birlikte Kullanım | Hidrolik Sıvısı |
| Hidrolik Silindir Gövde Tipi | Kompakt |
| Bağlantı noktası merkez mesafesi | 3 7/8"9.84 cm |
| Geri Dönüş Tetiklemesi | Hidrolik Sıvısı |
| Çubuk Malzemesi | Krom Kaplı Çelik |
| Çubuk Diş Uzunluğu | 15/32"1.19 cm |
| Sensör Hazır | Sensör Hazır |
| Ölçü Birimleri | İnç |
| Sıcaklık | 15° F ila 175° F |
| Toplam Bağlantı Noktası Sayısı | 2 |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 841221.0075 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bir ağır yükü iterken diğerini çekin. Bu hidrolik silindirlerin her iki ucundan geçen bir pistonu vardır; bu sayede bir uçtan uzadığında diğer uçtan geri çekilir. Küçük gövdeli olmaları sayesinde dar alanlara sığarlar, ancak standart boyutlu hidrolik silindirlerle benzer bir kuvvetle çalışırlar. Bu, büyük ölçüde iki hidrolik bağlantı noktasına borçludur: biri çubuğu uzatmak, diğeri ise geri çekmek için. Bu, hangi yönde hareket ederlerse etsinler, aynı miktarda güç sağladıkları anlamına gelir.
Piston manyetiktir, bu nedenle bu silindirleri sensörlerle (ayrı satılır) birlikte kullanarak röleleri ve kontrolörleri etkinleştirebilirsiniz. Piston bir sensörün önünden geçtiğinde sensör etkinleşir. Tetiklemek istediğiniz her eylem için bir tane olmak üzere birden fazla sensör kullanabilirsiniz.
