Tek U-Eklem, Pim ve Blok, Çelik

10 mm Çap x 7/8" Derinlik Mil

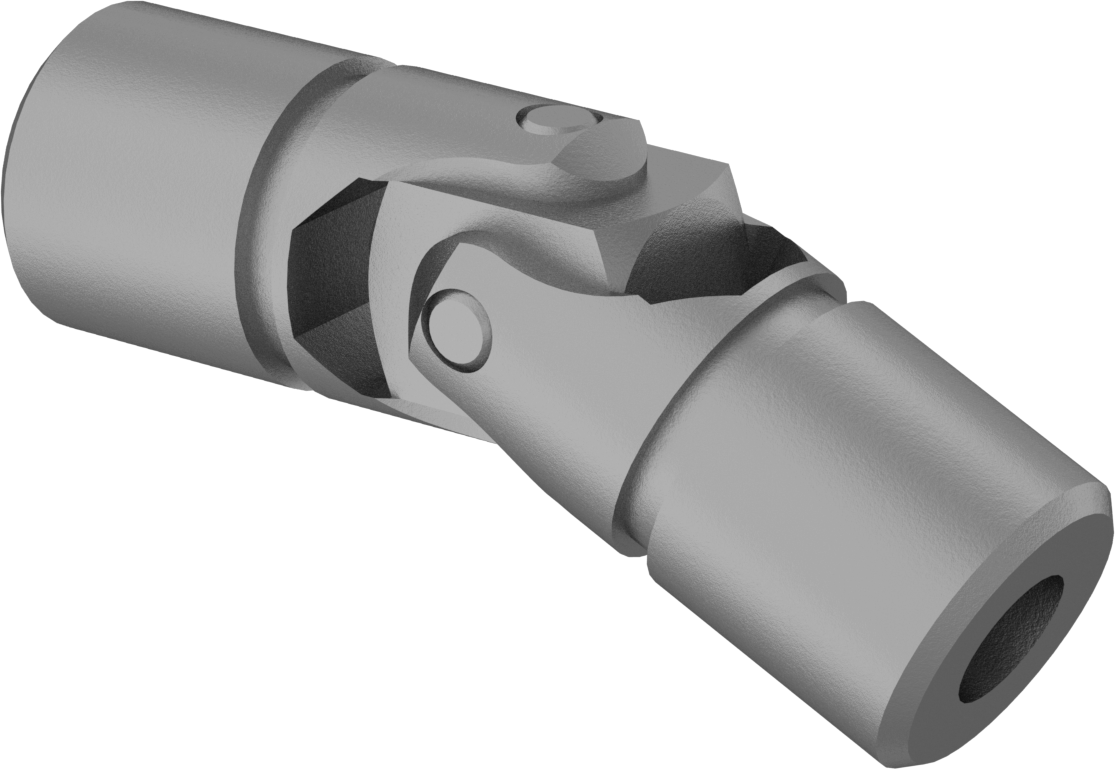

Tek U-Eklem, Pim ve Blok, Çelik, 10 mm Çap x 7/8" Derinlik Mil
₺47.849 Adet
6443K102
1'li paket
Bağlantı TürüPim ve Blok
MalzemeÇelik
Mil Tipi içinYuvarlak
Mil için
Çap10 mm
Derinlik7/8"2.22 cm
Ek Yeri Çapı7/8"2.22 cm
Toplam Uzunluk3"7.62 cm
Maksimum Çalışma Açısı25°
Maksimum Dönüş Hızı1,750 rpm
Maksimum Tork1,175 in·lbf
Tork
3° Çalışma Açısı445 in·lbf @ 300 rpm
10° Çalışma Açısı150 in·lbf @ 300 rpm
Mil Montaj TipiYaylı Pim
Dahil Edilen Yay PimleriHayır
ÖzelliklerTutma Yivleri
Mil Yanlış Hizalama Türü İçinAçısal
YağlamaGerekli
U-eklem tipiTekli
Menşe ÜlkeAmerika Birleşik Devletleri
DFARS UyumluluğuÖzel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)EAR99
REACH UyumluluğuREACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu
RoHS UyumluluğuRoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası848360.4000
ABD-Meksika-Kanada Anlaşması (USMCA) UygunluğuEvet

Bir açı ile hizasız olan iki şaft arasında bağlantı kurun ve tork aktarın. Şaftlarınızın hizasızlığı, bu U-bağlantıların iletebileceği hız ve torku etkileyecektir. Şaftlar ne kadar hizasızsa, iletebilecekleri hız ve tork o kadar az olacaktır.

Pim ve Blok Bağlantı—Pim ve blok U-bağlantıları, iğne yataklı olanlar gibi diğer bağlantı türlerine göre daha düşük hızlarda daha yüksek torku kaldırabilir, bu da onları çoğu uygulama için iyi bir seçim haline getirir. Yağlayıcıyı içeride tutarak ve kirletici maddeleri dışarıda bırakarak ömürlerini uzatmak için, gövdelerindeki olukları kullanarak bir kapak (bazen körük veya manşon olarak da adlandırılır) takın.

Çelik — Çelik U-bağlantıları güçlüdür ve çinko alaşımlı U-bağlantılarından daha fazla torku kaldırabilir.

Yuvarlak Şaftlar için — Yuvarlak şaftlar için U-bağlantılar, yaylı pimlerle (bazı U-bağlantılarla birlikte verilir) şaftlara bağlanır.

Yaylı Pimler Dahil Değildir — Yaylı pimli olmayan U-mafsallarda, hem U-mafsal hem de şaftlarınızda delikler açmanız gerekir.
