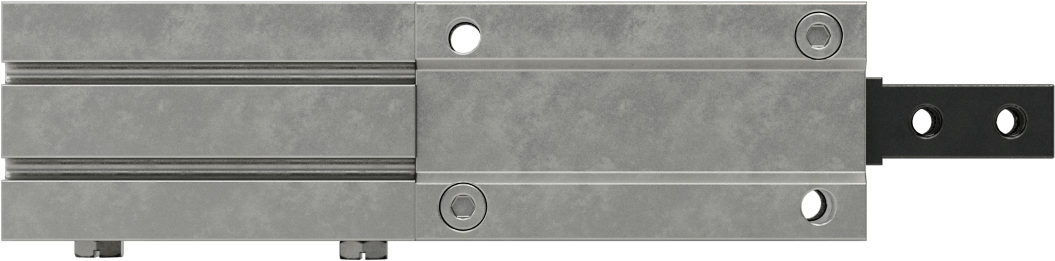

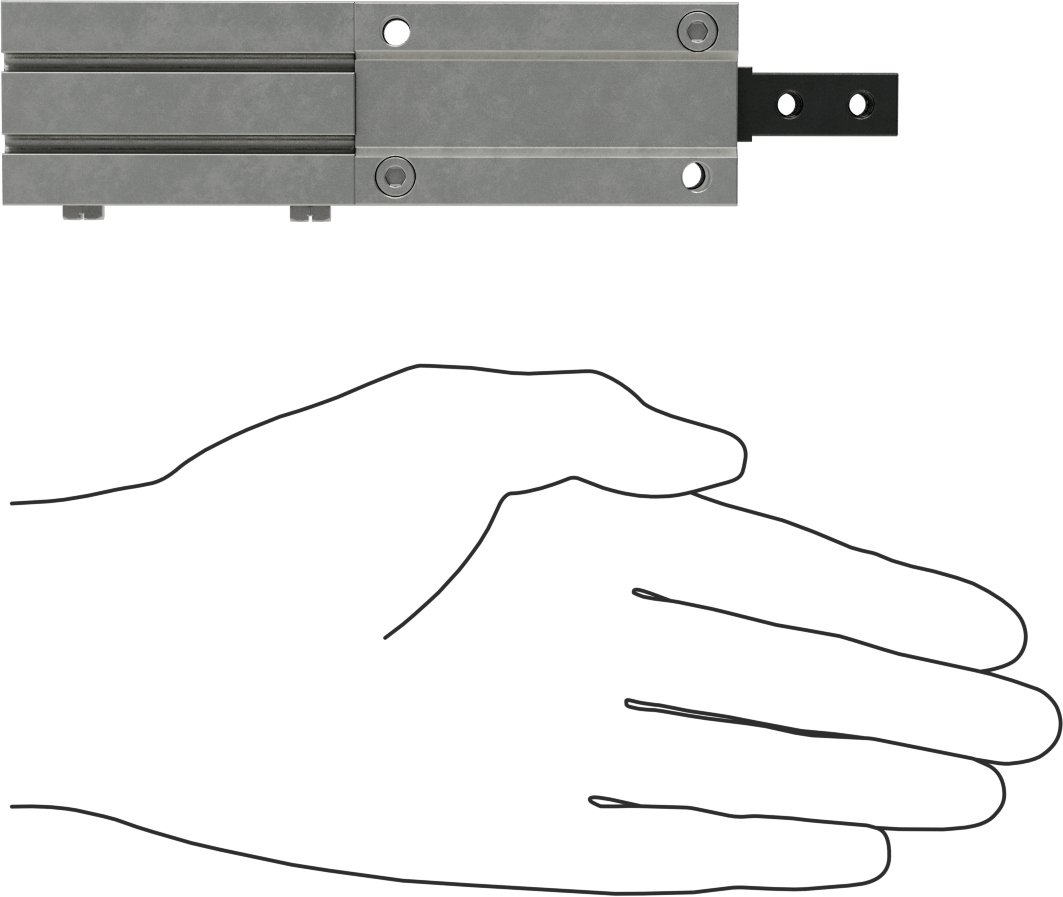

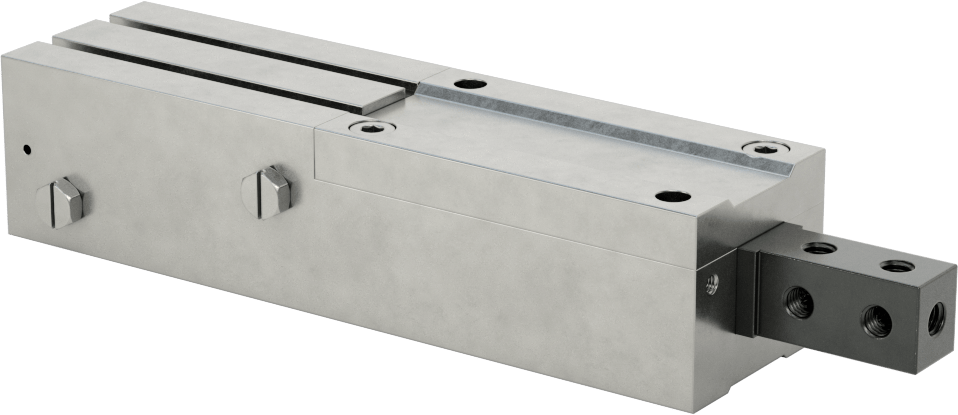

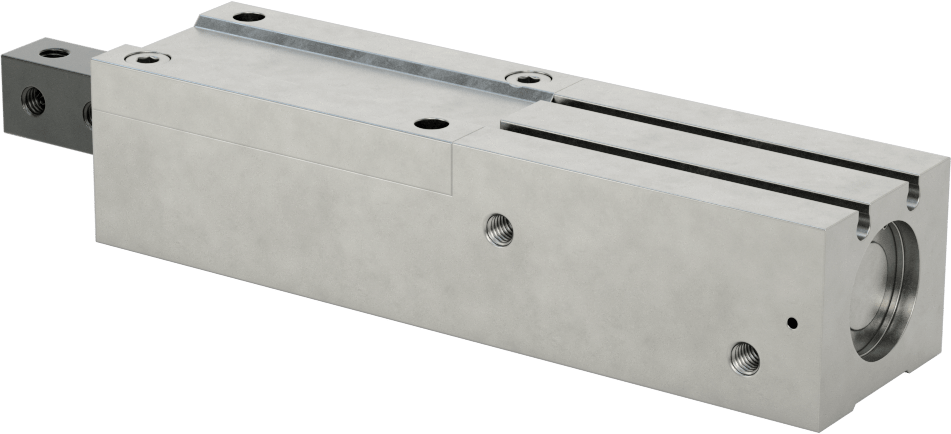

Parça Ölçüm Hava Silindiri, Bir adet Parmak
20 mm Delik Boyutu, 30 mm Strok Uzunluğu
| Parmak Sayısı | 1 |
| Delik Boyutu | 20 mm |
| Genişlik | 35 mm |
| Uzunluk | |
| Strok | 30 mm |
| Geri çekilmiş | 155 mm |
| Uzatılmış | 185 mm |
| Parmak Genişliği | 11 mm |
| Sensör Hazır | Sensör Hazır |
| Hava Girişi | |
| Diş Boyutu | M5 × 0.8 mm |
| Diş Tipi | Metrik |
| Cins | Dişi |
| Çalıştırma | Hava |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Çalıştırma Türü | Çift Etkili |
| Hava Aktüatör Türü | Hava Silindiri |
| Yatak Malzemesi | Çelik |
| Çalışma Döngüsü | Sürekli |
| Parmak Malzemesi | Çelik |
| Yanal Kuvvet Kapasitesi | 13 lbf |
| Doğrusal Pnömatik Silindir Tipi | Yük Durdurma |
| Maksimum Döngü Sayısı | 10,000,000 |
| Maksimum Basınç | 100 psi6.9 bar |
| Hareket | Doğrusal |
| Montaj Konumu | Herhangi Bir Açı |
| Onarılabilir | Evet |
| Makara Rulman Tipi | İğne |
| Ölçü Birimleri | Metrik |
| Sıcaklık | 20° F ila 140° F |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 841231.0080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Konveyör hattınızda veya titreşimli besleyicinizde parçalar arasında boşluk bırakın. “Escapements” olarak da bilinen bu hava silindirleri, parçaları tutmak için uzayan ve ardından onları serbest bırakmak için geri çekilen en az bir parmağa sahiptir. Parmaklar, yandan gelen kuvvete dayanacak şekilde tasarlanmıştır; böylece parçanız kayıp gitmez. Tüm parmakların beş yüzünde de dişli delikler bulunur, böylece ek parçaları herhangi bir tarafına monte edebilirsiniz.
Tek Parmak—Tek parmak silindirler, ihtiyaca göre birbirlerinden uzaklaştırılabilirler ve bu da onları büyük parçalarla kullanım için en iyi seçim yapar. Hattınız boyunca birden çok hava silindir yerleştirerek parçaları sunma zamanını ve hızını kontrol eden bir sistem oluşturun.
