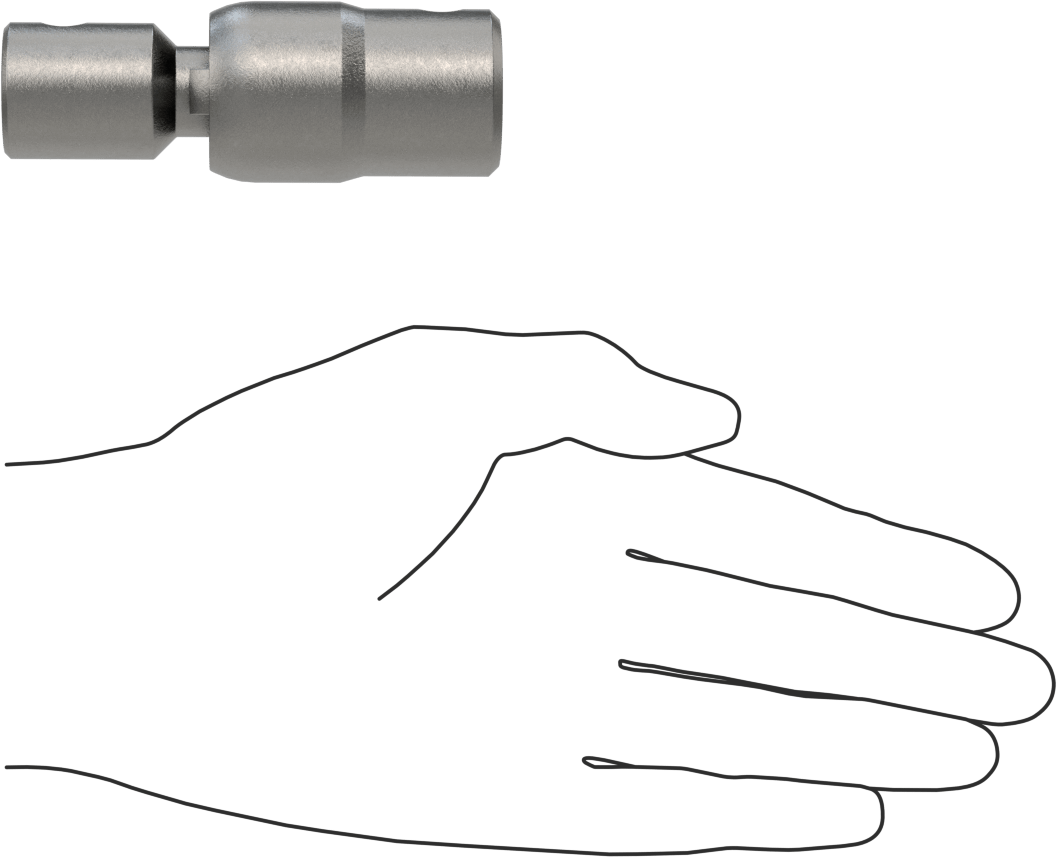

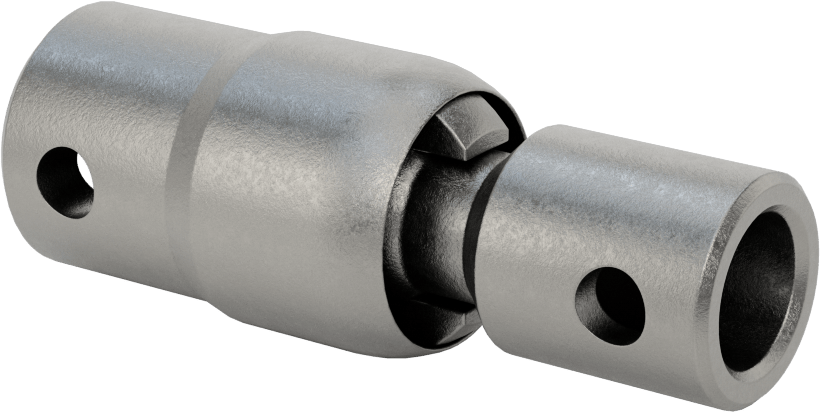

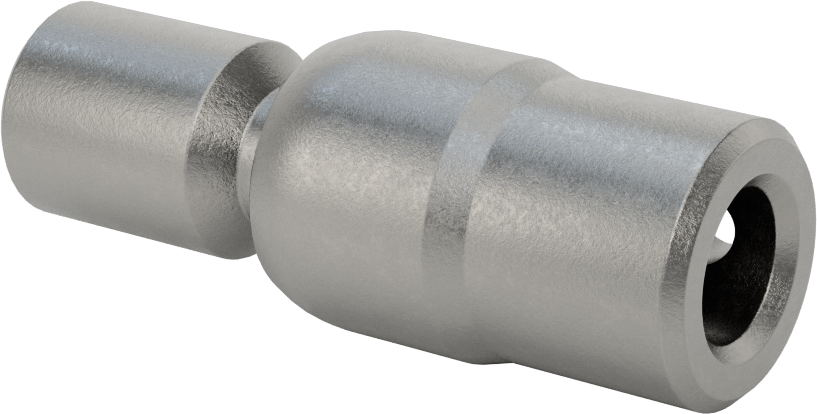

Bilyalı ve Soketli U-Eklem
5/8 (1.59 cm)“ Çap x 15/16 (2.38 cm)” Derinlikte Mil
| Bağlantı Türü | Küre ve Yuva |
| Malzeme | Çelik |
| Mil Tipi için | Yuvarlak |
| Mil için | |
| Çap | 5/8"1.59 cm |
| Derinlik | 15/16"2.38 cm |
| Ek Yeri Çapı | 15/16" × 1 5/32"2.94 cm / 2.38 cm |
| Toplam Uzunluk | 3 13/32"8.65 cm |
| Dış Çap | 1 1/4"3.17 cm |
| Maksimum Çalışma Açısı | 30° |
| Maksimum Dönüş Hızı | 1,800 rpm |
| Maksimum Tork | 2,930 in·lbf |
| Tork | |
| 3° Çalışma Açısı | Derecelendirilmemiştir |
| 10° Çalışma Açısı | Derecelendirilmemiştir |
| Mil Montaj Tipi | Yaylı Pim |
| Dahil Edilen Yay Pimleri | Evet |
| Bilye Malzemesi | Çelik |
| Mil Yanlış Hizalama Türü İçin | Açısal |
| İçerir | Yağ Haznesi |
| Yağlama | Gerekli |
| U-eklem tipi | Tekli |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(a)-I |
| Schedule B Numarası | 848360.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bir açı ile hizasız olan iki şaft arasında bağlantı kurun ve tork aktarın. Şaftlarınızın hizasızlığı, bu U-bağlantıların iletebileceği hız ve torku etkileyecektir. Şaftlar ne kadar hizasızsa, iletebilecekleri hız ve tork o kadar az olacaktır.
Bilyalı ve Soketli Eklem — Bilyalı ve soketli U-eklemler, tıpkı omzunuz gibi her yöne döner. Yağlayıcıyı tutan ve bunu bilye ve yuvaya yavaşça besleyen bir yağ haznesine sahiptirler.
Çelik — Çelik U-bağlantıları güçlüdür ve çinko alaşımlı U-bağlantılarından daha fazla torku kaldırabilir.
Yuvarlak Şaftlar için — Yuvarlak şaftlar için U-bağlantılar, yaylı pimlerle (bazı U-bağlantılarla birlikte verilir) şaftlara bağlanır.
Yaylı Pimler Dahildir — Yaylı pimli U-bağlantı parçalarında zaten delikler vardır, bu nedenle sadece şaftlarınıza delik açmanız yeterlidir.
