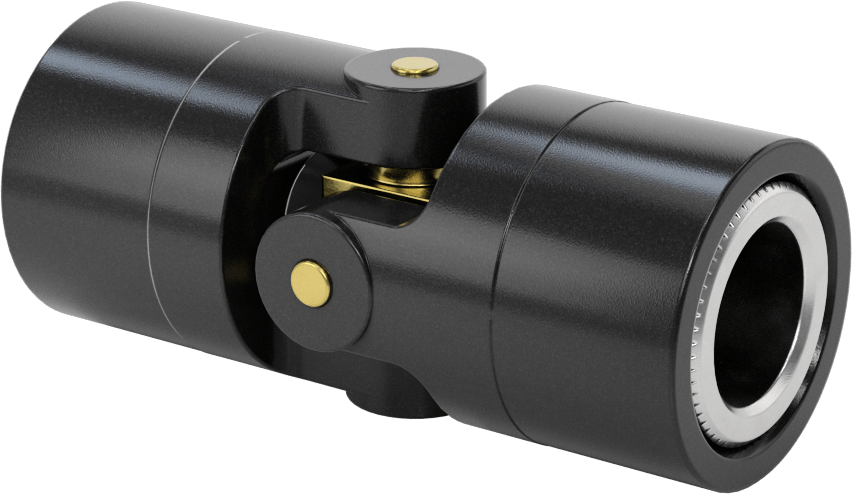

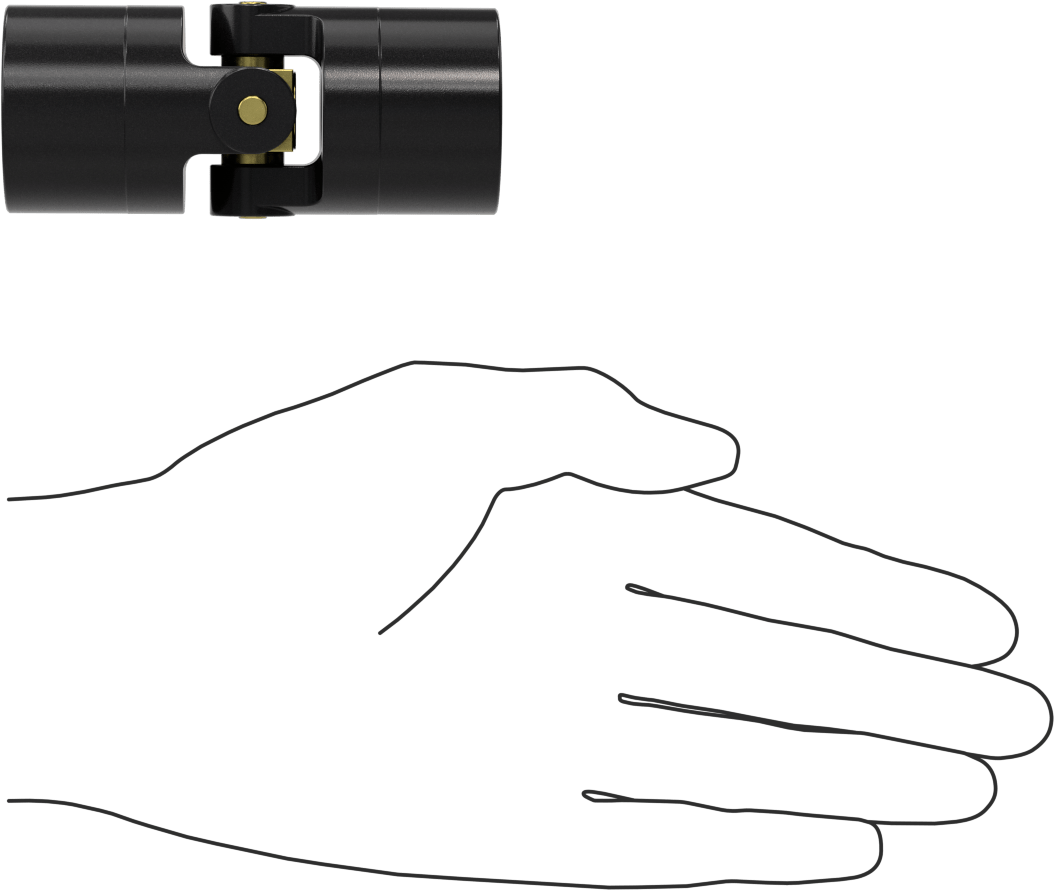

Hassas Tekli U-Eklem, Pim ve Blok Bağlantısı
3/4 (1.90 cm)“ Çap x 27/32 (2.14 cm)” Derinlikli Şaft için
| Bağlantı Türü | Pim ve Blok |
| Malzeme | Asetal |
| Mil için | |
| Çap | 3/4"1.90 cm |
| Derinlik | 27/32"2.14 cm |
| Ek Yeri Çapı | 1 7/16"3.65 cm |
| Toplam Uzunluk | 3 3/8"8.57 cm |
| Maksimum Çalışma Açısı | 40° |
| Maksimum Dönüş Hızı | 1,000 rpm |
| Maksimum Tork | 637 in·lbf |
| Tork | |
| 5° Çalışma Açısı | Derecelendirilmemiştir |
| 10° Çalışma Açısı | Derecelendirilmemiştir |
| Mil Montaj Tipi | Yaylı Pim |
| Yağlama | Gerekli Değil |
| Özellikler | Sıfır Boşluk |
| Mil Yanlış Hizalama Türü İçin | Açısal |
| Mil Tipi için | Yuvarlak |
| Performans | Hassas |
| U-eklem tipi | Tekli |
| Menşe Ülke | Birleşik Krallık |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 848360.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Hassas ve tekrarlanabilir hareket gerektiren durumlar için iyi bir seçim olan bu U-mafsallar, sıfır boşluklu (oynaklık yok) olduğundan, şaftlarınız yön değiştirdiğinde hareket kaybı yaşanmaz. Bu, makinelerin sorunsuz çalışmasını sağlar. Tekli U-mafsallar olduğundan, açılı olarak hizasız olan şaftlar arasında bağlantı kurar ve torku aktarır.
Şaftlarınızın hizasızlığı, U-mafsalın iletebileceği hız ve torku etkileyecektir. Şaftlar ne kadar hizasızsa, U-mafsal o kadar az hız ve tork iletebilir.
Pimli ve Bloklu Eklem — Pimli ve bloklu U eklemleri, bilyalı rulmanlı eklemlere göre daha düşük hızlarda daha yüksek torku kaldırabildikleri için çoğu uygulamada iyi sonuç verir.
Asetal — Asetal U-bağlantıları, metal U-bağlantılarından daha hafiftir. Şaftlarınız arasındaki elektrik akışını engelleyerek sisteminizdeki bileşenleri kaçak elektrik akımlarından korurlar.
Yaylı Pimli Mil Montajı—Yaylı pimlerle bağlanan U-bağlantıları, hem U-bağlantısı hem de millerinizde delikler açmanızı gerektirir. Yaylı pimler dahil değildir.
Yağlama Gerekmez—Yağlama gerektirmeyen U-eklemler, yağlanmış U-eklemlere kıyasla toz ve kir tutma olasılıkları daha düşük olduğu için genellikle optik cihazlar ve diğer hassas ekipmanlarla birlikte kullanılır. Ayrıca bakımı da daha kolaydır.
