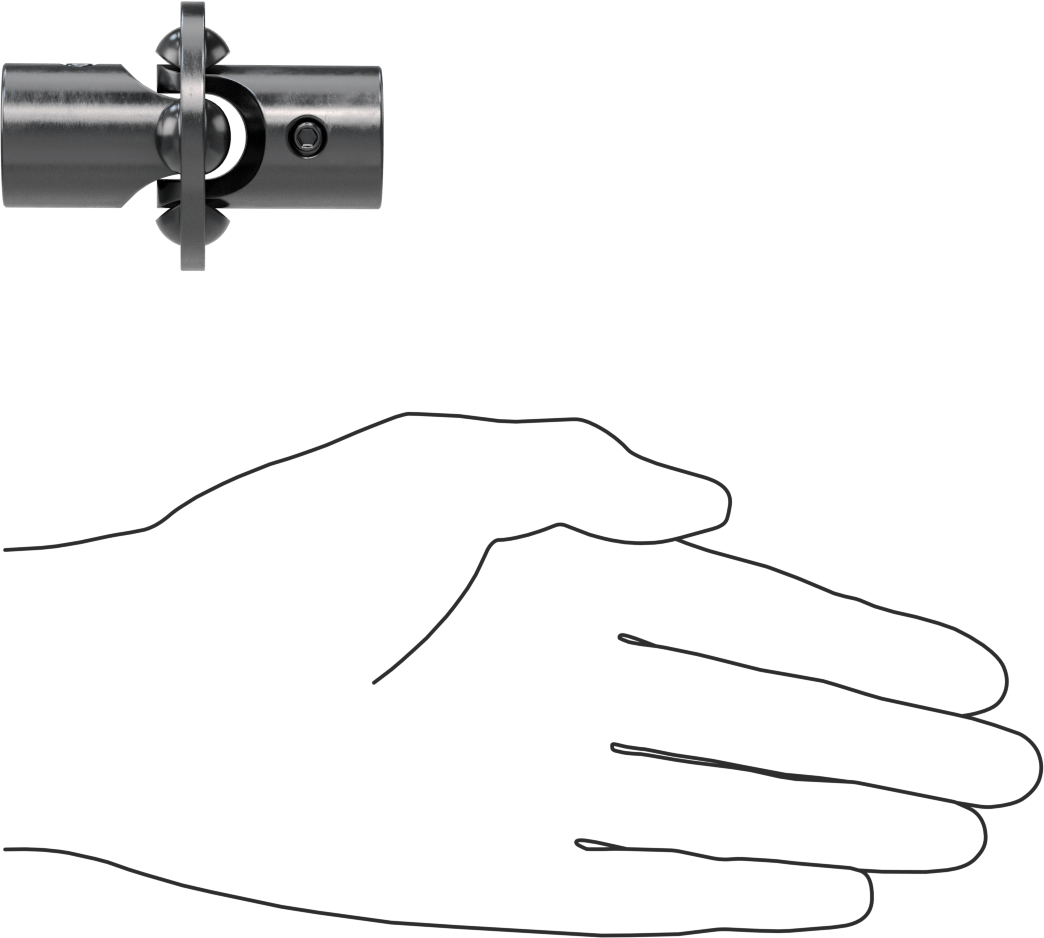

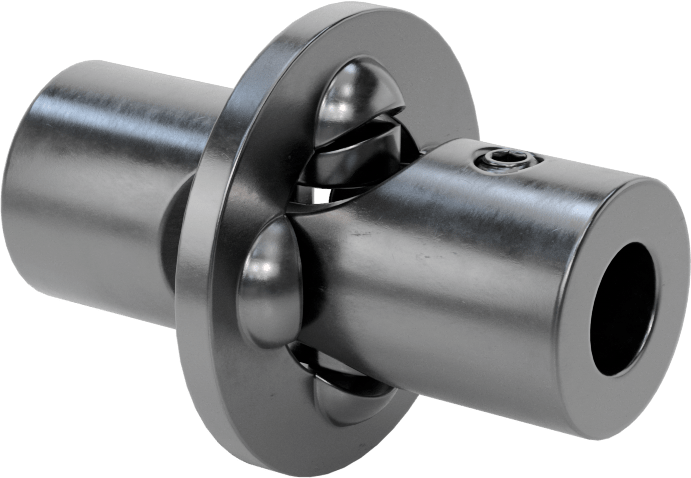

Hassas Tekli U-Eklem, Rulmanlı Mafsal
303 Paslanmaz Çelik, 1/2 (1.27 cm)“ Çap x 7/8 (2.22 cm)” Derinlikte Mil için
| Bağlantı Türü | Bilyalı Rulman |
| Malzeme | 303 Paslanmaz Çelik |
| Mil için | |
| Çap | 1/2"1.27 cm |
| Derinlik | 7/8"2.22 cm |
| Ek Yeri Çapı | 1"2.54 cm |
| Toplam Uzunluk | 2 5/8"6.67 cm |
| Dış Çap | 1 7/8"4.76 cm |
| Maksimum Çalışma Açısı | 20° |
| Maksimum Dönüş Hızı | 2,000 rpm |
| Maksimum Tork | 75 in·lbf |
| Tork | |
| 5° Çalışma Açısı | 62.5 in·lbf @ 1,000 rpm |
| 10° Çalışma Açısı | 49.9 in·lbf @ 1,000 rpm |
| Mil Montaj Tipi | Ayar Vidası |
| Yağlama | Yağlanmış |
| Bilye Malzemesi | 440 Paslanmaz Çelik |
| Özellikler | Sıfır Boşluk |
| Ayarlama Vidası Diş Boyutu için | 1/4"-200.64 cm |
| Mil Yanlış Hizalama Türü İçin | Açısal |
| Mil Tipi için | Yuvarlak |
| Gerekli Ayar Vidaları Sayısı | 2 |
| Performans | Hassas |
| Ayar Vidası | |
| Tahrik Stili | Altıgen |
| Malzeme | 18-8 Paslanmaz Çelik |
| Ayarlama Vidası Dahil | Evet |
| U-eklem tipi | Tekli |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848360.4000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Hassas ve tekrarlanabilir hareket gerektiren durumlar için iyi bir seçim olan bu U-mafsallar, sıfır boşluklu (oynaklık yok) olduğundan, şaftlarınız yön değiştirdiğinde hareket kaybı yaşanmaz. Bu, makinelerin sorunsuz çalışmasını sağlar. Tekli U-mafsallar olduğundan, açılı olarak hizasız olan şaftlar arasında bağlantı kurar ve torku aktarır.
Şaftlarınızın hizasızlığı, U-mafsalın iletebileceği hız ve torku etkileyecektir. Şaftlar ne kadar hizasızsa, U-mafsal o kadar az hız ve tork iletebilir.
Rulmanlı Eklem—Rulmanlı U eklemleri, pim ve blok eklemlerine göre daha az sürtünmeyle çalışır, bu nedenle daha yüksek hızlarda çalışır.
303 Paslanmaz Çelik—303 paslanmaz çelik U-bağlantılar, mukavemet ile iyi korozyon direncini dengeler.
Ayarlamalı Vida Mil Montajı — Ayarlamalı vidalarla bağlanan U-bağlantılar, delik açmanıza gerek kalmaz.
Yağlanmış—Yağlanmış U-bağlantıları, kurulum sırasında yağlama gerektirmez.
