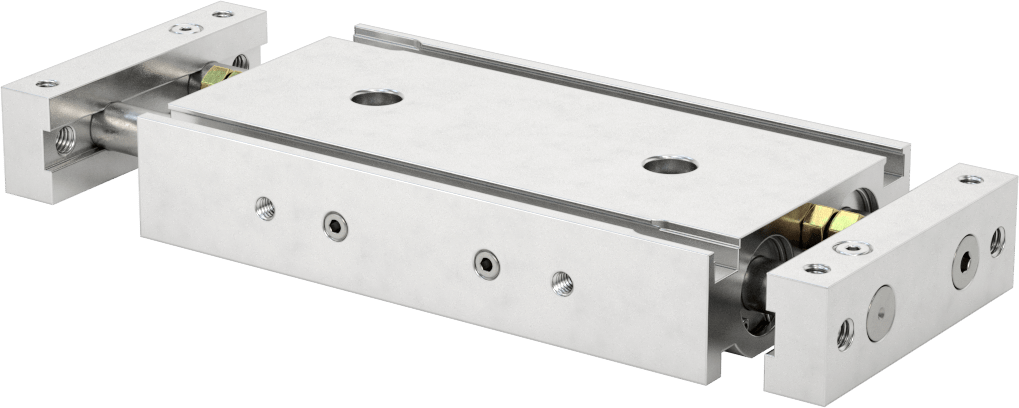

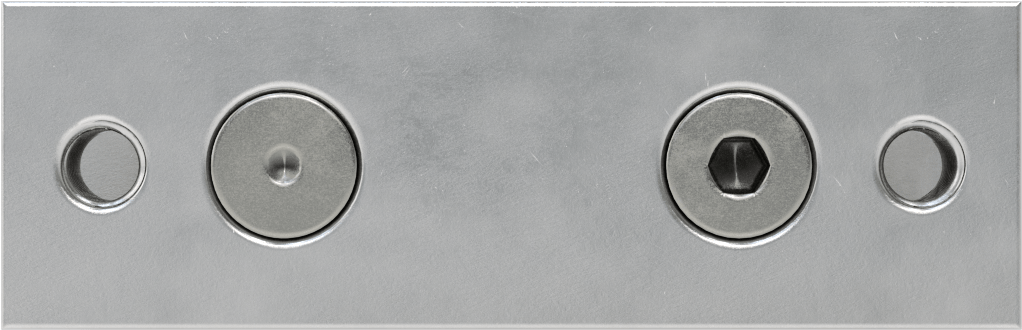

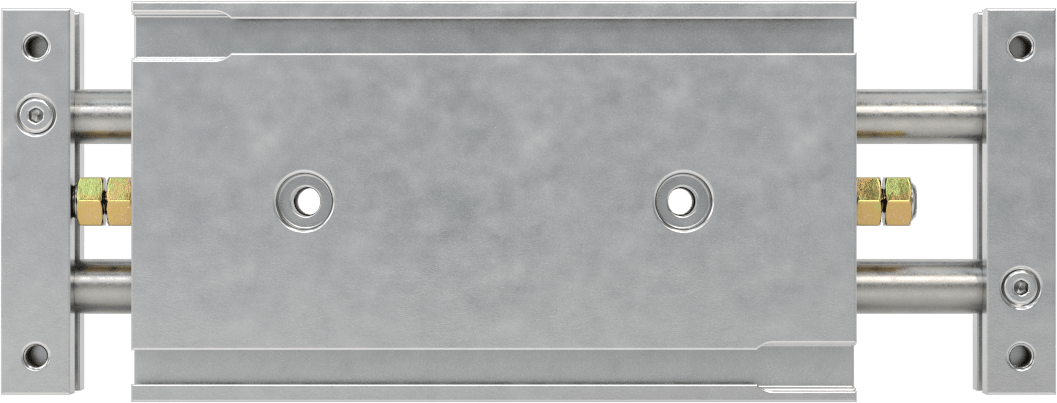

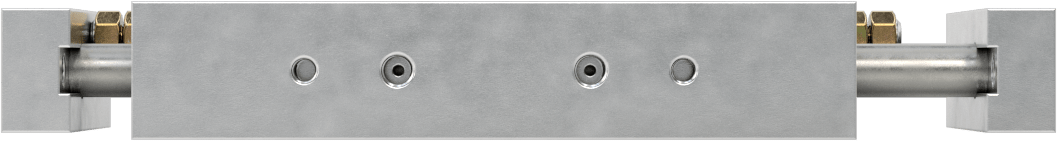

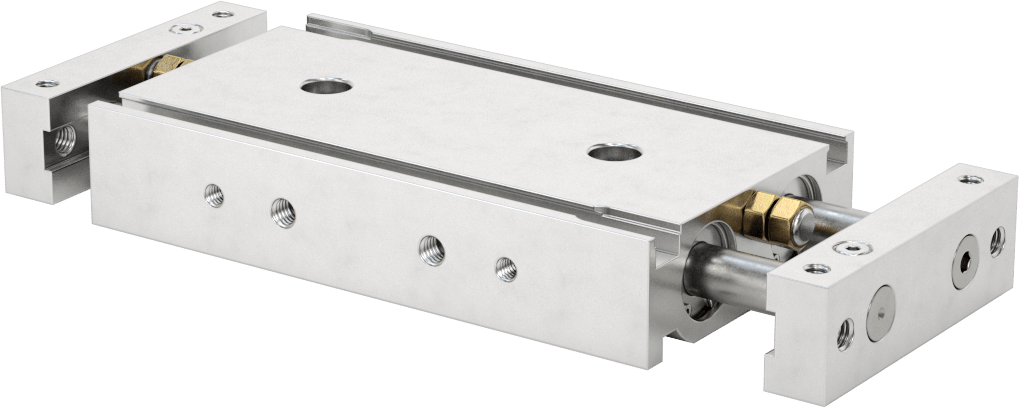

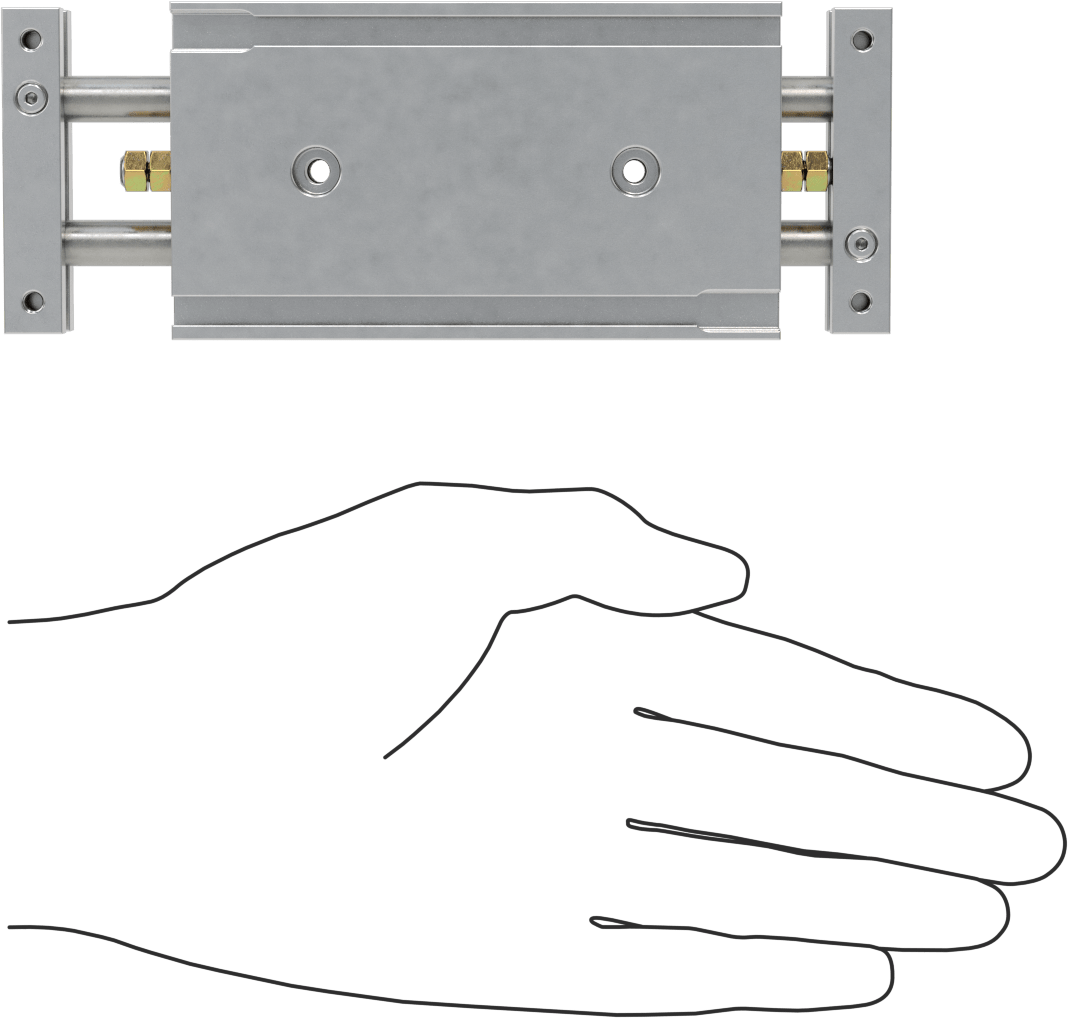

Çift Uçlu Hava Sürgüsü
15 mm Delik Boyutu, 58 mm Genişlik, 10 mm Strok Uzunluğu
| Sensör Hazır | Sensör Hazır |
| Delik Boyutu | 15 mm |
| Genişlik | 58 mm |
| Uzunluk | |
| Strok | 10 mm |
| Toplam | 153 mm |
| 100 psi'da Kuvvet | 39.56 lbf |
| Taşıyıcı Malzemesi | Alüminyum |
| Hava Girişi | |
| Diş Boyutu | M5 x 0.8 mm |
| Diş Tipi | Metrik |
| Cins | Dişi |
| Dinamik Yatay Yük Kapasitesi | 2 lb. |
| Çalıştırma | Hava |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Çalıştırma Türü | Çift Etkili |
| Hava Aktüatör Türü | Hava Sürgüsü |
| Yatak Malzemesi | Rulon LR |
| Rulman Tipi | Düz |
| Gövde Malzemesi | Alüminyum |
| Çalışma Döngüsü | Sürekli |
| 50 psi'de kuvvet | 19.78 lbf |
| Kılavuz Çubuk Malzemesi | Çelik |
| Maksimum Basınç | 101 psi7.0 bar |
| Hareket | Doğrusal |
| Montaj Plakası Malzemesi | Alüminyum |
| Montaj Konumu | Herhangi Bir Açı |
| Kaymalı Yatak Tipi | Manşon |
| Onarılabilir | Evet |
| Çubuk Malzemesi | Çelik |
| Ölçü Birimleri | Metrik |
| Sıcaklık | 15° F ila 140° F |
| Menşe Ülke | Çin |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (23/01/2024, 240 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(a) |
| Schedule B Numarası | 841231.0080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bir nesneyi iterken diğerini çekin — bu hava kızaklarındaki bir başlık uzadığında, diğeri geri çekilir. Genellikle paralel konveyörler gibi iki yüzey arasında yer alan alma-yerleştirme sistemlerinde kullanılan bu kızaklar, iki standart hava kızağının yerini alabilir. Başlıkların bükülmesini önleyen kılavuz çubukları sayesinde, hava silindirlerinden daha istikrarlı hareket ederler. Ayrıca daha geniş bir montaj alanına sahiptirler.
Piston manyetiktir, bu nedenle röleleri ve kontrolörleri etkinleştirmek için bu kızakları sensörlerle (ayrı satılır) birlikte kullanabilirsiniz. Piston bir sensörün önünden geçtiğinde sensör etkinleşir. Tetiklemek istediğiniz her eylem için bir tane olmak üzere birden fazla sensör kullanabilirsiniz.
