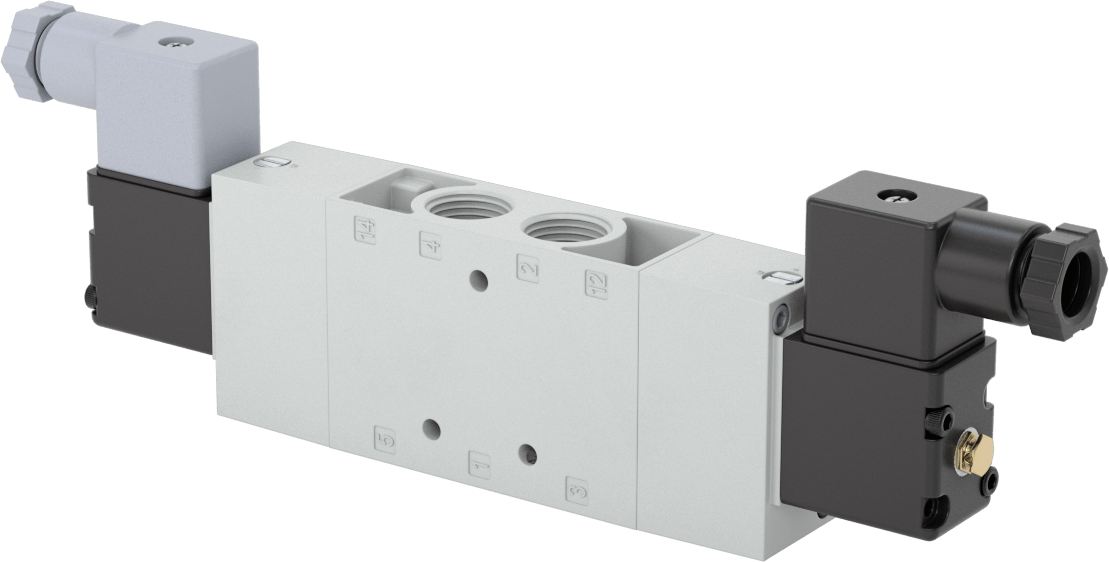

Elektrikli Hava Yön Kontrol Vanası, Egzoz Kapatma ile

Kapalı konumda, bu valfler tüm hava basıncını boşaltarak ekipmanın nötr konuma dönmesini sağlar. Genellikle bir silindiri farklı hızlarda uzatmak ve geri çekmek için kullanılan bu valfler, iki hareket oluşturur ve iki egzoz portuna sahiptir; bu sayede her bir egzoz portuna bir akış kontrol valfi takarak her hareketin hızını kontrol edebilirsiniz. 5/3 egzoz merkezli valfler olarak da bilinen bu valfler, elektrik bağlantısına voltaj uygulandığında çalışır. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur. Geri dönüş çalıştırması elektriktir (solenoid), bu nedenle voltaj birinci solenoidden ikinci solenoid'e geçtiğinde orijinal konumlarına geri dönerler. NPT × NPT valfler için solenoid konektörleri dahil değildir.

NPTF (Dryseal) dişleri, NPT dişleriyle uyumludur.

Manifold montajlı vanalar, tek bir basınç girişinden birden fazla eylem oluşturmak üzere bir manifolda (ayrı satılır) takılır. Birden fazla egzoz bağlantı noktasına sahip manifoldların her iki yanında birer set giriş ve egzoz bağlantı noktası bulunur; böylece bunlar seri olarak birbirine bağlanabilir. Tek bir manifold kullanırken, kullanmadığınız taraftaki portları tapalarla (ayrı satılır) kapatın.

Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
