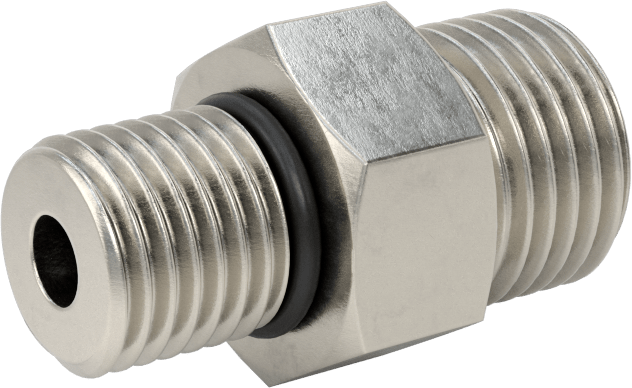

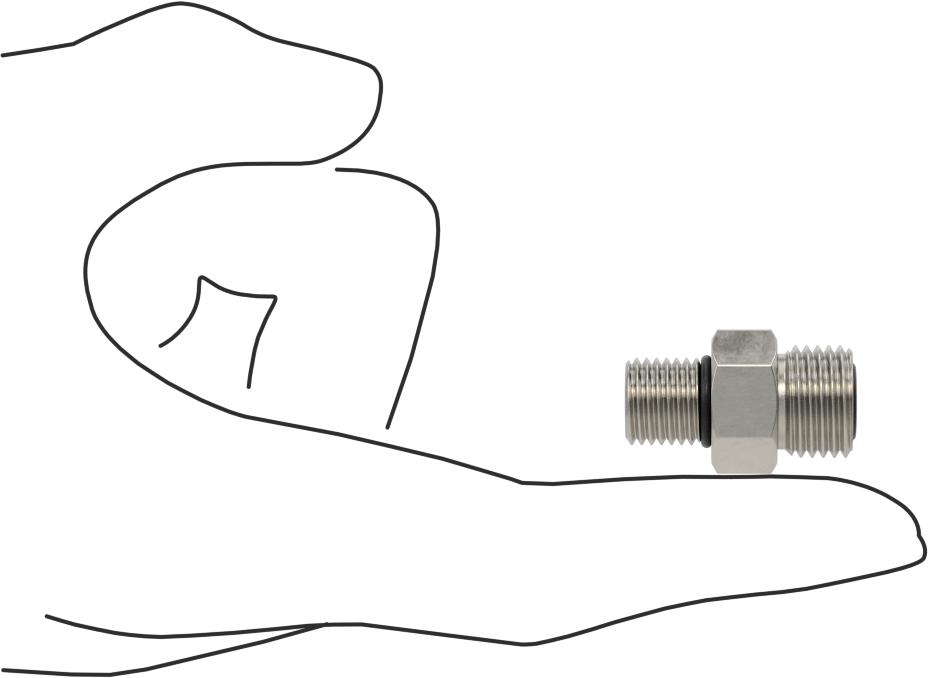

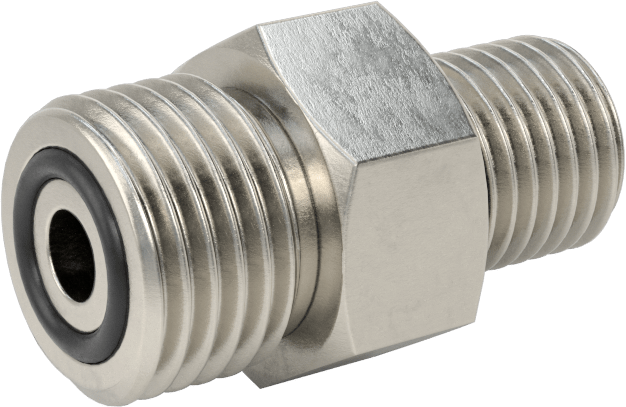

O-Ring Yüz Contalı Bağlantı Parçası
1/4 (0.64 cm)“ Boru Dış Çapı x 7/16 (1.11 cm)”-20 UNF Erkek için Adaptör
| Şekil | Düz |
| Tip | Adaptör |
| Kare Tırnak Boyutu için | Hava, Hidrolik Sıvı, Su |
| Boru Bağlantısı | |
| Bağlantı Stili | O-Ring Yüz Contası |
| Dash Boyutu | 04 |
| O-Ring Malzemesi | Buna-N Kauçuk |
| Kare Boru İç Genişliği için | 1/4"0.64 cm |
| Boru Bağlantısı | |
| Bağlantı Stili | Dişli |
| Cins | Erkek |
| Diş Tipi | UN/UNF (SAE Düz) |
| Dash Boyutu | 04 |
| Diş Boyutu | 7/16"-201.11 cm |
| Malzeme | 316 Paslanmaz Çelik |
| Conta Malzemesi | Buna-N Kauçuk |
| Maksimum Basınç | 4,000 psi @ 72° F |
| Vakum Değeri | Standart |
| Maksimum Vakum | 28 inç Hg @ 72° F |
| Sıcaklık Aralığı | -30° ila 250° F |
| Uzunluk | 1 1/8"2.86 cm |
| Kare Şaft Boyutu için | 316 Paslanmaz Çelik |
| Yığın Yönü için | Dikişsiz, Kaynaklı |
| Karşılanan Teknik Özellikler | SAE J1453 |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 730729.0000 |
| ECCN | 2B999 |
Bir boru adaptörü, bağlantı parçasının düz yüzeyine tam olarak oturur; böylece dar alanlarda bağlantıyı kesmek için boruyu ve bağlantı parçasını yana doğru kaydırabilirsiniz. Bağlantı parçaları, sıfır boşluklu bağlantı parçaları olarak da bilinir. Montaj için, bir boru adaptörünü lehim halkası ile boruya kaynaklayın, ardından boru adaptörünü bağlantı parçasına geçirin ve somunu vidalayın. Somun sıkıldıkça, boru adaptörü O-ringi sıkıştırarak güçlü bir sızdırmazlık sağlar. Bağlantı parçaları, mükemmel korozyon direnci için 316 paslanmaz çelikten imal edilmiştir. Somunlar, boru adaptörleri ve lehim halkaları ayrı olarak satılır.
UN/UNF (SAE Düz) dişler, O-ring boss dişleri olarak da bilinir. Contalı erkek dişler, sızıntılara karşı ekstra koruma sağlar.
