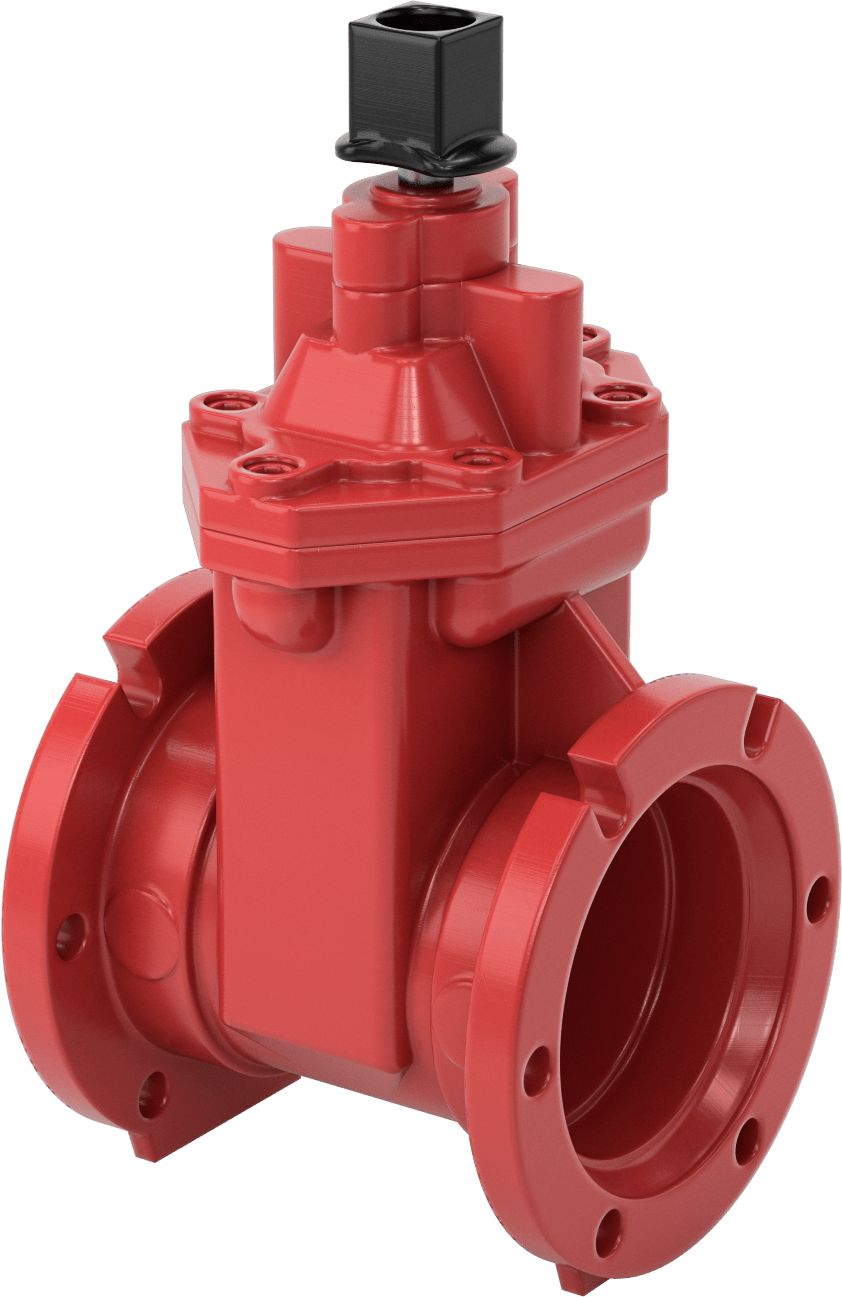

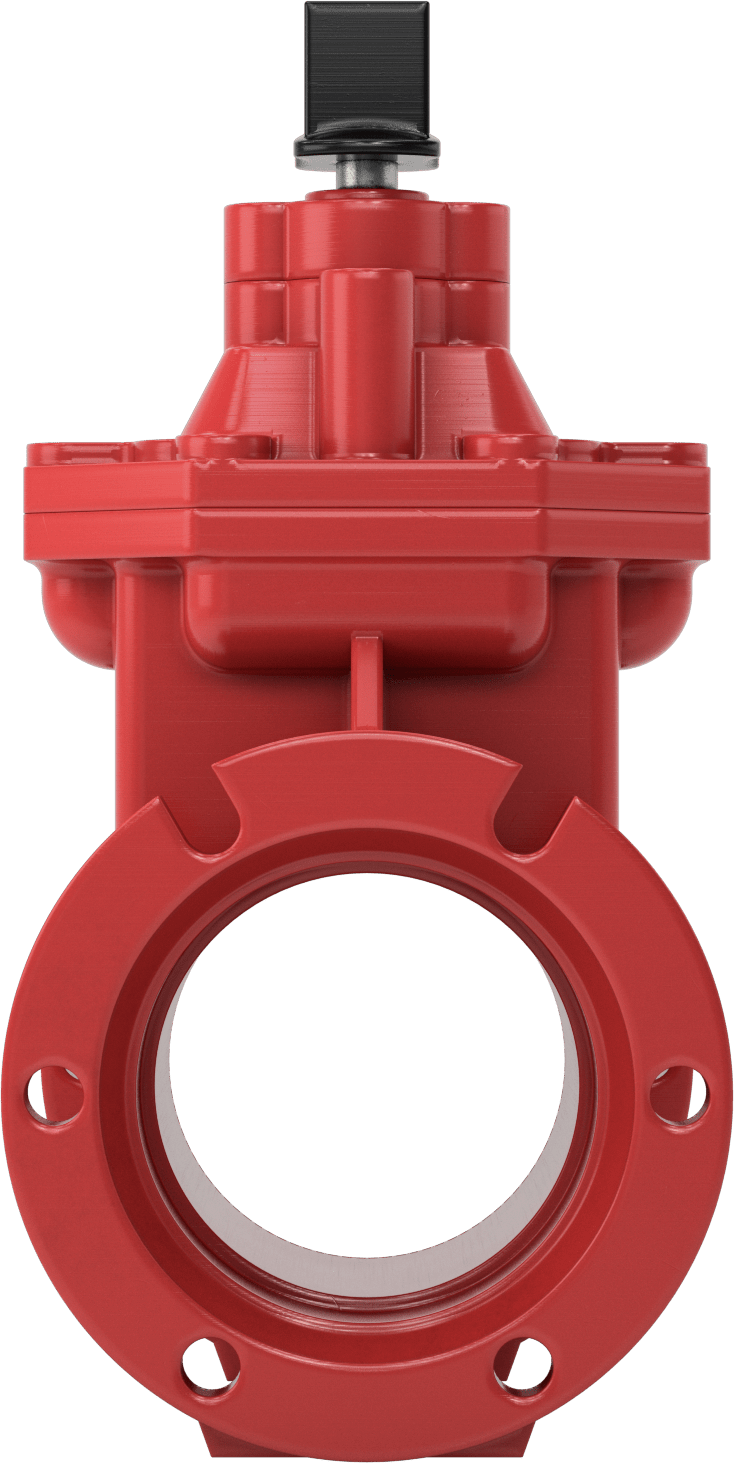

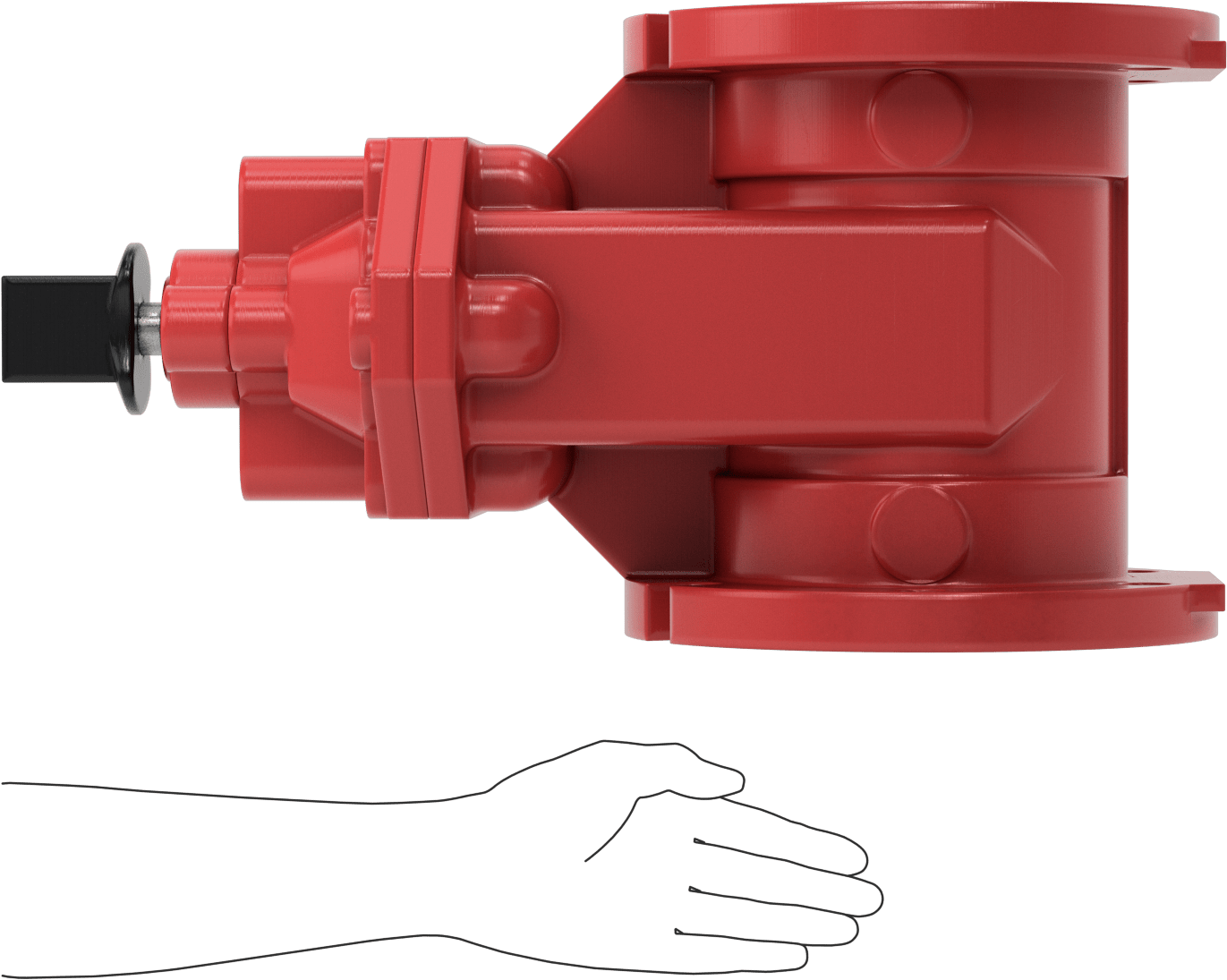

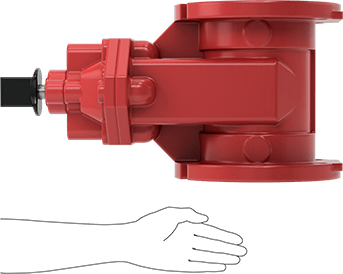

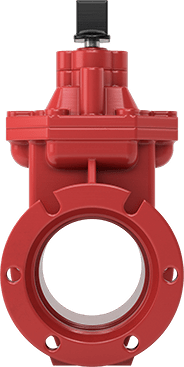

Esnek Eklemli Kademeli Açma/Kapama Vanası
8 Boru Boyutu
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Kapak |
| Çalıştırma | Kılavuz |
| Valf Çalışma Şekli | Anahtar |
| Şekil | Düz |
| Bağlantı Tipi | Konektör |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Mekanik Bağlantı |
| Boru Çapı | 615.24 cm |
| Flanş Dış Çapı | 11 1/16"28.10 cm |
| Cıvata Çemberi Çapı | 9 1/2"24.13 cm |
| Cıvata Deliği Sayısı | 4 |
| Cıvata Deliği Çapı | 7/8"2.22 cm |
| Dahil Olan Cıvatalar | Hayır |
| Tespit Halkası Dahil | Hayır |
| Akış Katsayısı (Cv) | 2,250 |
| Maksimum Basınç | 300 psi @ 100° F |
| Sıcaklık Aralığı | 33° ila 180° F |
| Gövde Malzemesi | Epoksi Kaplı Sfero Döküm |
| Renk | Kırmızı |
| Kapı Malzemesi | Kauçuk Kaplı Sfero Döküm |
| Conta Malzemesi | EPDM Kauçuk |
| Uç-Uç Uzunluğu | 11 1/2"29.21 cm |
| Toplam | |
| Yükseklik | 22 3/4"57.79 cm |
| Uzunluk | 11 1/2"29.21 cm |
| Gövde Tipi | Yükselmez |
| Mil Muhafazası Bağlantı Şekli | Flanşlı |
| Mil Muhafazası Conta Tipi | O-Ring |
| Tahrik Stili | Harici Kare |
| Tahrik Boyutu | 2"5.08 cm |
| Birlikte Kullanım | Su, İçme Suyu |
| Karşılanan Teknik Özellikler | AWWA C151, AWWA C509, AWWA C515, NSF/ANSI 61 |
| Kimyasal Direnç (Mükemmel) | Etanol, Etilen Glikol, Propilen Glikol |
| Kimyasal Direnç (Orta) | Karbondioksit, Metanol, Metil Etil Keton (MEK), Azot, Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon) |
| Kimyasal Direnç (Zayıf) | Bütan, Klor, Dizel Yakıt, Benzin, Hidroklorik Asit, Gazyağı, Doğal Gaz, Nitrik Asit (%50 Konsantrasyon), Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Propan, Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon), Sülfürik Asit, Toluen, Ksilen |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | Uygun Değil |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Çin Halk Cumhuriyeti |
| Schedule B | 848180.3010 |
| ECCN | EAR99 |
Esnek bağlantı parçaları, basınç değişiklikleri veya ağır makinelerden kaynaklanan titreşimler sırasında bu vanaların sıkı bir şekilde sızdırmaz kalmasını sağlar. Sürgülü vanalar olarak da bilinen bu vanalar, ani akış değişikliklerinden kaynaklanan sistem hasarını önlemek için kademeli olarak açılır ve kapanır. Uzun ömürlü ve sızdırmaz bir sızdırmazlık sağlamak için vanaya baskı uygulayan kauçuk kaplı bir sürgülü parçaya sahiptirler. Dikey olarak monte edildiğinde, düşük geri basınç olduğunda veya sıvı katı maddeler ve kalıntılar içerdiğinde bile sıkı bir sızdırmazlık sağlarlar. Sfero dökümden üretilen bu vanalar, dökme demir vanalardan daha dayanıklıdır ve basınç değişikliklerinden kaynaklanan çatlamalara karşı dirençlidir. Gövde, korozyona karşı koruma sağlamak için epoksi ile kaplanmıştır. Su tedarik sistemlerinde güvenilir ve emniyetli performans için en az bir Amerikan Su İşleri Birliği (AWWA) standardını karşılarlar.
Bu vanalar, açıldıklarında milin yukarı çıkmaması nedeniyle dar alanlara çok uygundur. Flanşlı mil muhafazası, bakım ve onarım için kolay sökme imkanı sağlamak üzere cıvatalarla sabitlenir. Bu vanaları açmak ve kapatmak için bir vana anahtarı kullanın. Anahtar gerektirdikleri için, çarpma veya takılma durumunda kazara açılmaları mümkün değildir.
NSF/ANSI 61 standardını karşılayan valfler, içme suyu sistemlerinde güvenle kullanılabilir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
