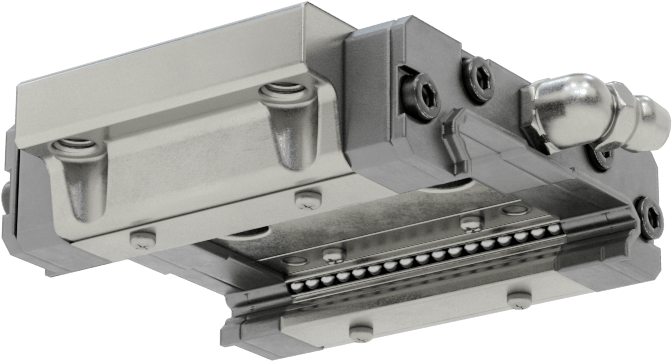

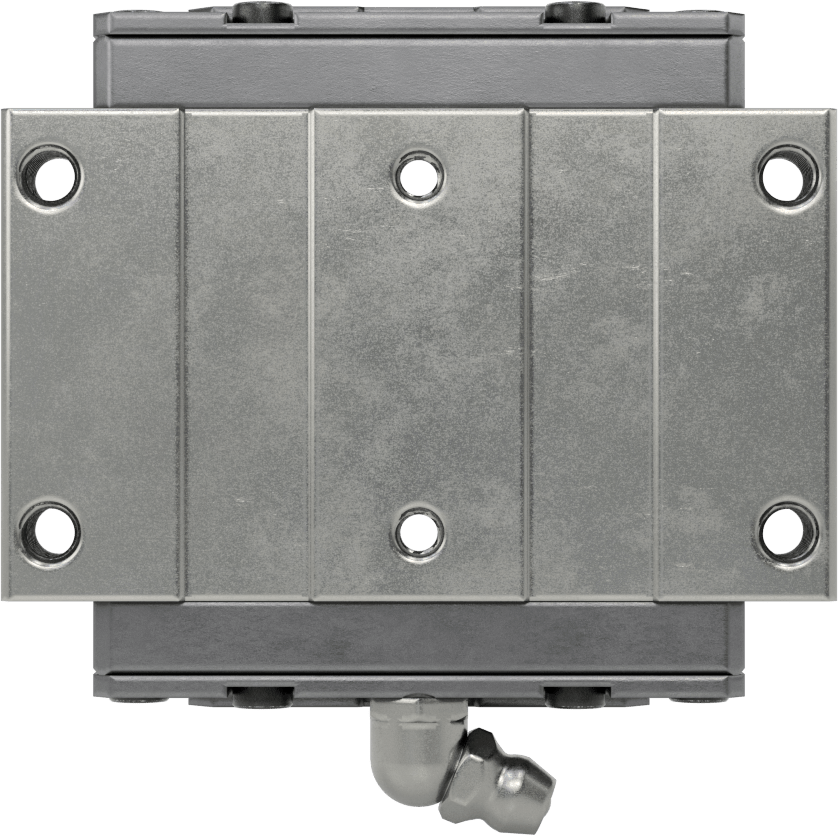

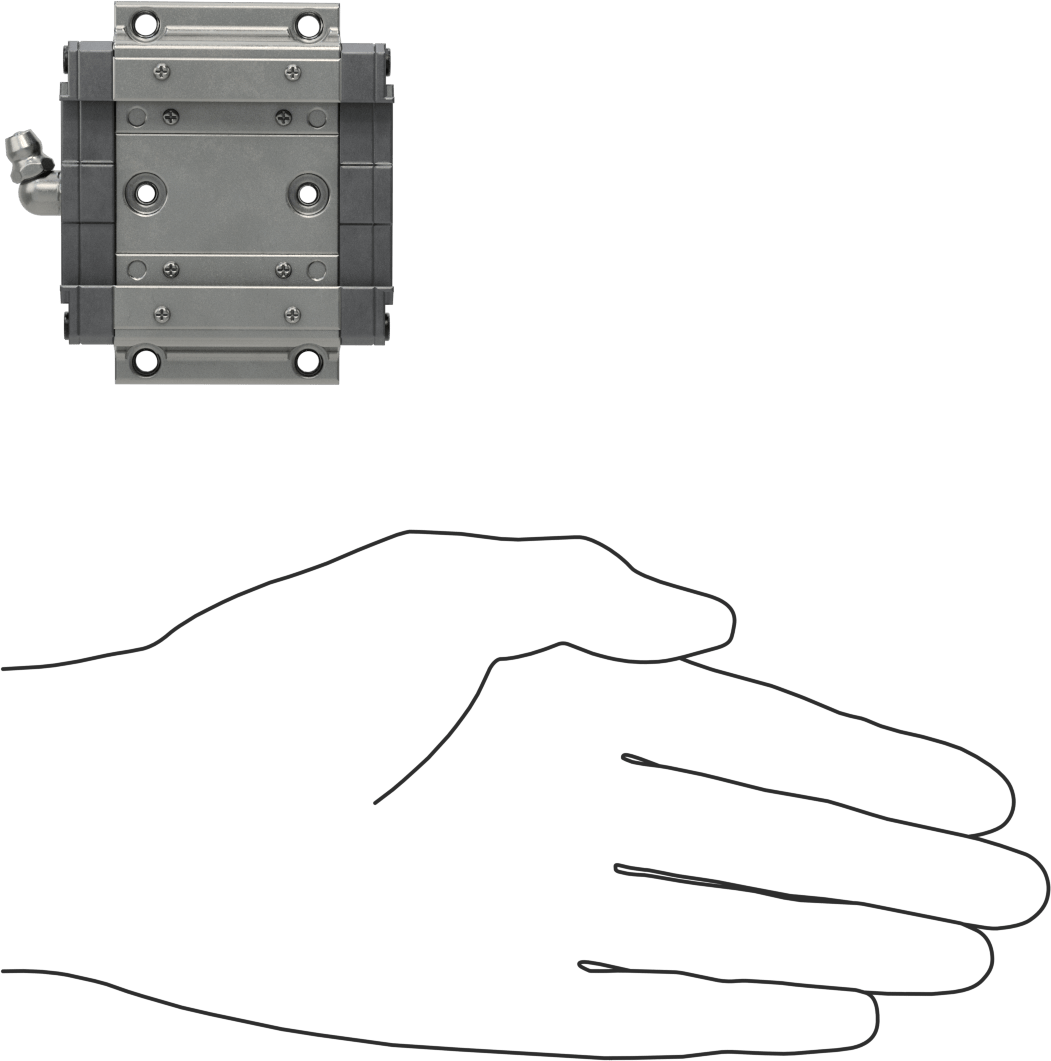

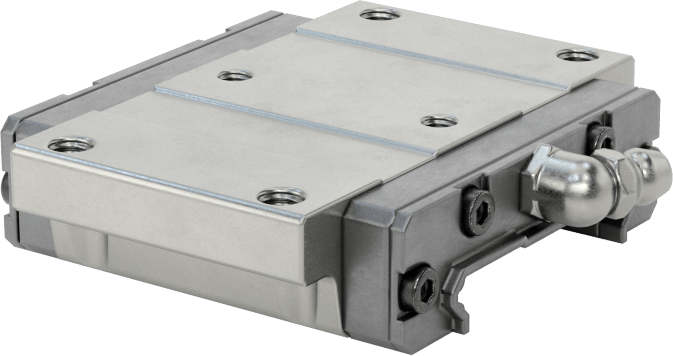

Ekstra Geniş Bilyalı Rulman Taşıyıcı
37 mm Genişlikte Ray için Flanşlı
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Flanşlı |
| Rulman Tipi | Bilye |
| Yük Sabitlemesi | Üstten, Alttan |
| Ray Genişliği İçin | 37 mm |
| Dinamik Yük Kapasitesi | 1,800 lbs. |
| Statik Yük Kapasitesi | 2,900 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 55 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 160 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 55 ft.-lbs. |
| Toplam Yükseklik | 21 mm |
| Taşıyıcı Genişliği | 68 mm |
| Taşıyıcı Uzunluğu | 59 mm |
| Taşıyıcı Malzemesi | Çelik |
| Yatak Malzemesi | Çelik |
| Uç Conta Malzemesi | Kauçuk |
| Maksimum Sıcaklık | 79°C |
| Montaj | |
| Delik Sayısı | 6 |
| Delik Derinliği | 8 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Montaj Bağlantı Elemanı Diş Boyutu | |
| Üstten Yük Sabitlemesi | M5 × 0.8 mm |
| Alttan Yük Sabitlemesi | M4 |
| Yağlama | Yağlanmış |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama Girişi | Gres Yağlama Noktası |
| Gres Yağlama Noktası | |
| Dahil | Evet |
| Diş Boyutu | M6 |
| Diş Tipi | Metrik |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya veya Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürünler | Çelik Kılavuz Raylar |
| Sipariş Üzerine Üretilen Çelik Kılavuz Raylar | |
| Montaj Deliği Tapaları |
Geniş tabanlı ve alçak profilli tasarımıyla bu taşıyıcılar ve kılavuz raylar, diğer taşıyıcılara ve raylara göre moment (bükülme) ve merkez dışı yükleri daha iyi dengeler. Birden fazla taşıyıcının veya rayın sığmayacağı alanlarda kullanım için idealdir. Bilyalı rulmanlar, ağır yükler altında yüksek hızlarda hassas hareket ve konumlandırma sağlar. Yük kapasitesini etkilemeden herhangi bir yönde monte edilebilir. Uç contaları, yağlayıcıyı içeride tutar ve kirin girmesini engeller. Kullanıcı kafesleri üzerinde hareket ederken rayları kirletici maddelerden korumak için kılavuz ray körükleri ekleyin.
Flanşlı taşıyıcılarda, taşıyıcı gövdesi yerine flanşlarda dişli montaj delikleri bulunur, böylece yükleri hem üstten hem de alttan sabitleyebilirsiniz. Alttan sabitlerken, montaj deliğini geçiş deliği olarak kullanın.
Montaj deliği tapaları, montaj bağlantı elemanlarını korozyondan korur.
