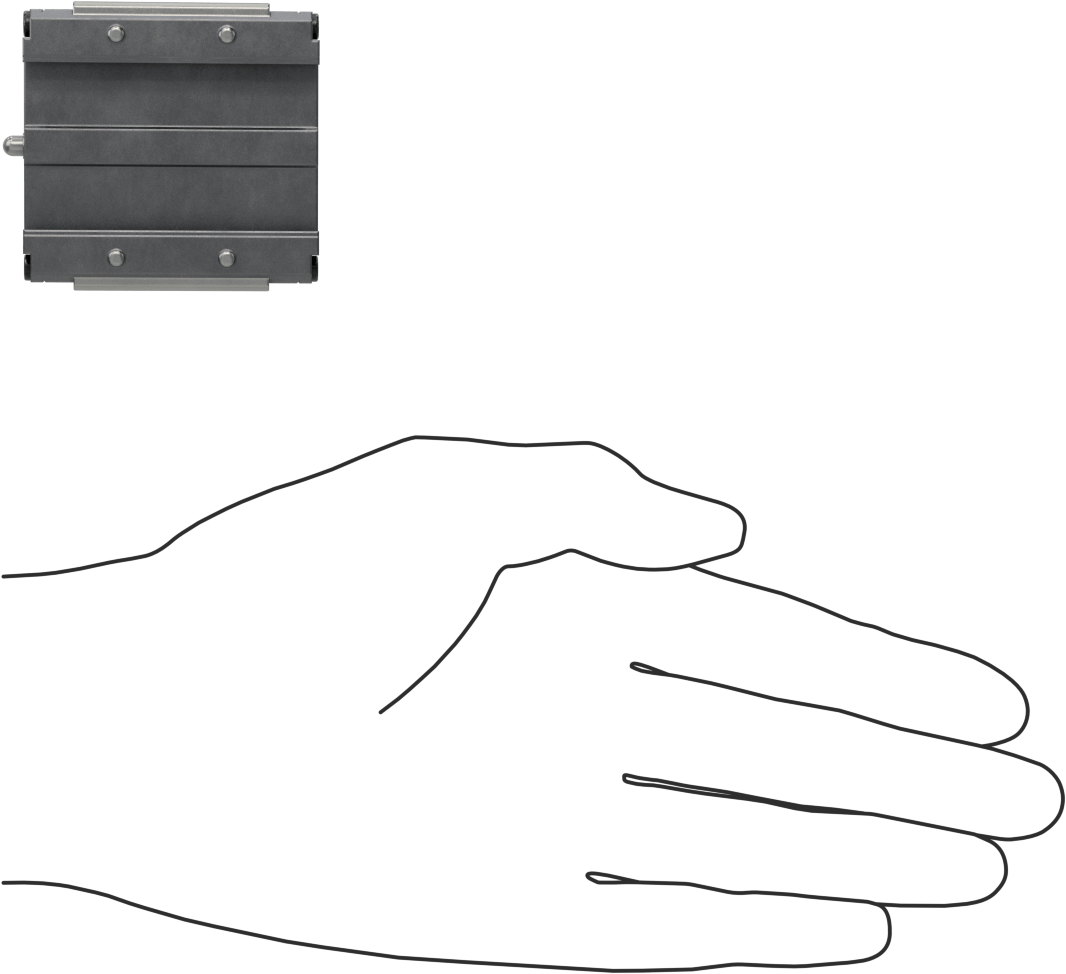

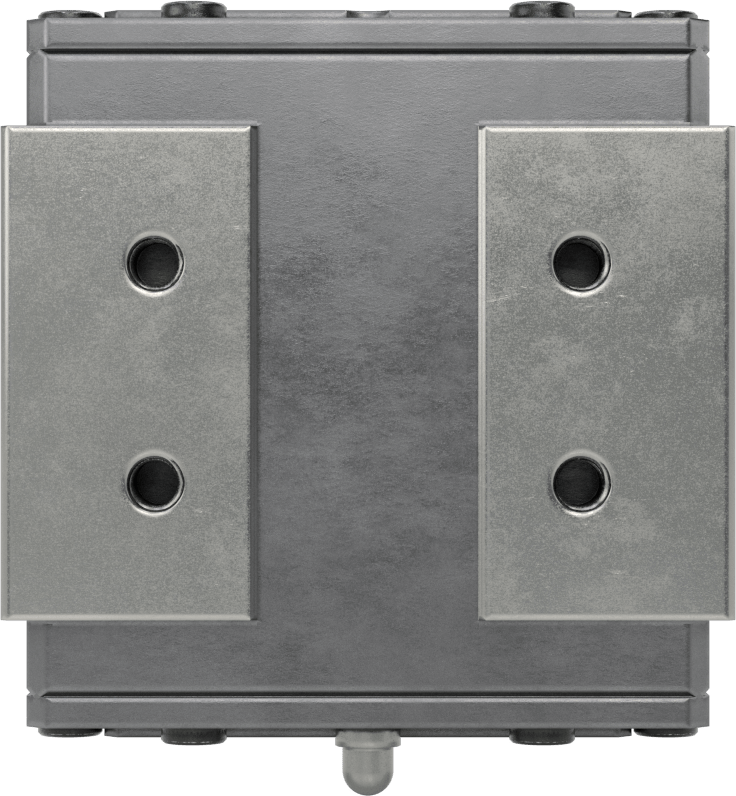

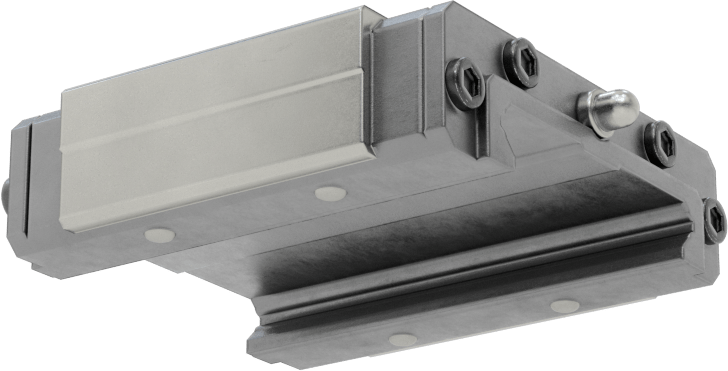

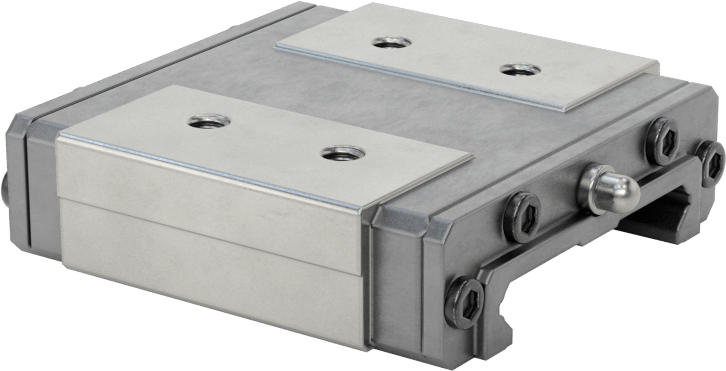

Ekstra Geniş Bilyalı Rulman Taşıyıcı
33 mm Genişlikte Ray için
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Standart |
| Rulman Tipi | Bilye |
| Yük Sabitlemesi | Üstten |
| Ray Genişliği İçin | 33 mm |
| Dinamik Yük Kapasitesi | 1,200 lbs. |
| Statik Yük Kapasitesi | 2,000 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 34 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 100 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 34 ft.-lbs. |
| Toplam Yükseklik | 17 mm |
| Taşıyıcı Genişliği | 50 mm |
| Taşıyıcı Uzunluğu | 51 mm |
| Taşıyıcı Malzemesi | Çelik |
| Yatak Malzemesi | Çelik |
| Uç Conta Malzemesi | Kauçuk |
| Maksimum Sıcaklık | 79°C |
| Montaj | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M4 |
| Delik Diş Adımı | 0.7 mm |
| Delik Derinliği | 5 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yağlama | Yağlanmış |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama Girişi | Gres Yağlama Noktası |
| Gres Yağlama Noktası | |
| Dahil | Evet |
| Montaj Deliği Çapı | 3 mm |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya veya Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürünler | Çelik Kılavuz Raylar |
| Sipariş Üzerine Üretilen Çelik Kılavuz Raylar | |
| Montaj Deliği Tapaları |
Geniş tabanlı ve alçak profilli tasarımıyla bu taşıyıcılar ve kılavuz raylar, diğer taşıyıcılara ve raylara göre moment (bükülme) ve merkez dışı yükleri daha iyi dengeler. Birden fazla taşıyıcının veya rayın sığmayacağı alanlarda kullanım için idealdir. Bilyalı rulmanlar, ağır yükler altında yüksek hızlarda hassas hareket ve konumlandırma sağlar. Yük kapasitesini etkilemeden herhangi bir yönde monte edilebilir. Uç contaları, yağlayıcıyı içeride tutar ve kirin girmesini engeller. Kullanıcı kafesleri üzerinde hareket ederken rayları kirletici maddelerden korumak için kılavuz ray körükleri ekleyin.
Standart taşıyıcılar, flanşlı taşıyıcılardan daha dardır, bu da onları dar alanlar için daha uygun hale getirir.
Montaj deliği tapaları, montaj bağlantı elemanlarını korozyondan korur.
