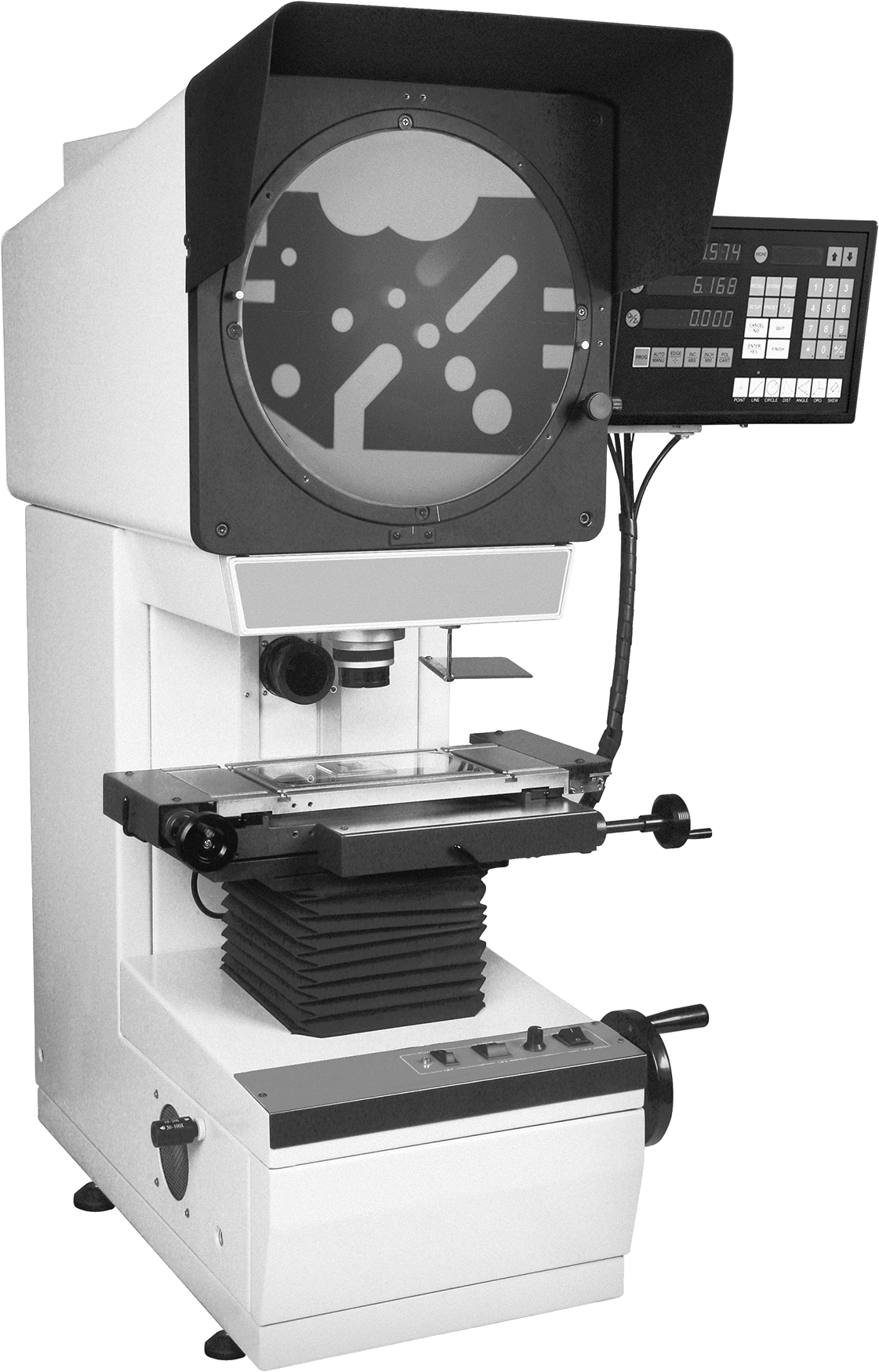

Dikey Tezgah Üstü Optik Karşılaştırıcı

Parçanızın büyütülmüş gölgesini veya görüntüsünü bir ekrana yansıtarak, bu optik karşılaştırıcılar size parçanın hassas özelliklerini ölçmek ve incelemek için kolay bir yol sunar. Bunlar, tepegöz projektörlere benzer şekilde çalışır, ancak oranları korumak için sabit bir büyütme oranına sahiptir. Kurulumu ve kullanımı kolay olduğu için çoğu makine atölyesinde vazgeçilmez bir unsurdur. Işığı yukarıdan yayarlar, bu nedenle contalar ve O-ringler gibi düz parçaları incelemek için en uygunudur. Geleneksel optik karşılaştırıcılardan farklı olarak, bu karşılaştırıcılar tezgah üstüne kolayca sığacak şekilde kompakttır.

Bu karşılaştırıcıları kullanmak için profil veya yüzey aydınlatmasını seçin. Profil aydınlatması, parçanızın gölgesini oluşturur; bu gölgeyi, hassas ölçümler için noktalar belirlemek amacıyla kullanabilirsiniz. Her bir noktayı belirlemek için, nokta projektör ekranındaki artı işaretiyle hizalanana kadar parçanın üzerinde durduğu platformu hareket ettirin. Hassasiyet için, platform bir kağıt yaprağından daha ince artışlarla hareket eder. Yüzey aydınlatması, bu karşılaştırıcıların ışıklı bir büyüteç gibi çalışmasını sağlar ve parçayı eşit bir ışıkla kaplayarak çizikleri, çukurları ve diğer yüzey kusurlarını ortaya çıkarır.

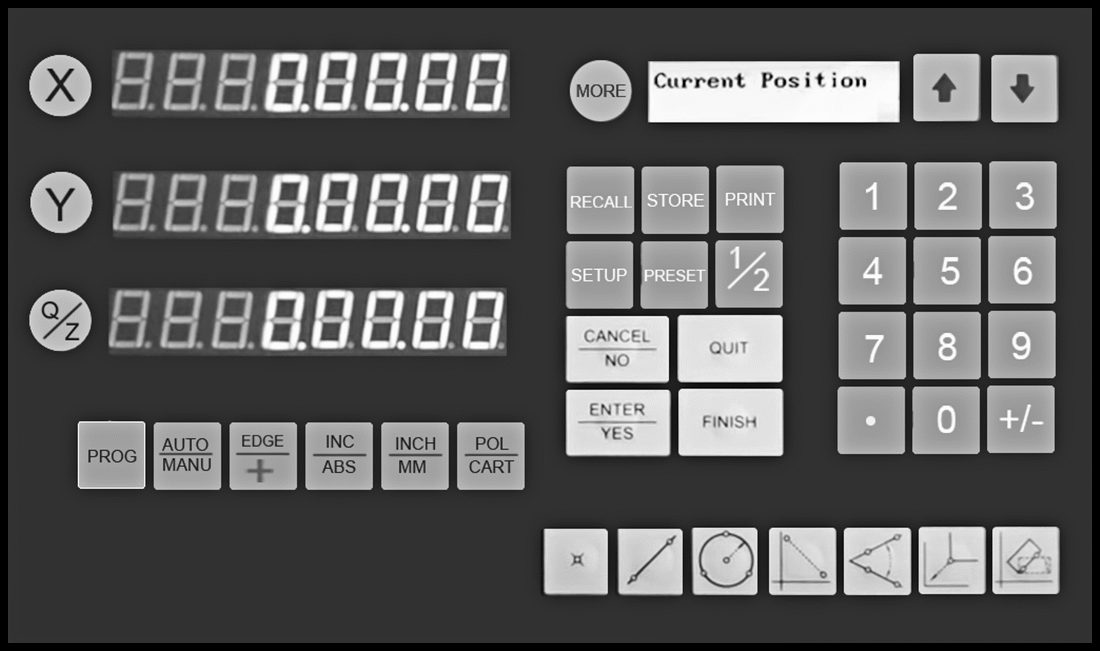

RS-232 kablosu (dahil değildir) kullanarak verileri metin dosyası olarak dışa aktararak topladığınız ölçümleri daha sonra kullanmak üzere kaydedin.

Döner Merkez Desteği (Maks. Açıklık Genişliği 3 1/2 inç)—Döner merkez destekleri, ölçüm yaparken parçanızı güvenli bir şekilde tutar.

Parçanızı farklı açılardan incelemek istiyorsanız, ya döner merkez desteği ya da döner tabla kullanın. Döner merkez destekleri yatay bir eksen etrafında döner ve parçanızı bir dönme dolap gibi dairesel bir hareketle hareket ettirir.

Cam Döner Masa (3 15/16" Plaka Çapı)—Döner masalar dikey bir eksen etrafında döner ve parçanızı bir atlıkarınca gibi döndürür.
