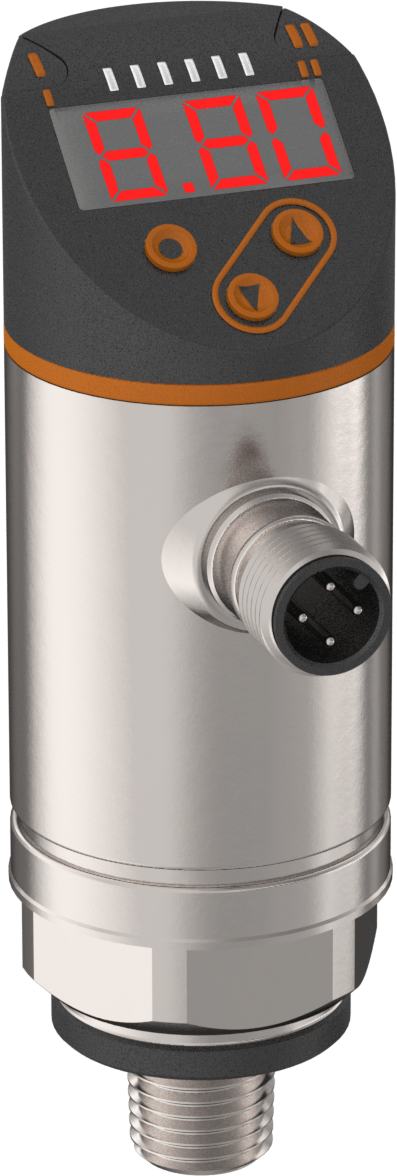

Dijital Ekranlı Elektronik Basınç Şalteri, Çift Ayar Noktası
0-1450 PSI
| Elektrik Bağlantısı | M12 |
| Kutup Sayısı | 4 |
| Boru Çapı | 1/40.64 cm |
| Diş Tipi | NPT |
| Cins | Erkek |
| Bağlanır | Boru |
| Basınç Ayar Noktası Aralığı | 0 psi ila 1,450 psi |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | Ayarlanabilir |
| Maksimum Sürekli Basınç | 1,810 psi125 bar |
| Yapılandırılabilir Dijital Çıkış | |
| Adet | 2 |
| Sinyal Çıkışı | PNP, NPN |
| İletişim Protokolü | IO Link |
| Hassasiyet | ±0,2% |
| Gerilimde Maksimum Anahtarlama Akımı | 35 mA @ 30V DC |
| İşlem Sıcaklığı Aralığı | -10° F ila 175° F |
| Ölçü Birimi | Bar, Kilopaskal, İnç Kare Başına Pound |
| Birlikte Kullanım | Hava, Argon, Dizel Yakıt, Hidrolik Sıvı, İnert Gaz, Azot, Yağ, Su |
| Ayarlama Mekanizmasının Konumu | Dış |
| Sertifikasyon | C-UL Listeli, CE İşareti, UL Listed |
| Devre Koruması | Aşırı Yük, Ters Polarite, Kısa Devre |
| Bağlantı Malzemesi | 316L Paslanmaz Çelik |
| Rakam Yüksekliği | 3/8"0.95 cm |
| Dijital Ekran Tipi | LED |
| Ekran Türü | Dijital |
| Muhafaza Derecesi | IP65, IP67 |
| Çevre | Tozlu, Dalgıç, Yıkama, Islak |
| Özellikler | 345° Dönen Başlık, LED Durum Göstergeleri, Programlanabilir Kırmızı/Yeşil Ekran |
| Çevre Sıcaklığı | -10° F ila 175° F |
| Bağlantı Elemanı Bağlantısı | Dişli |
| Montaj Braketi Tipi için | Altıgen Kelepçe |
| Altıgen Genişlik | 30 mm |
| Malzeme | |
| Gövde | 316L Paslanmaz Çelik |
| Conta | Floroelastomer |
| Maksimum Kısa Süreli Basınç | 4,350 psi300 bar |
| Kontrol Edilen Devre Sayısı | 2 |
| Giriş Gerilimi | 18V DC ila 30V DC |
| Ayar Noktası Sayısı | 2 |
| Şu platformlarda çalışır | Basınç |
| Çalışma Türü | Katı Hal |
| Çıkış Sinyali Türü | Dijital |
| Toplam | |
| Genişlik | 1 3/8"3.49 cm |
| Yükseklik | 3 9/16"9.05 cm |
| Ayar Noktası Ayarlanabilirliği | Ayarlanabilir |
| Anahtar Başlangıç Konumu | 1 Kapalı ve 1 Açık |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 7(a), 7(c)-I |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu anahtarlar, her ikisi de ekrandan kontrol edilebilen iki ayar basıncından herhangi birine ulaştığında, otomatik kontrolleri etkinleştirmek üzere programlanabilir mantık denetleyicinize (PLC) dijital sinyaller gönderir. Bu, basınç çok düşerse bir ayar noktasında bir pompayı çalıştırabileceğiniz ve basınç çok yükselirse başka bir ayar noktasında bir vanayı açabileceğiniz anlamına gelir. Bu anahtarlar, bir pompayı kapatmadan önce alarm sinyali vermek için de kullanılabilir. PLC veya PC'nizden uzaktan kontrol ve izleme için bir IO Link denetleyicisi (dahil değildir) bağlayın. Ayrıca, çıkışlardan birini PNP veya NPN sinyali yerine IO Link kullanacak şekilde ayarlamanız gerekecektir.
Ekranın düğmelerini kullanarak ayar noktanızı, sıfırlama noktanızı, ölçeklendirmeyi ve diğer ayarları değiştirin. Ayarlanabilir sıfırlama noktası, anahtarın sıfırlanmasından önceki basınç değişiminin miktarını, diğer adıyla ölü bant veya diferansiyeli kontrol edebileceğiniz anlamına gelir. Sıfırlama noktanız için ayar noktası aralığı içindeki herhangi bir yeri seçin. Başlık dönebilir, böylece ekranı en iyi açıdan görebilirsiniz. Basınç sisteminizdeki borulara binen yükü azaltmak için, bu anahtarları bir montaj braketi (ayrı satılır) ile duvara veya başka bir yapıya sabitleyin. Bu anahtarları hızlı bir şekilde takıp çıkarmak için M12 kablosu (ayrı satılır) kullanın.
Hepsi IP65 ve IP67 sınıfındadır, bu nedenle tozu dışarıda tutar ve yıkama ve kısa süreli suya daldırma sırasında su sızmasını önler. UL ve C-UL listelidir, hepsi ABD ve Kanada güvenlik standartlarını karşılar.
