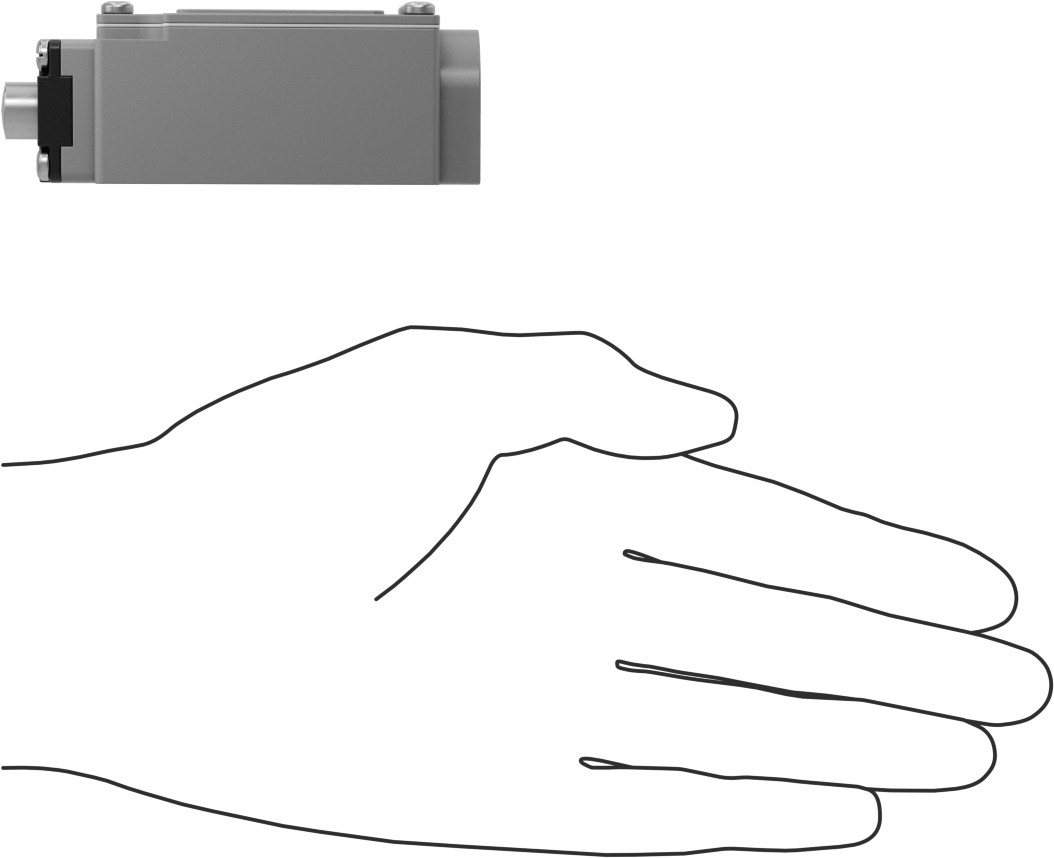

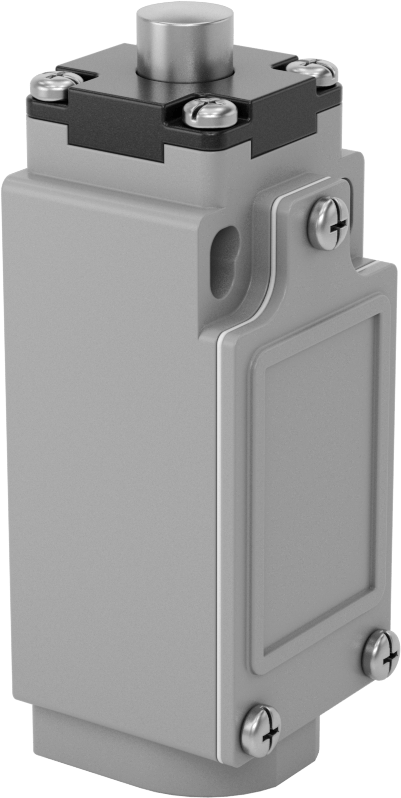

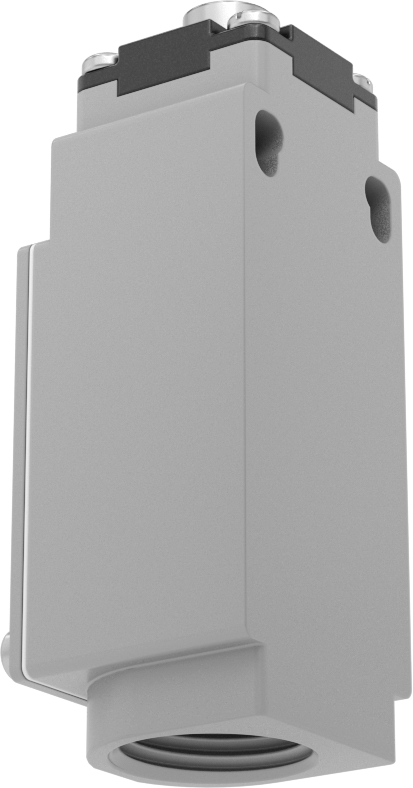

Güvenlik Limit Anahtarı, Kompakt
0,7" (1.78 cm) Yüksek Pistonlu Aktüatör, 2,6 inç Gövde Yüksekliği
| Aktüatör Modeli | Piston |
| Tel Bağlantısı | Vida Terminali |
| Stil | A |
| Kontrol Edilen Devre Sayısı | 1 |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Anahtar hareketi | Anlık |
| Anahtar Tanımı | SPDT |
| Gerilimde Anahtarlama Akımı | 3 amp @ 240V AC, 0.27 amp @ 250V DC |
| Maksimum Gerilim | 240V AC 250V DC |
| Çalışma Sıcaklığı Aralığı | -40° F ila 185° F |
| Aktüatör Yüksekliği | 0.7"1.78 cm |
| Terminal Sayısı | 4 |
| Gövde | |
| Uzunluk | 1.2"3.05 cm |
| Yükseklik | 2.6"6.60 cm |
| Derinlik | 1.2"3.05 cm |
| Gövde Malzemesi | Plastik |
| Kablo Kanalı | |
| Anma Ölçüsü | 1/2 |
| Diş Tipi | NPT |
| Bağlantı Cinsiyeti | Dişi |
| Muhafaza Derecesi | NEMA 4X, NEMA 13, IP66, IP67 |
| Çalıştırma Kuvveti | 57.6 ozf |
| Uygulama | Güvenlik |
| Sertifikasyon | UL Listed, CSA Certified, CE İşareti, CCC İşaretli |
| CSA Dosya Numarası | 057323_0_000 |
| Çevre | Aşındırıcı, Yağlı, Dış Mekan, Yıkama, Dalgıç, Islak, Tozlu |
| Montaj | |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Delik Sayısı | 2 |
| Delik Çapı | 0.17"0.43 cm |
| Karşılanan Teknik Özellikler | UL 508, UL 746C |
| Anahtar Kontak Tipi | Pozitif Kuvvet |
| Anahtar Tipi | Sınır |
| UL Dosya Numarası | E37138 |
| Menşe Ülke | Meksika |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853650.9040 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Diğer emniyet limit anahtarlarından daha kısa ve ince olan bu anahtarlar, dar alanlara sığacak şekilde boyutlandırılmıştır. Makineleri korur ve personelin güvenliğini sağlar. Pozitif kuvvetli kontaklar, yay arızalansa veya kontaklar yapışsa bile, çalıştırıldığında devreyi açar. Bir nesne aktüatöre çarptığında devrenize bir sinyal gönderirler; örneğin, konveyör üzerindeki bir kutu anahtara çarparak konveyörü durdurur. Devreleri anlık anahtarlar kadar hızlı açar ve kapatırlar, ancak büyük nesneler için daha büyük bir aktüatörleri vardır. Hepsi, yıkamaya karşı koruma için NEMA ve IP sertifikalıdır.
Pistonlu Aktüatör—Pistonlu aktüatörlü anahtarlar, bir düğmeye benzer şekilde çalıştırmak için basılmasını gerektirir.
NEMA 13 Muhafaza Sınıfı — NEMA 13 ve IP67 sınıfı anahtarlar, yağ/soğutucu sıvı püskürmelerine ve geçici daldırmalara karşı korunur.
IP67 Muhafaza Sınıfı — NEMA 13 ve IP67 sınıfı anahtarlar, yağ/soğutma sıvısı püskürmesine ve geçici daldırma durumlarına karşı korumalıdır.
