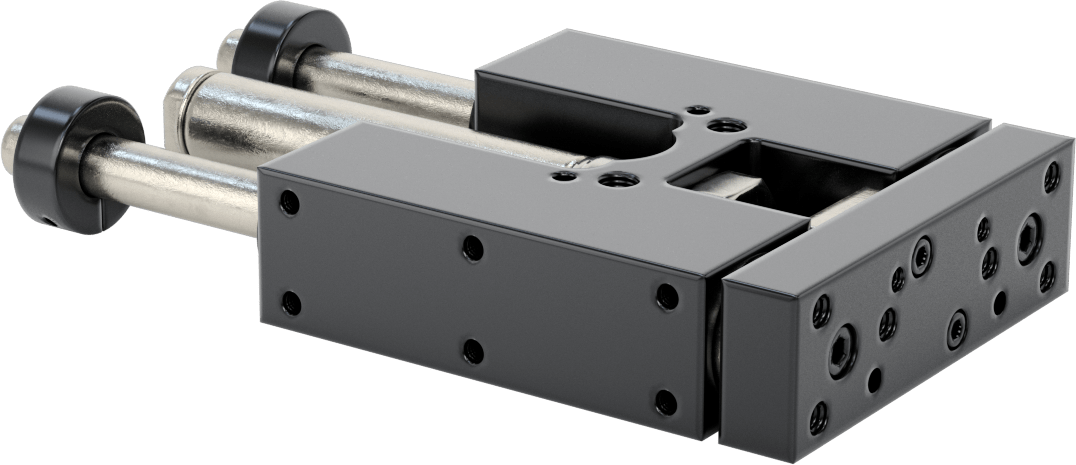

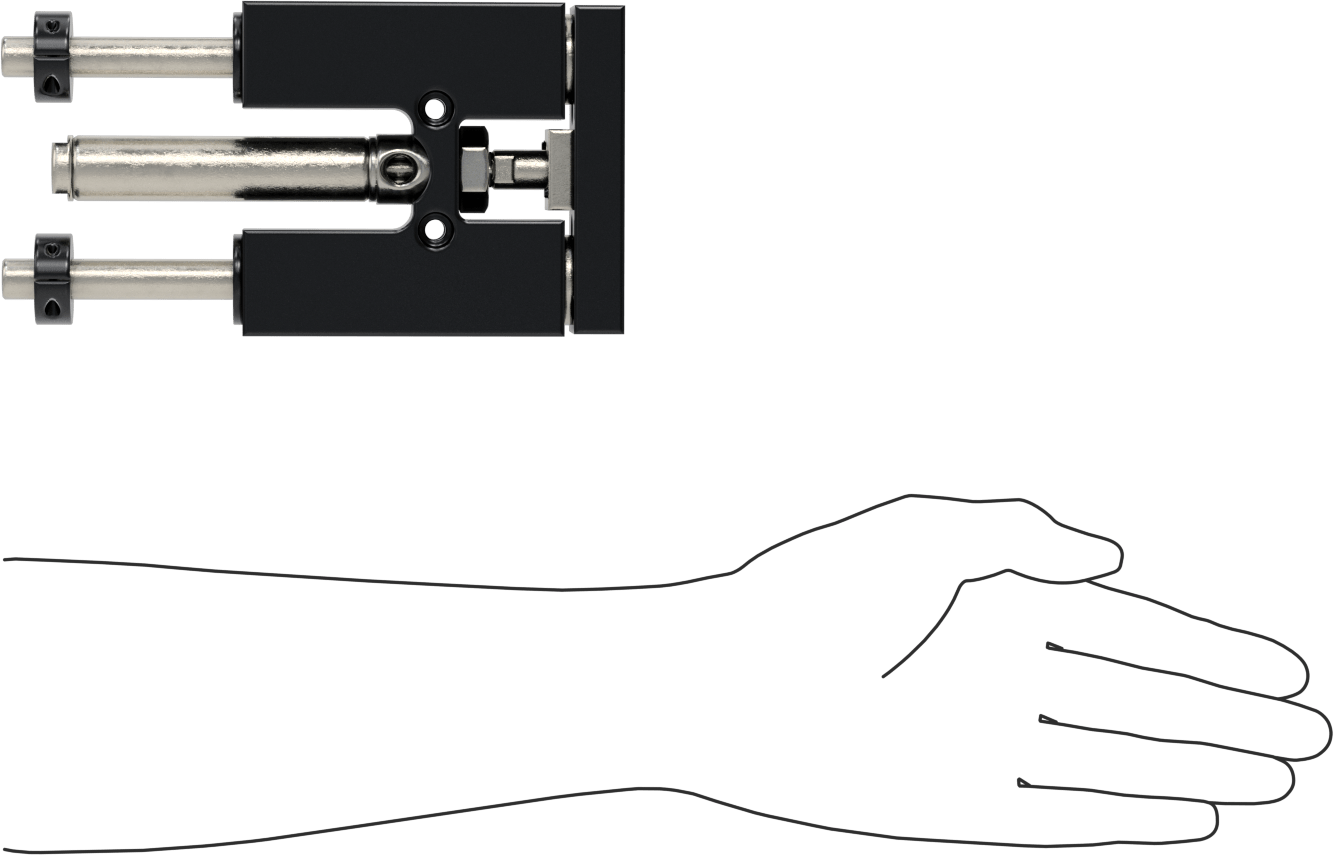

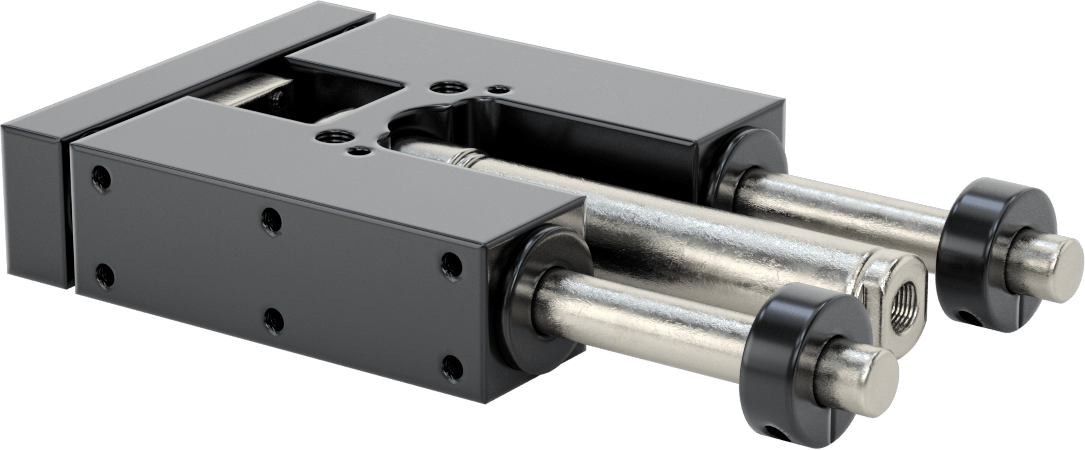

Ayarlanabilir Strok Uzunluğuna Sahip Hava Sürgüsü, Çift Etkili
3/4" (1.90 cm) Delik Boyutu, 4,06" (10.31 cm) Genişlik, 2" (5.08 cm) Strok Uzunluğu
| Sensör Hazır | Sensör Hazır |
| Delik Boyutu | 3/4"1.90 cm |
| Genişlik | 4.06"10.31 cm |
| Uzunluk | |
| Strok | 2"5.08 cm |
| Geri çekilmiş | 7.68"19.51 cm |
| Uzatılmış | 9.06"23.01 cm |
| 100 psi'da Kuvvet | 44 lbf |
| Taşıyıcı Malzemesi | Alüminyum |
| Hava Girişi | |
| Boru Çapı | 1/80.32 cm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Dinamik Yatay Yük Kapasitesi | 14 lb. |
| Çalıştırma | Hava |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Çalıştırma Türü | Çift Etkili |
| Hava Aktüatör Türü | Hava Sürgüsü |
| Gövde Malzemesi | Alüminyum |
| Çalışma Döngüsü | Sürekli |
| 150 psi'da Kuvvet | 66 lbf |
| 200 psi'de kuvvet | 88 lbf |
| 50 psi'de kuvvet | 22 lbf |
| Doğrusal Pnömatik Kayan Tipi | Ayarlanabilir Strok |
| Maksimum Basınç | 250 psi17 bar |
| Hareket | Doğrusal |
| Montaj Plakası Malzemesi | Alüminyum |
| Montaj Konumu | Dikey |
| Onarılabilir | Hayır |
| Çubuk Malzemesi | 303 Paslanmaz Çelik |
| Ölçü Birimleri | İnç |
| Sıcaklık | -10° F ila 165° F |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 841239.0040 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Değişen uygulama gereksinimlerini karşılamak için bu hava kızaklarının strok uzunluğunu değiştirin; kızakların kılavuz çubuklarında, strok uzunluğunu hassas bir şekilde ayarlamak için hareket ettirebileceğiniz ayarlanabilir mil bilezikleri bulunur. Tutucular ve baskı kafaları gibi cihazlarla kullanım için uygun olan bu hava kızakları, sabit hareket sağlayan ve geniş bir montaj alanına sahip, dönmeyen bir kafaya sahiptir. Hava kızaklarında, pistonun uzayıp geri çekilirken kafanın bükülmesini önleyen, pistona paralel iki kılavuz çubuk bulunur. Manyetik pistona sahiptirler, böylece sensörlerle (ayrı satılır) birlikte kullanarak röleleri ve kontrolörleri etkinleştirebilirsiniz.
