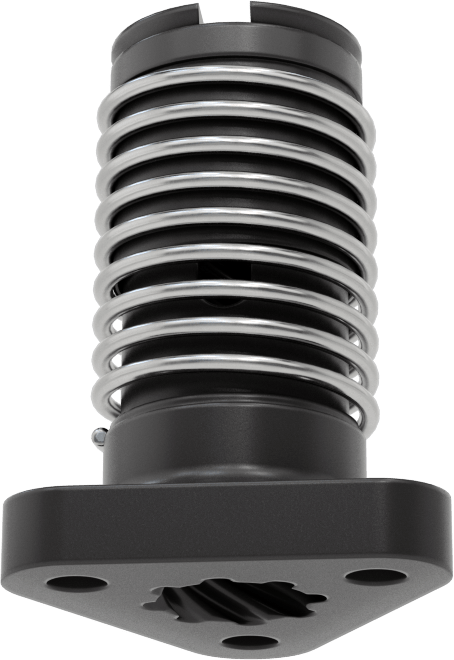

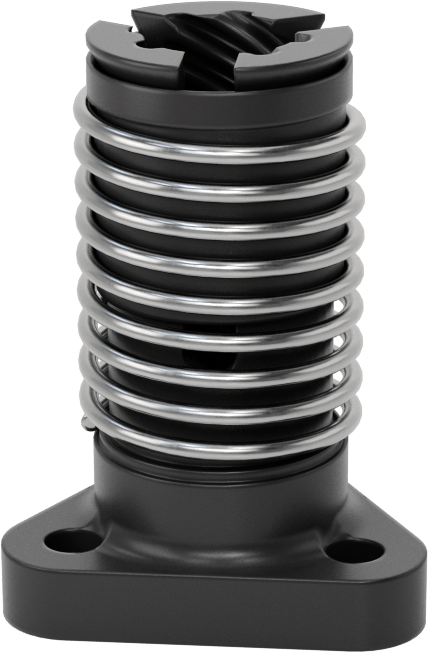

1/2" (1.27 cm)-8 Diş 8:1 Hız Oranı Ultra Hassas Kılavuz Vida için Yaylı Somun
| Somun Tipi | Flanş |
| Bileşen | Somun |
| Diş Yönü | Sağ El |
| Malzeme | Asetal |
| Özellikler | Aşınma Telafili Yay |
| Stil | C |
| Diş Boyutu | 1/2"-81.27 cm |
| Uzunluk | 2"5.08 cm |
| Çap | 0.891"2.26 cm |
| Flanş | |
| Çap | 1 39/64"4.09 cm |
| Kalınlık | 17/64"0.67 cm |
| Diş Tipi | Yuvarlatılmış Acme |
| Hız Oranı | 8:1 |
| Cıvata Çemberi Çapı | 1 1/4"3.17 cm |
| Diş Başlangıç Sayısı | 8 |
| Dönüş Başına Hareket Mesafesi | 1"2.54 cm |
| Sertlik | Derecelendirilmemiştir |
| Çekme Mukavemeti | 9,700 psi669 bar |
| Dinamik İtme Yük Kapasitesi | 25 lb. |
| Montaj Deliği Sayısı | 3 |
| Flanş Sertliği | Derecelendirilmemiştir |
| Flanş Malzemesi | Asetal |
| Minimum Sıcaklık | Derecelendirilmemiştir |
| Maksimum Sıcaklık | Derecelendirilmemiştir |
| Montaj Deliği Çapı | 13/64"0.52 cm |
| Performans | Hızlı Hareket, Ultra Hassas |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 848340.9000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Birden fazla diş kanalı (diş başlangıcı olarak da bilinir), tek diş başlangıcına sahip kılavuz vidalardan daha hızlı doğrusal hareket sağlar. Hassas Acme Kılavuz Vidaları ve Somunlarından daha az boşluk (oyun) ile çalışan bu kılavuz vidalar ve somunlar, otomatik sistemlerde daha uzun somun ömrü ve daha güvenilir hareket sağlar. Tüm bileşenler, zorlu ortamlarda kullanım için korozyona dayanıklıdır. Uyumluluğu sağlamak için aynı diş tipine, diş boyutuna ve diş başlangıç sayısına sahip bileşenleri seçin.
Asetal—Asetal somunlar iyi aşınma ve korozyon direncine sahiptir.
Aşınmayı Telafi Eden Yay—Aşınmayı telafi eden iç O-ring veya aşınmayı telafi eden yaya sahip flanş somunları, dişleri aşınmaya başladığında bile sıkı bir oturuş sağlar. Zaman içinde doğruluğu korumak için boşluğa karşı direnç gösterirler; bu, 3D baskı ve robotik gibi konumlandırma uygulamalarında önemlidir.
Dönüş Başına Hareket Mesafesi—Dönüş başına hareket mesafesi, vida adım mesafesi olarak da bilinir ve bir somunun kılavuz vidadaki bir dönüşle hareket ettiği mesafedir.
