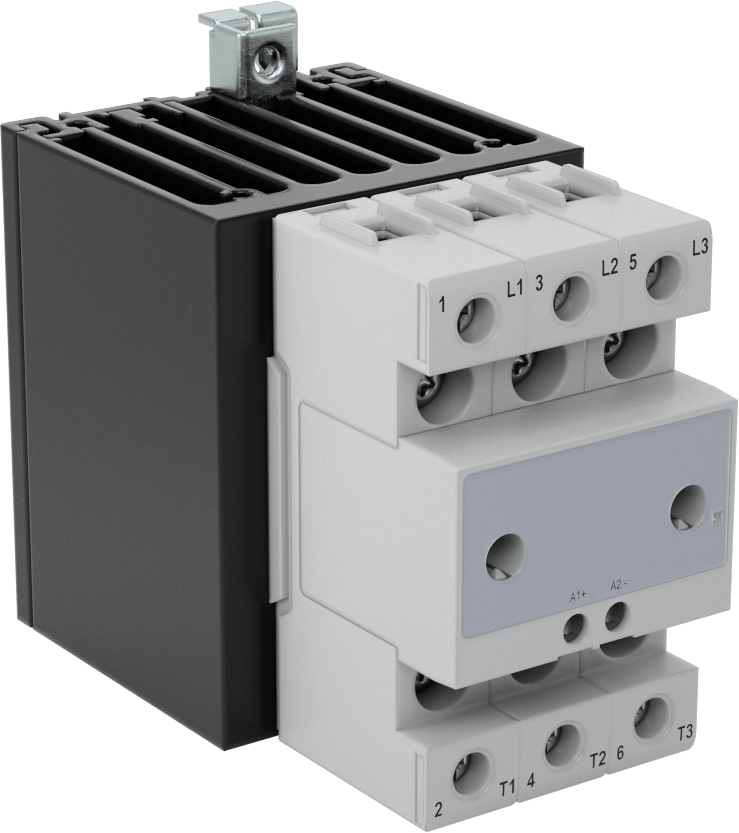

DIN Rayı Montajlı Katı Hal Rölesi

DPST-NO, 24-277V AC/24-120V DC Giriş, 40A @ 600V AC

Teknik Cizim

Kontrol Edilen Devre Sayısı	2
Anahtar Başlangıç Konumu	2 Kapalı
Anahtar Tanımı	DPST-NO
Elektrik Fazı	Üç
Terminal Sayısı	8
Giriş Gerilimi	24V AC, 120V AC, 208V AC, 240V AC, 277V AC/24V DC, 48V DC, 60V DC, 120V DC
Kontrol Akımı	2 mA
Anahtarlama Akımı @ Gerilim (Yük Türü)	40 amp @ 600V AC (Tam)
Anahtarlama Geriliminde Beygir Gücü	5 hp @ 230V AC 10 hp @ 480V AC

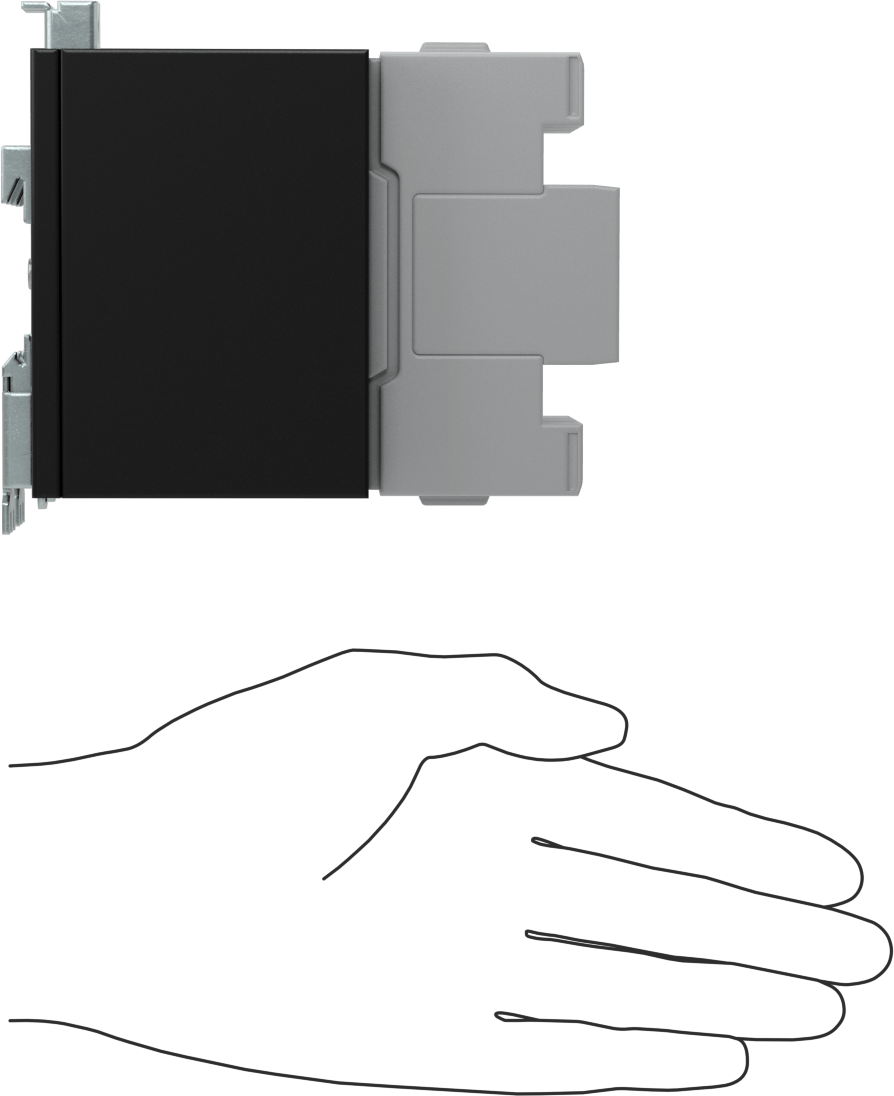

Yükseklik	4.33"11.00 cm
Genişlik	2.84"7.21 cm
Derinlik	4.66"11.84 cm
Özellikler	Entegre Isı Emici, LED Göstergesi
Sertifikasyon	C-UL Listeli, CE İşareti, UL Listed
Muhafaza Derecesi	IP20
DIN Rayı Boyutu için	35 mm
Montaj
Dahil Edilen Bağlantı Elemanları	Hayır
Delik Çapı	0.17"0.43 cm
Delik Sayısı	3

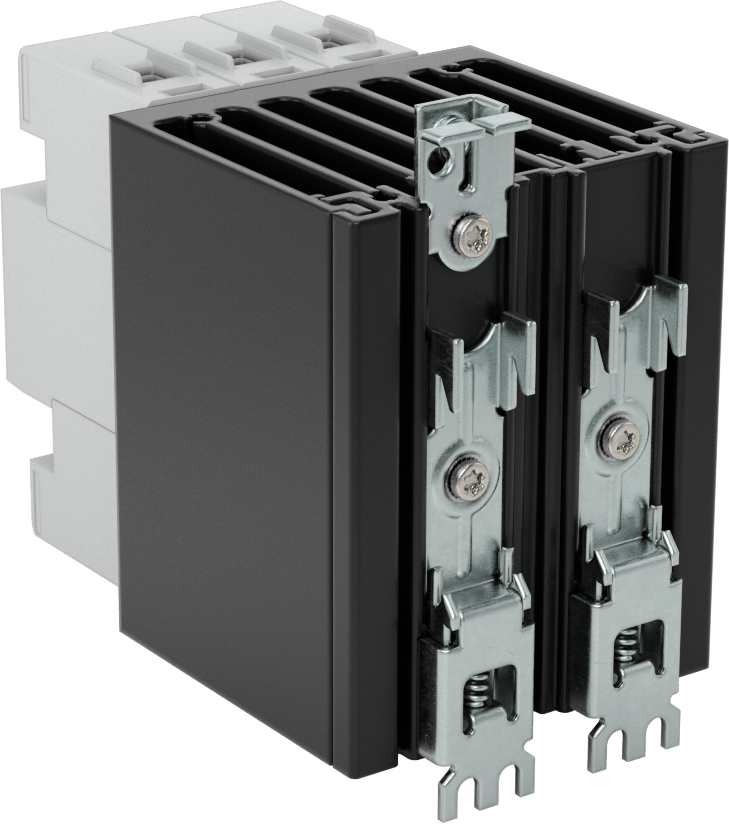

Montaj Konumu	DIN Rail/Surface
Çalışma Türü	Katı Hal
Röle Tipi	Standart
Anahtar hareketi	Anlık
Ölçü Birimleri	Metrik
UL Dosya Numarası	E172877
Tel Bağlantısı	Vidalı Kelepçe Terminali
Menşe Ülke	Malta
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	853649.0075
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

Mekanik rölelerin aksine, bu katı hal rölelerinin hareketli parçaları yoktur, bu nedenle daha az bakım gerektirir, daha uzun ömürlüdür, daha hızlı anahtarlama yapar ve daha sessizdir. Hızlı kurulum için 35 mm DIN rayına (DIN 3 olarak da bilinir) monte edilirler. Bu röleler bağlandığında bir LED göstergesi yanar, böylece kabloların doğru bağlandığını hızlıca doğrulayabilirsiniz. IP20 sınıfında olan terminalleri gömülüdür, bu sayede parmakların ve diğer nesnelerin canlı devrelere temas etmesini önler.

Entegre Isı Emici—Entegre ısı emicili röleler, rölenin akım değerini artırmak için ısıyı dağıtır.
