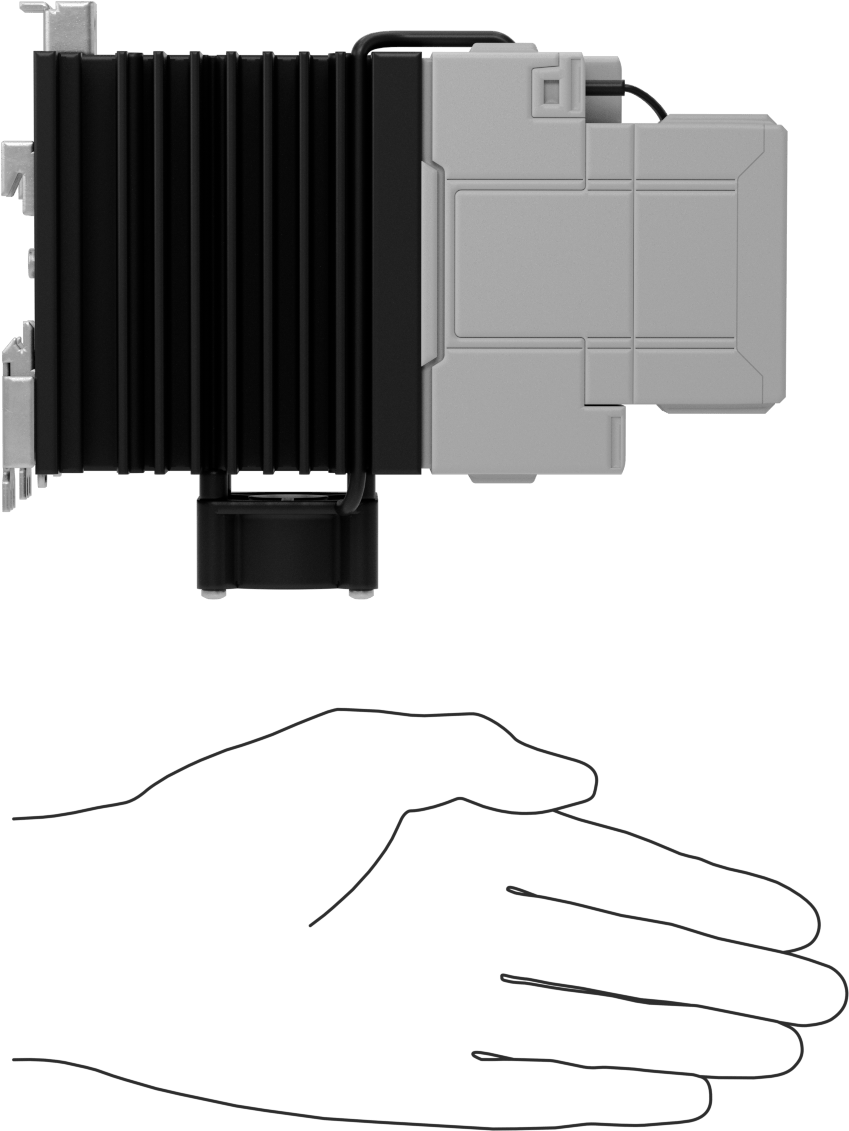

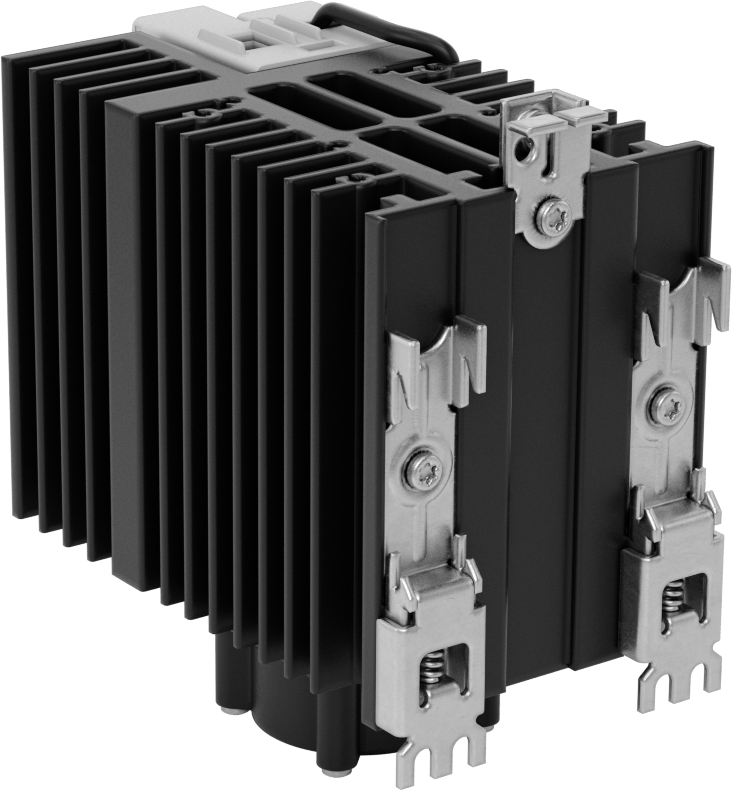

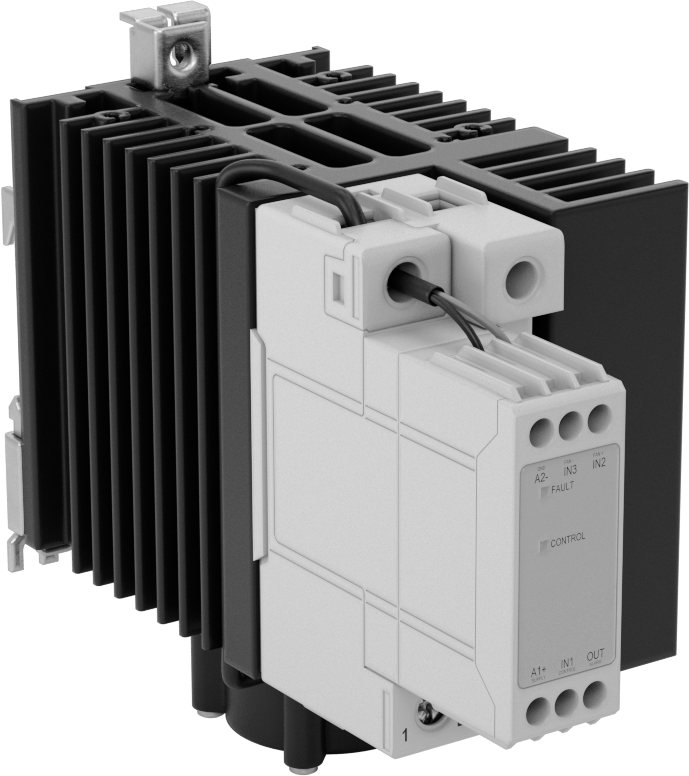

DIN Rayı Montajlı Katı Hal Rölesi
SPST-NO, 5-30V DC Giriş, 11 mA Kontrol, 85A @ 600V AC
| Kontrol Edilen Devre Sayısı | 1 |
| Anahtar Başlangıç Konumu | 1 Kapalı |
| Anahtar Tanımı | SPST-NO |
| Elektrik Fazı | Tekli |
| Terminal Sayısı | 4 |
| Giriş Gerilimi | 5V DC, 6V DC, 12V DC, 24V DC, 30V DC |
| Kontrol Akımı | 11 mA |
| Anahtarlama Akımı @ Gerilim (Yük Türü) | 85 amp @ 600V AC (Tam) |
| Anahtarlama Geriliminde Beygir Gücü | 2 hp @ 115V AC 5 hp @ 230V AC |
| Yükseklik | 5.12"13.00 cm |
| Genişlik | 2.76"7.01 cm |
| Derinlik | 5.247"13.33 cm |
| Özellikler | Entegre Isı Emici, Entegre Fan, LED Göstergesi |
| Sertifikasyon | C-UL Listeli, CE İşareti, UL Listed |
| Muhafaza Derecesi | IP20 |
| DIN Rayı Boyutu için | 35 mm |
| Montaj | |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Delik Çapı | 0.17"0.43 cm |
| Delik Sayısı | 3 |
| Montaj Konumu | DIN Rail/Surface |
| Çalışma Türü | Katı Hal |
| Röle Tipi | Standart |
| Anahtar hareketi | Anlık |
| Ölçü Birimleri | Metrik |
| UL Dosya Numarası | E172877 |
| Tel Bağlantısı | Vidalı Kelepçe Terminali |
| Menşe Ülke | Malta |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853649.0075 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Mekanik rölelerin aksine, bu katı hal rölelerinin hareketli parçaları yoktur, bu nedenle daha az bakım gerektirir, daha uzun ömürlüdür, daha hızlı anahtarlama yapar ve daha sessizdir. Hızlı kurulum için 35 mm DIN rayına (DIN 3 olarak da bilinir) monte edilirler. Bu röleler bağlandığında bir LED göstergesi yanar, böylece kabloların doğru bağlandığını hızlıca doğrulayabilirsiniz. IP20 sınıfında olan terminalleri gömülüdür, bu sayede parmakların ve diğer nesnelerin canlı devrelere temas etmesini önler.
Entegre Isı Emici—Entegre ısı emicili röleler, rölenin akım değerini artırmak için ısıyı dağıtır.
Entegre Fan—Entegre fanlı röleler, daha fazla ısı üreten uygulamalar için idealdir. Fan, ek soğutma sağlamak üzere otomatik olarak devreye girer. Sıcaklık 176° F’yi aştığında, bir alarm kontrolör veya gösterge ışığı gibi harici bir cihaza sinyal gönderir.
