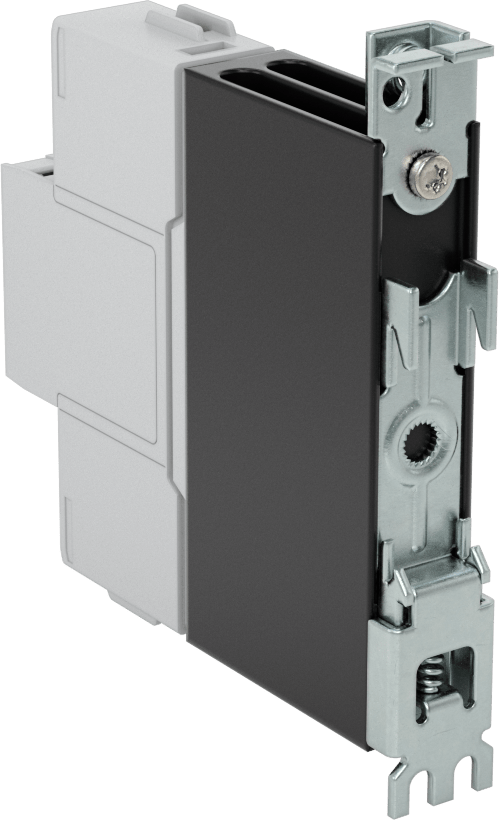

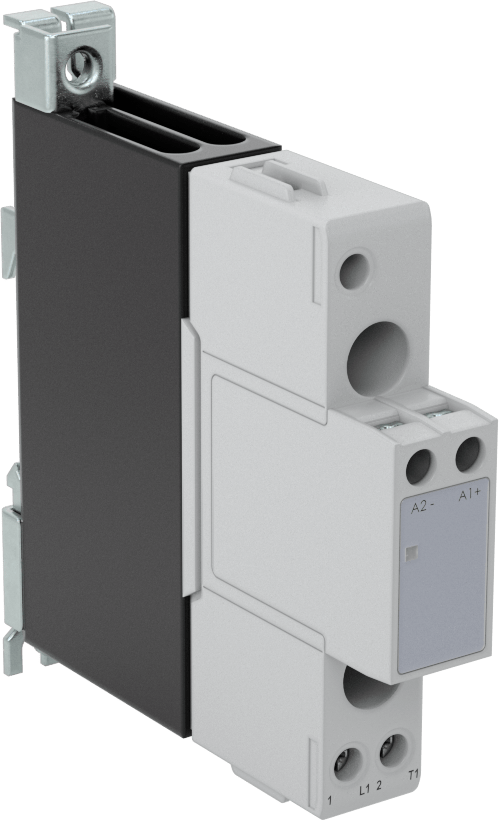

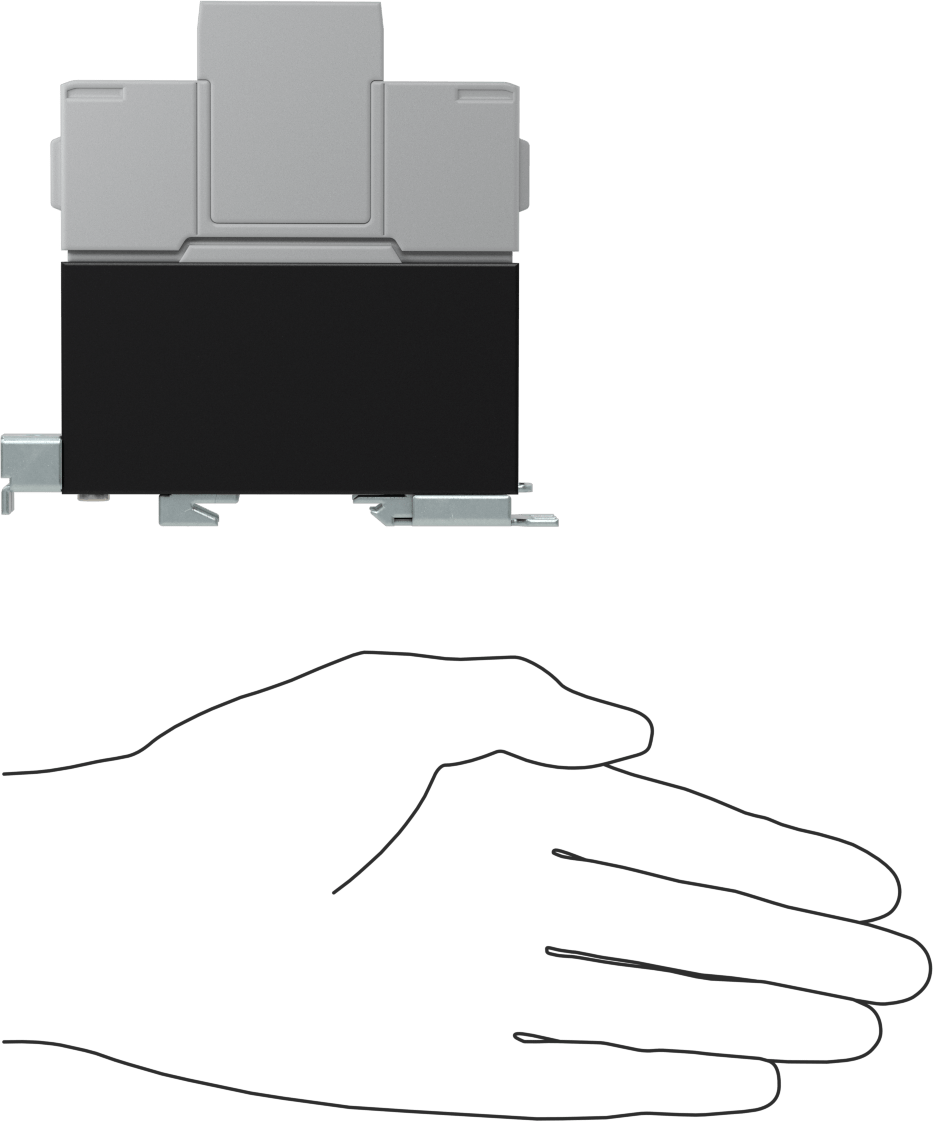

DIN Rayı Montajlı Katı Hal Rölesi

SPST-NO, 4-30V DC Giriş, 10 mA Kontrol Akımı, 0,7" (1.78 cm) Genişlik

Teknik Çizim

Kontrol Edilen Devre Sayısı	1
Anahtar Başlangıç Konumu	1 Kapalı
Anahtar Tanımı	SPST-NO
Elektrik Fazı	Tekli
Terminal Sayısı	4
Giriş Gerilimi	4V DC, 6V DC, 12V DC, 24V DC, 30V DC
Kontrol Akımı	10 mA
Anahtarlama Akımı @ Gerilim (Yük Türü)	20 amper @ 600V AC (Tam)
Anahtarlama Geriliminde Beygir Gücü	1/3 hp @ 115V AC 1 hp @ 230V AC
Yükseklik	4.33"11.00 cm
Genişlik	0.7"1.78 cm
Derinlik	3.447"8.76 cm
Özellikler	Entegre Isı Emici, LED Göstergesi
Sertifikasyon	C-UL Listeli, CE İşareti, UL Listed
Muhafaza Derecesi	IP20
DIN Rayı Boyutu için	35 mm
Montaj
Dahil Edilen Bağlantı Elemanları	Hayır
Delik Çapı	0.17"0.43 cm
Delik Sayısı	3
Montaj Konumu	DIN Rail/Surface
Çalışma Türü	Katı Hal
Röle Tipi	Standart
Anahtar hareketi	Anlık
Ölçü Birimleri	Metrik
UL Dosya Numarası	E172877
Tel Bağlantısı	Vida Terminali
Menşe Ülke	Malta
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	853649.0075
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

Mekanik rölelerin aksine, bu katı hal rölelerinin hareketli parçaları yoktur, bu nedenle daha az bakım gerektirir, daha uzun ömürlüdür, daha hızlı anahtarlama yapar ve daha sessizdir. Hızlı kurulum için 35 mm DIN rayına (DIN 3 olarak da bilinir) monte edilirler. Bu röleler bağlandığında bir LED göstergesi yanar, böylece kabloların doğru bağlandığını hızlıca doğrulayabilirsiniz. IP20 sınıfında olan terminalleri gömülüdür, bu sayede parmakların ve diğer nesnelerin canlı devrelere temas etmesini önler.

Entegre Isı Emici—Entegre ısı emicili röleler, rölenin akım değerini artırmak için ısıyı dağıtır.
