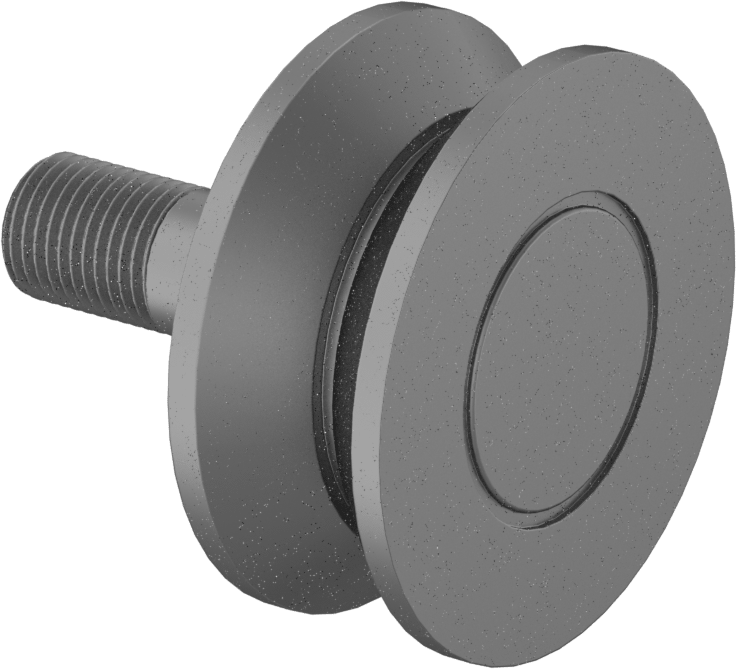

Dişli Ray Makarası, Altıgen Saplı Uç Tahriki

2“ Çap x 13/16 (2.06 cm)” Genişlikte Makara

Teknik Çizim

Tahrik Stili	Altıgen
Tahrik Konumu	Saplama Ucu
Silindir Malzemesi	Çelik
Silindir Profili	V
Conta ile	Evet
Rulo
Çap	2"5.08 cm
Genişlik	13/16"2.06 cm
Saplama
Çap	1/2"1.27 cm
Uzunluk	1 1/4"3.17 cm
Dişler
Boyut	1/2"-201.27 cm
Uzunluk	5/8"1.59 cm
Omuz
Çap	5/8"1.59 cm
Uzunluk	1/32"0.08 cm
Yiv
Genişlik	5/8"1.59 cm
Derinlik	5/16"0.79 cm
Maksimum Dönüş Hızı	6,000 rpm
Yük Kapasitesi
Statik Radyal	600 lb.
Dinamik Radyal	500 lb.
Statik İtme	370 lb.
Maksimum Sıcaklık	107°C
Rulman Tipi	Bilye
İçerir	Montaj Donanımı
Yük Yönü için	Kombine Radyal ve Eksenel, Radyal, İtme
Kılavuz Makara Tipi	Ray
Yağlayıcı	Chevron SRI2
Yağlayıcı Türü	Gres
Yağlama	Yağlanmış
Yağlama Yöntemi	Dolgulu
Silindir Montaj Tipi	Dişli Saplama
Saplama Malzemesi	Çelik
Ray Makarası Tipi	V-Yiv
Menşe Ülke	Amerika Birleşik Devletleri
DFARS Uyumluluğu	Özel Metaller COTS Muafiyeti
İhracat Kontrol Sınıflandırma Numarası (ECCN)	EAR99
REACH Uyumluluğu	Uygun Değil
RoHS Uyumluluğu	RoHS 3 (2015/863/EU) Uyumlu
Schedule B Numarası	848210.1000
ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu	Hayır

Saplamayı doğrudan bir bileşene vidalayın veya delikten geçirme montajı için bir somunla sabitleyin. Makaralar, V-Oluklu Ray Makaraları için Açılı Raylarla birlikte kullanılmak üzere tasarlanmıştır. Radyal ve itme (üst ve yan) yüklerini taşır ve kirli ortamlarda iyi çalışır çünkü kalıntılar açılı raydan düşer. Kam takipçileri olarak da bilinen ray makaraları, yönlendirme ve konumlandırma işleri sırasında yükleri destekler. Tüm makaralar kalıcı olarak yağlanmıştır.

Conta ile — Contalı makaralar, korumalı makaralardan daha iyi toz ve diğer kirleticileri engeller, ancak daha fazla ısı tutar. Contaları ayrıca yağlayıcının tutulmasına da yardımcı olur.
