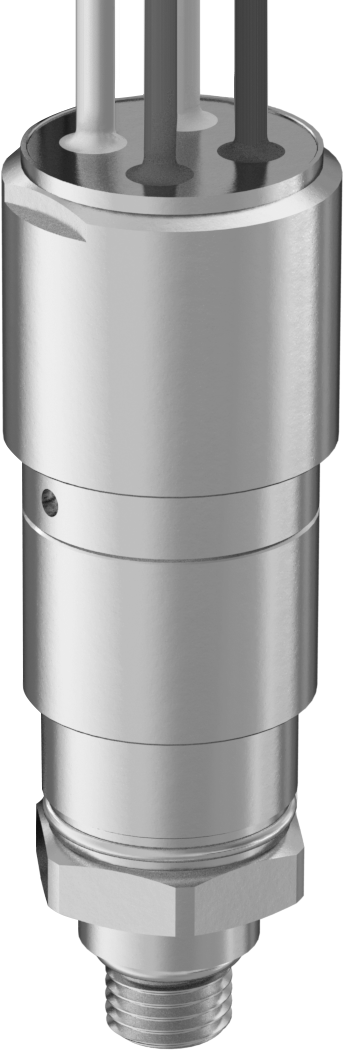

Kompakt Basınç Şalteri, Kılavuzlu, UN/UNF SAE Düz
100-1000 PSI Ayar Noktası
| Tel Bağlantısı | Tel Uçları |
| Boru Bağlantısı | 7/16"-20 Dişli UN/UNF (SAE Düz) Erkek Boru1.11 cm |
| Ayarlama Mekanizmasının Konumu | İç |
| Basınç Ayar Noktası Aralığı | 100 psi ila 1,000 psi |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | 90 psi6.2 bar |
| Maksimum Sürekli Basınç | 5,000 psi345 bar |
| Maksimum Kısa Süreli Basınç | 8,000 psi552 bar |
| Hassasiyet | ±5% |
| Gerilimde Maksimum Anahtarlama Akımı | 3 amp @ 28V DC 5 amp @ 125V AC 5 amp @ 250V AC |
| İşlem Sıcaklığı Aralığı | -40° F ila 212° F |
| Bağlantı Malzemesi | 316 Paslanmaz Çelik |
| Birlikte Kullanım | Hava, Dizel Yakıt, Benzin, Hidrolik Sıvı, Doğal Gaz, Yağ, Su |
| Muhafaza Derecesi | IP67, NEMA 6 |
| Sertifikasyon | CE İşareti, CSA Certified, UL Listed |
| CSA Dosya Numarası | 055528_0_000 |
| Çevre | Aşındırıcı, Tozlu, Dış Mekan, Dalgıç, Yıkama, Islak |
| Kontrol Edilen Devre Sayısı | 1 |
| Anahtar Başlangıç Konumu | 1 Kapalı, 1 Açık |
| Çevre Sıcaklığı | -40° F ila 212° F |
| Yükseklik | 3 1/4"8.25 cm |
| Malzeme | |
| Gövde | 316 Paslanmaz Çelik |
| Conta | Buna-N |
| Ölçü Birimi | İnç Kare Başına Pound |
| Şu platformlarda çalışır | Basınç |
| Çalışma Türü | Mekanik |
| Ayar Noktası Ayarlanabilirliği | Ayarlanabilir |
| Anahtar Tanımı | SPDT |
| UL Dosya Numarası | E38812 |
| Genişlik | 1 1/8"2.86 cm |
| Tel Uçları | |
| Adet | 3 |
| Uzunluk | 12"30.48 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Geleneksel basınç şalterlerinden en az üçte bir oranında daha ince olan yuvarlak gövdeleri sayesinde, bu şalterler dar ve sıkışık alanlara sığar. Genellikle, ekipmanı açıp kapatmak, otomatik kontrolleri etkinleştirmek veya belirlenen basınca ulaştıklarında alarm sinyali vermek amacıyla, sınırlı alana sahip pompalara ve hidrolik sistemlere entegre edilirler. Bu anahtarlar tek kutuplu, çift atımlıdır (SPDT) ve bir cihazı kapalıdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) getirebilir. Ayrıca en az bir Amerikan, Kanada veya Avrupa güvenlik standardına uygundurlar.
İç Ayar — İç ayar noktasına sahip anahtarlar, yanlışlıkla ayarların değişmesini önlemek için kayar bir kapağa sahiptir.
IP67 Muhafaza Sınıfı — IP67 ve NEMA 6 sınıfı anahtarlar, yıkama ve geçici daldırma sırasında toz ve suyu dışarıda tutar.
NEMA 6 Muhafaza Sınıfı—IP67 ve NEMA 6 sınıfı anahtarlar, yıkama ve geçici daldırma sırasında toz ve suyu dışarıda tutar.
