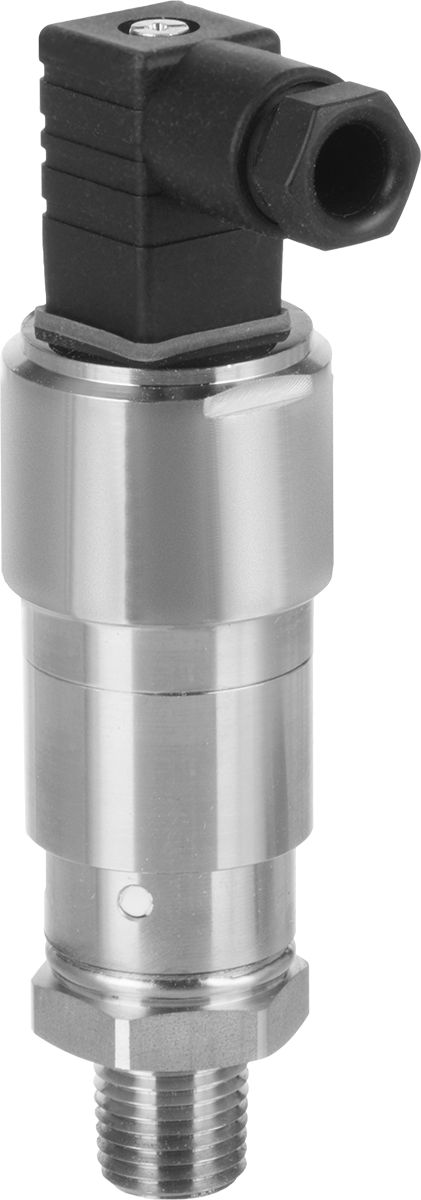

Kompakt Basınç Şalteri, DIN
1/4 NPT, 500-5000 PSI Ayar Noktası
| Elektrik Bağlantısı | DIN C |
| Boru Bağlantısı | 1/4 Dişli NPT Erkek Boru |
| Ayarlama Mekanizmasının Konumu | İç |
| Basınç Ayar Noktası Aralığı | 500 psi ila 5,000 psi |
| Ayar Noktası ile Sıfırlama Noktası Arasındaki Yaklaşık Fark | 415 psi29 bar |
| Maksimum Sürekli Basınç | 10,000 psi689 bar |
| Maksimum Kısa Süreli Basınç | 15,000 psi1034 bar |
| Hassasiyet | ±5% |
| Gerilimde Maksimum Anahtarlama Akımı | 3 amp @ 125V AC 2 amp @ 30V DC |
| İşlem Sıcaklığı Aralığı | -40° F ila 212° F |
| Bağlantı Malzemesi | 316 Paslanmaz Çelik |
| Birlikte Kullanım | Hava, Dizel Yakıt, Benzin, Hidrolik Sıvı, Doğal Gaz, Yağ, Su |
| Muhafaza Derecesi | IP67, NEMA 6 |
| Sertifikasyon | CE İşareti |
| Çevre | Aşındırıcı, Tozlu, Dış Mekan, Dalgıç, Yıkama, Islak |
| Çevre Sıcaklığı | -40° F ila 212° F |
| Yükseklik | 4 1/4"10.79 cm |
| Malzeme | |
| Gövde | 316 Paslanmaz Çelik |
| Conta | Buna-N |
| Ölçü Birimi | İnç Kare Başına Pound |
| Kontrol Edilen Devre Sayısı | 1 |
| Terminal Sayısı | 4 |
| Şu platformlarda çalışır | Basınç |
| Çalışma Türü | Mekanik |
| Ayar Noktası Ayarlanabilirliği | Ayarlanabilir |
| Anahtar Tanımı | SPDT |
| Anahtar Başlangıç Konumu | 1 Kapalı, 1 Açık |
| Genişlik | 1 3/4"4.44 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (14/06/2023, 235 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Evet |
Geleneksel basınç şalterlerinden en az üçte bir oranında daha ince olan yuvarlak gövdeleri sayesinde, bu şalterler dar ve sıkışık alanlara sığar. Genellikle, ekipmanı açıp kapatmak, otomatik kontrolleri etkinleştirmek veya belirlenen basınca ulaştıklarında alarm sinyali vermek amacıyla, sınırlı alana sahip pompalara ve hidrolik sistemlere entegre edilirler. Bu anahtarlar tek kutuplu, çift atımlıdır (SPDT) ve bir cihazı kapalıdan açık konuma (normalde açık) veya açık konumdan kapalı konuma (normalde kapalı) getirebilir. Ayrıca en az bir Amerikan, Kanada veya Avrupa güvenlik standardına uygundurlar.
İç Ayar — İç ayar noktasına sahip anahtarlar, yanlışlıkla ayarların değişmesini önlemek için kayar bir kapağa sahiptir.
IP67 Muhafaza Sınıfı — IP67 ve NEMA 6 sınıfı anahtarlar, yıkama ve geçici daldırma sırasında toz ve suyu dışarıda tutar.
NEMA 6 Muhafaza Sınıfı—IP67 ve NEMA 6 sınıfı anahtarlar, yıkama ve geçici daldırma sırasında toz ve suyu dışarıda tutar.
