Uzaktan Konumlandırmalı Hava Yön Kontrol Valfi, İki Kollu, Tek Hareketli

Bu vanaları çalıştıran basma düğmeleri mantık ünitesinden ayrıdır, bu sayede bunları makinelerden uzakta konumlandırabilirsiniz. Düğmelere aynı anda iki elinizle basmanız gerektiğinden, çalışanları makinelerin kazara çalışmasından korurlar. 3 yollu ve 3/2 vanalar olarak da bilinen bu vanalar, silindiri uzatmak gibi tek bir hareket oluşturur. Vanalar, hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur. Normalde kapalıdırlar ve çalıştırılana kadar hava akışını engellerler. Geri dönüş tahriki yay ile sağlanır, bu nedenle aktüatörü bıraktığınız anda vanalar başlangıç konumlarına geri döner. Kapalı konumda, sistemden havayı tahliye ederler ve ekipmanın sıfırlanmasını sağlayarak hareketin tekrarlanabilmesini sağlarlar.

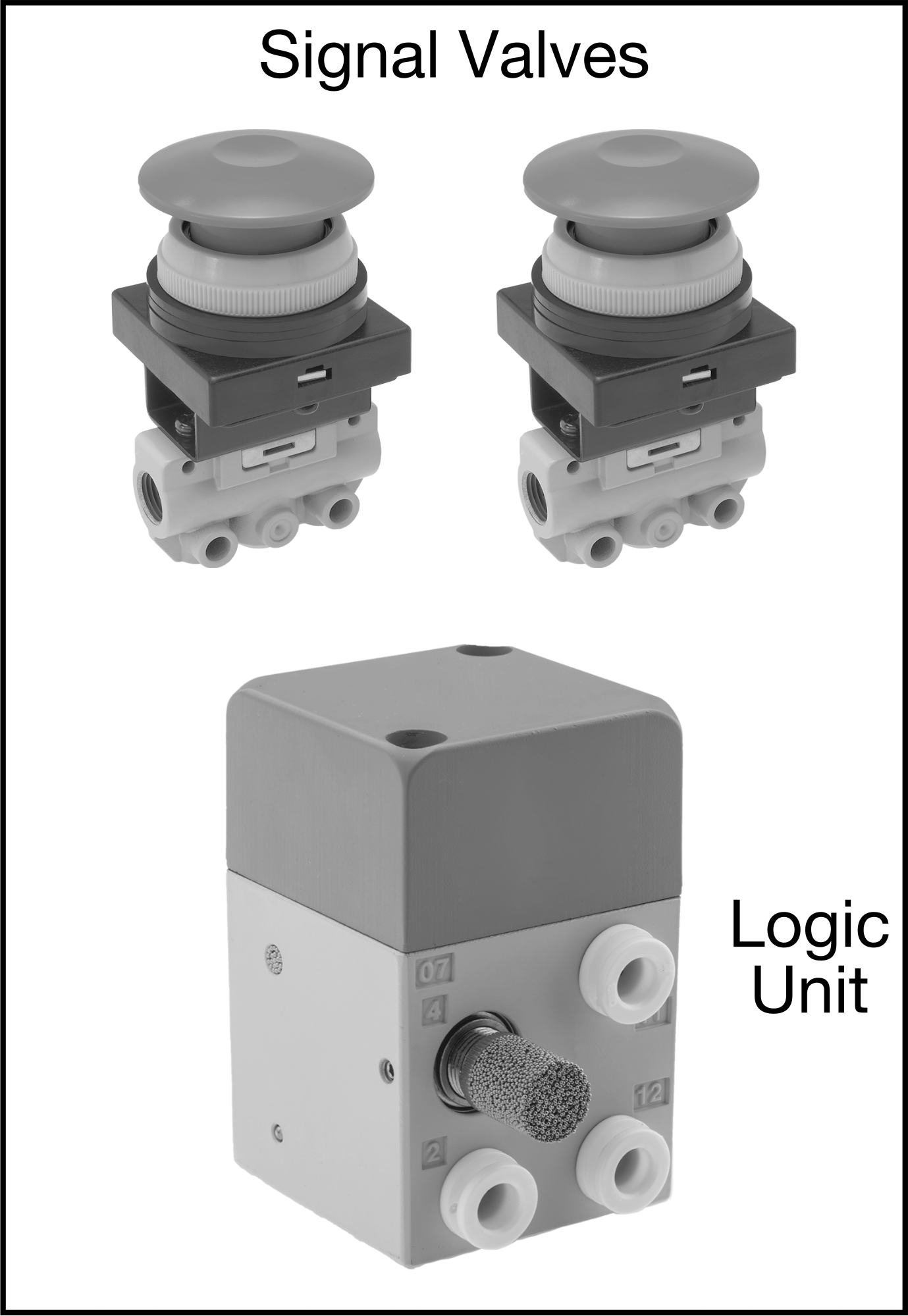

Not: Vana, bir mantık ünitesi ve iki sinyal vanasından oluşan komple bir ünite olarak satılmaktadır. Belirtilen bağlantı noktası boyutu, mantık ünitesi içindir. Sinyal valfi bağlantı noktası boyutu 1/8 NPT dişi'dir.

Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
