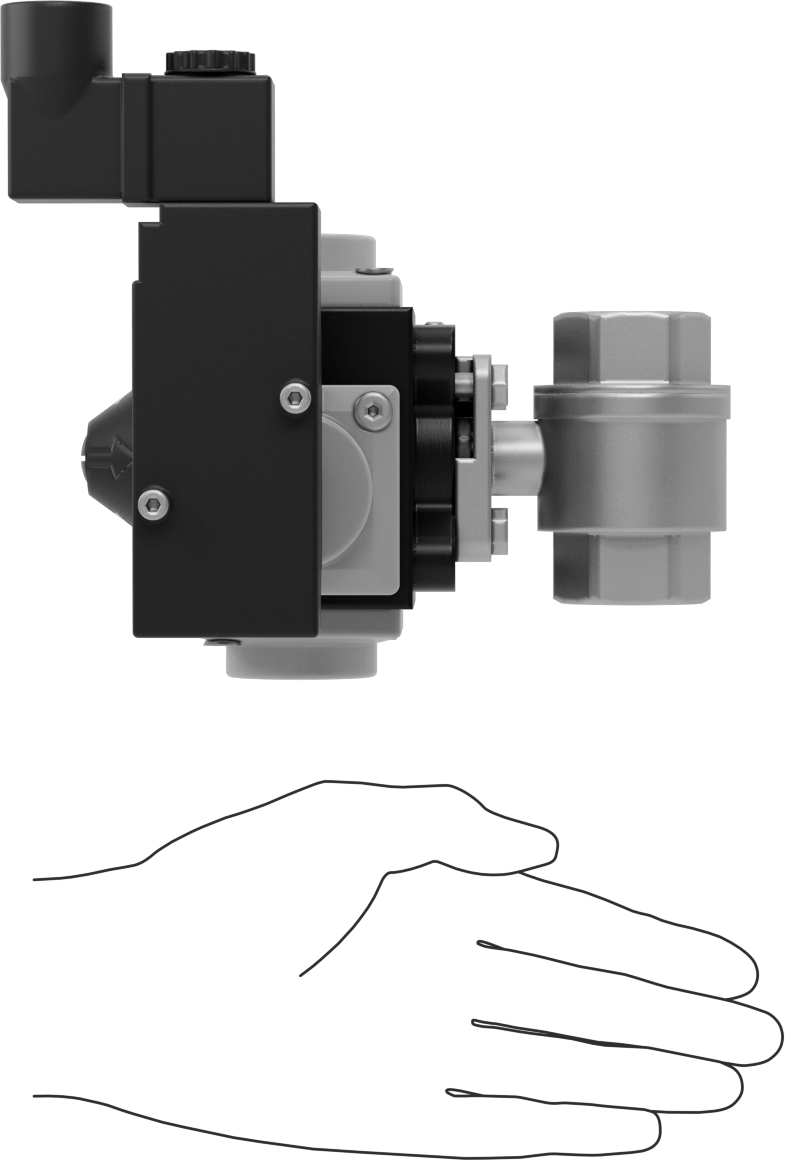

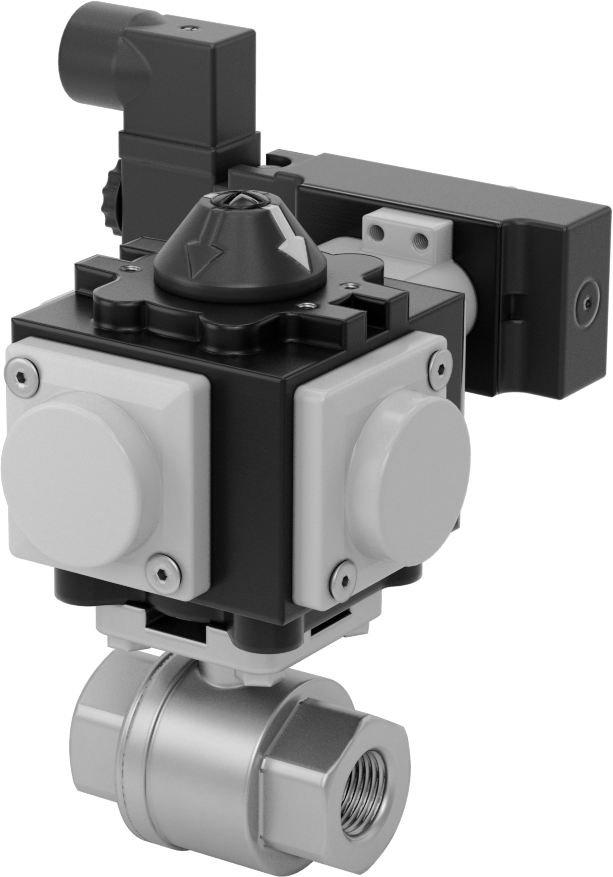

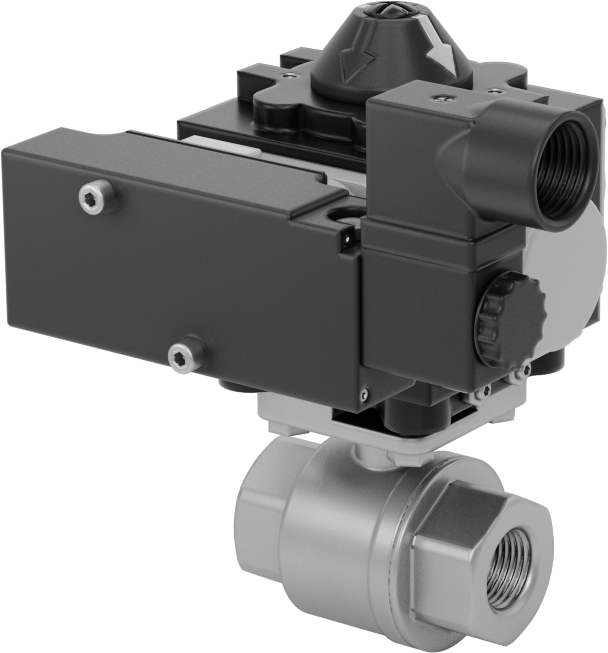

Yüksek Akışlı Hava Tahrikli NEMA 4X 316 Paslanmaz Çelik Gövde Valfi
DIN Connection, Çift Etkili, 1/2 NPT Dişi
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Bilye |
| Bağlantı Tipi | Konektör |
| Şekil | Düz |
| Çalıştırma | Hava |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Kablo Kanalı Standart Boyutu | 1/2 |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava ile Kapanan, Hava ile Açılan |
| Kare Tırnak Boyutu için | Su, Yağ, Hava, Argon, Helyum, Neon, Buhar, Xenon, Kripton |
| Bağlantı Noktası Türü | Dolu |
| Bağlantı Tipi | Boru |
| Bağlantı Stili | Dişli |
| Boru Çapı | 1/21.27 cm |
| Cins | Dişi |
| Diş Tipi | NPT |
| Akış Katsayısı (Cv) | 38 |
| Maksimum Basınç | 1500 psi @ 100° F |
| Maksimum Buhar Basıncı | 100 psi @ 338° F |
| Basınç Düşüşü | Basınç Düşüşü Destekli |
| Gerekli Min. Basınç Düşüşü | 60 psi4.1 bar |
| Manuel Geçiş | Hayır |
| Çalıştırma Süresi | 0.25 sec. |
| Sıcaklık Aralığı | 0° ila 335° F |
| Aktüatör Sıcaklık Aralığı | 0° ila 140° F |
| Gerilim | 120V AC |
| Frekans | 60 Hz |
| Gövde Malzemesi | 316 Paslanmaz Çelik |
| Bilye Malzemesi | 316 Paslanmaz Çelik |
| Conta Malzemesi | PTFE Plastik |
| Koltuk Malzemesi | PTFE Plastik |
| Ambalaj Malzemesi | PTFE Plastik |
| Aktüatör Muhafaza Malzemesi | Alüminyum |
| Valf Uzunluğu | 2 13/16"7.14 cm |
| Vana Genişliği | 1 7/8"4.76 cm |
| Aktüatör Montaj Tipi | Doğrudan |
| Aktüatör Uzunluğu | 4 1/4"10.79 cm |
| Aktüatör Genişliği | 6 1/4"15.88 cm |
| Toplam | |
| Uzunluk | 6 3/16"15.72 cm |
| Yükseklik | 6 5/16"16.03 cm |
| Genişlik | 6 1/4"15.88 cm |
| Hava | |
| Bağlantı | 1/2 NPT Dişi |
| Basınç Aralığı | 70 ila 120 psi |
| Montaj Yönü | Yatay |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Görsel Akış Göstergesi | Evet |
| Yığın Yönü için | Evet |
| Tel Bağlantı Tipi | DIN |
| DIN Türü | B |
| Çevre Derecelendirmesi | NEMA 4X |
| Pilot Valf Dahil | Evet |
| Kimyasal Direnç | |
| Mükemmel | Aseton, Hava, Amonyak, Argon, Bütan, Karbondioksit, Deiyonize Su, Dizel Yakıt, Akaryakıt, Benzin, Helyum, Gazyağı, Kripton, Metil Etil Keton, Doğal Gaz, Neon, Nitrik Asit (%100 Konsantrasyon), Nitrik Asit (%25 Konsantrasyon), Nitrik Asit (%50 Konsantrasyon), Azot, Yağ, Oksijen, Sabun Çözeltileri, Sodyum Hidroksit (%25 Konsantrasyon), Sodyum Hidroksit (%50 Konsantrasyon), Sodyum Hidroksit (%75 Konsantrasyon), Buhar, Sülfürik Asit, Toluen, Su, Xenon, Ksilen |
| Orta | Klor, Sitrik Asit (%100 Konsantrasyon), Sitrik Asit (%25 Konsantrasyon), Sitrik Asit (%50 Konsantrasyon), Etilen Glikol, Mineral Solvent, Fosforik Asit (%25 Konsantrasyon), Fosforik Asit (%50 Konsantrasyon), Propan |
| Yetersiz | Sodyum Hipoklorit (%100 Konsantrasyon), Sodyum Hipoklorit (%25 Konsantrasyon), Sodyum Hipoklorit (%50 Konsantrasyon) |
| Uyarı Mesajı | Kimyasal uyumluluk, ürünün kullanıldığı koşullara göre müşteri tarafından belirlenmelidir, diğer kimyasalların varlığı dahil, sıcaklık, ve kıvam. |
| RoHS | RoHS 3 (2015/863/EU) Uyumlu |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Tayvan |
| Schedule B | 848180.9040 |
| ECCN | 2B999 |
Aktüatörlü küresel vanalar olarak da bilinen bu vanalar, diğer hava tahrikli vanalara göre daha yüksek akış hızları sağlar. Sıkıştırılmış hava ile çalışır ve motor tahrikli vanalara göre akışı daha hızlı bir şekilde otomatik olarak başlatır ve durdurur. Aktüatöre giden havayı, ürünle birlikte verilen elektrikli pilot vana veya manuel açma/kapama vanası (ürünle birlikte verilmez) kullanarak kontrol etmeniz gerekir.
Çift etkili aktüatörler, vanayı açmak ve kapatmak için hava basıncına ihtiyaç duyar. Bir kez çalıştırıldığında, bu vanalar hava basıncı uygulanana kadar çalışır durumda kalır, bu nedenle bir vana başlangıç konumuna sahip değildirler.
316 paslanmaz çelik vanalar, mükemmel korozyon direncine sahiptir.
Basınç düşüşü destekli valflerin çalışması için giriş ve çıkış arasında minimum bir basınç düşüşü gerekir; giriş basıncı, çıkış basıncından daha yüksek olmalıdır.
Doğrudan montajlı aktüatörler, hareketi en aza indirgemek ve aşınmayı azaltmak için vana gövdesine doğrudan takılır.
Tam portlu vanalar akışı kısıtlamaz. NEMA 4X vanalar, yıkamaya, su sıçramasına, aşındırıcı sıvılara ve toza dayanıklıdır.
Aktüatörün üstünde görsel akış göstergesi bulunan vanalar, vananın açık mı yoksa kapalı mı olduğunu gösterir.
Akış katsayısı (Cv), giriş ve çıkış arasında 1 psi fark bulunan tamamen açık bir vanadan 60° F sıcaklıkta akacak su miktarını (dakikada galon cinsinden) ifade eder.
