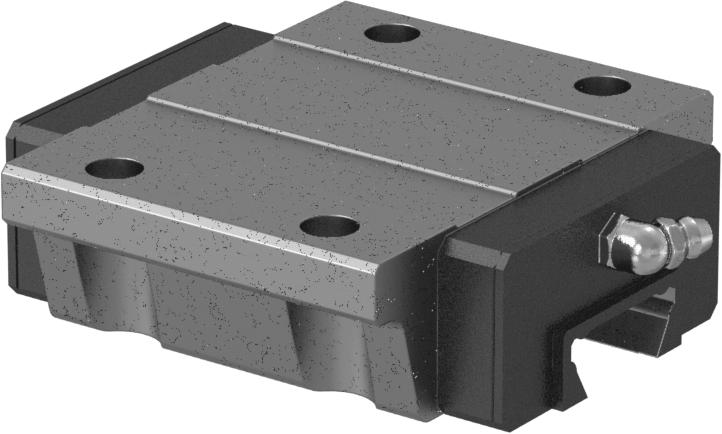

Yatay Montajlı Bilyalı Rulmanlı Taşıyıcı
28 mm Genişlikte Kılavuz Ray için Flanşlı
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Flanşlı |
| Rulman Tipi | Bilye |
| Yük Sabitlemesi | Alttan |
| Ray Genişliği İçin | 28 mm |
| Dinamik Yük Kapasitesi | 10,250 lbs. |
| Statik Yük Kapasitesi | 14,450 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 415 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 515 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 255 ft.-lbs. |
| Toplam Yükseklik | 42 mm |
| Taşıyıcı Genişliği | 90 mm |
| Taşıyıcı Uzunluğu | 97 mm |
| Taşıyıcı Malzemesi | Çelik |
| Yatak Malzemesi | Çelik |
| Uç Conta Malzemesi | Kauçuk |
| Maksimum Sıcaklık | 79°C |
| Montaj | |
| Delik Sayısı | 4 |
| Delik Çapı | 9 mm |
| Delik Derinliği | 10 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yağlama | Yağlanmış |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama Girişi | Gres Yağlama Noktası |
| Gres Yağlama Noktası | |
| Dahil | Evet |
| Diş Boyutu | M6 |
| Diş Tipi | Metrik |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya veya Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürünler | Çelik Kılavuz Raylar |
| Sipariş Üzerine Üretilen Çelik Kılavuz Raylar | |
| El Frenleri | |
| Montaj Deliği Tapaları |
Yatay yüzeylerde kullanılmak üzere tasarlanan bu taşıyıcılar, ray üzerindeki bilyalı rulmanların temas açısı sayesinde diğer taşıyıcılara göre daha uzun ömürlüdür. Bilyalı rulmanlar, ağır yükler altında yüksek hızlarda hassas hareket ve konumlandırma sağlar. Uç contaları, yağlayıcıyı içeride tutarken kirin girmesini engeller. Kullanıcı arabaları raylar üzerinde hareket ederken rayları kirleticilerden korumak için kılavuz ray körükleri ekleyin.
Flanşlı taşıyıcılarda, yükleri sabitlerken erişim için delikler bulunur.
Kullanım arabalarını yerinde sabitlemek için bir el freni takın. Kurulum için freni, kullanım arabasının monte edildiği yüzeye sabitleyin.
Montaj deliği tapaları, montaj bağlantı elemanlarını korozyondan korur.
