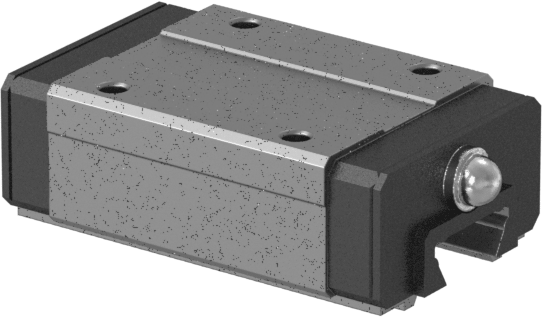

Yatay Montajlı Bilyalı Rulmanlı Taşıyıcı
15 mm genişliğinde kılavuz ray için
| Taşıyıcı ve Kılavuz Ray Tipi | Bilyalı Rulman |
| Taşıyıcı Profili | Standart |
| Rulman Tipi | Bilye |
| Yük Sabitlemesi | Üstten |
| Ray Genişliği İçin | 15 mm |
| Dinamik Yük Kapasitesi | 3,100 lbs. |
| Statik Yük Kapasitesi | 4,600 lbs. |
| Statik Eğim Moment Yük Kapasitesi | 70 ft.-lbs. |
| Statik Yuvarlanma Moment Yük Kapasitesi | 85 ft.-lbs. |
| Statik Sapma Momenti Yükü Kapasitesi | 44 ft.-lbs. |
| Toplam Yükseklik | 24 mm |
| Taşıyıcı Genişliği | 34 mm |
| Taşıyıcı Uzunluğu | 57 mm |
| Taşıyıcı Malzemesi | Çelik |
| Yatak Malzemesi | Çelik |
| Uç Conta Malzemesi | Kauçuk |
| Maksimum Sıcaklık | 79°C |
| Montaj | |
| Delik Sayısı | 4 |
| Delik Diş Boyutu | M4 |
| Delik Diş Adımı | 0.7 mm |
| Delik Derinliği | 7 mm |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Yağlama | Yağlanmış |
| Yağlayıcı | Lityum Kalınlaştırıcılı Gres |
| Yağlama Girişi | Gres Yağlama Noktası |
| Gres Yağlama Noktası | |
| Dahil | Evet |
| Montaj Deliği Çapı | 4 mm |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya veya Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848210.5012 |
| ECCN | EAR99 |
| İlgili Ürünler | Çelik Kılavuz Raylar |
| Sipariş Üzerine Üretilen Çelik Kılavuz Raylar | |
| El Frenleri | |
| Montaj Deliği Tapaları |
Yatay yüzeylerde kullanılmak üzere tasarlanan bu taşıyıcılar, ray üzerindeki bilyalı rulmanların temas açısı sayesinde diğer taşıyıcılara göre daha uzun ömürlüdür. Bilyalı rulmanlar, ağır yükler altında yüksek hızlarda hassas hareket ve konumlandırma sağlar. Uç contaları, yağlayıcıyı içeride tutarken kirin girmesini engeller. Kullanıcı arabaları raylar üzerinde hareket ederken rayları kirleticilerden korumak için kılavuz ray körükleri ekleyin.
Standart taşıyıcılar, flanşlı taşıyıcılardan daha dardır, bu da onları dar alanlar için daha uygun hale getirir.
Kullanım arabalarını yerinde sabitlemek için bir el freni takın. Kurulum için freni, kullanım arabasının monte edildiği yüzeye sabitleyin.
Montaj deliği tapaları, montaj bağlantı elemanlarını korozyondan korur.
