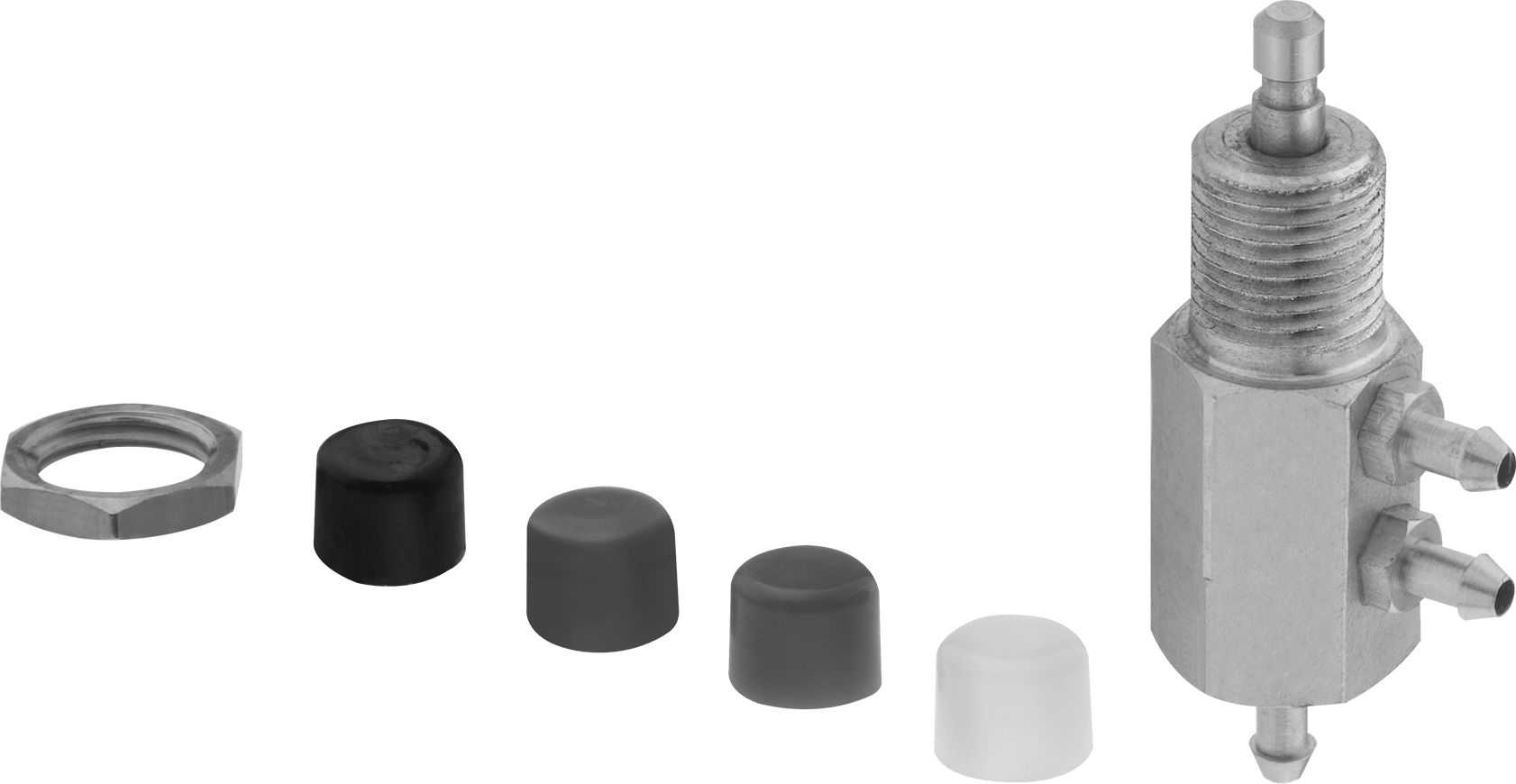

Hava Yön Kontrol Vanası, Normalde Açık/Kapalı
1/16" (0.16 cm) Dikenli Erkek
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |
| Hava Yön Kontrol Valfi Tipi | 3 Yollu |
| Akış Şekli | 3/2 |
| Valf Başlangıç Konumu | Normalde Kapalı, Normalde Açık |
| Oluşturulan Hareket Sayısı | 1 |
| Hava Silindiri Tipi | Tek Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | Yay |
| Aktüatör Modeli | Düğme |
| Aktüatör Rengi | Siyah, Yeşil, Kırmızı, Beyaz |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Dişli |
| Giriş Borusu İç Çapı için | 1/16"0.16 cm |
| Giriş Cinsiyeti | Erkek |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Borusu İç Çapı İçin | 1/16"0.16 cm |
| Çıkış Cinsiyeti | Erkek |
| Egzoz Bağlantı Tipi | Dişli |
| Egzoz Borusu İç Çapı için | 1/16"0.16 cm |
| Egzoz Cinsiyeti | Erkek |
| Maksimum Akış Hızı | 1.4 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.025 |
| Basınç Aralığı | 0-100 psi |
| Sıcaklık Aralığı | 35° F ila 230° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Pirinç |
| Toplam | |
| Uzunluk | 3/8"0.95 cm |
| Genişlik | 3/8"0.95 cm |
| Yükseklik | 1 1/4"3.17 cm |
| Montaj Türü | Panel Montajı |
| Panel Açıklığı Çapı İçin | 1/4"0.64 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| İçerir | Dört adet Aktüatör Basma Düğmesi Kapağı |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 848120.0070 |
| ECCN | EAR99 |
Aktüatörü iterek veya çevirerek bu valfleri manuel olarak kontrol edin. 3 yollu veya 3/2 valfler olarak da bilinen bu valfler, silindiri uzatmak gibi tek bir hareket oluşturur. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını tahliye ederek hareket oluşturur. Kapalı konumda, sistemdeki hava basıncını tahliye ederek ekipmanın sıfırlanmasını ve hareketin tekrarlanmasını sağlar. Hem normalde kapalı hem de normalde açık olan valfler, hava akışını engellemek veya çalıştırılana kadar havanın akmasına izin vermek için takılabilir.
Yaylı geri dönüşlü vanalar, aktüatörü bıraktığınız anda başlangıç konumlarına geri döner.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
