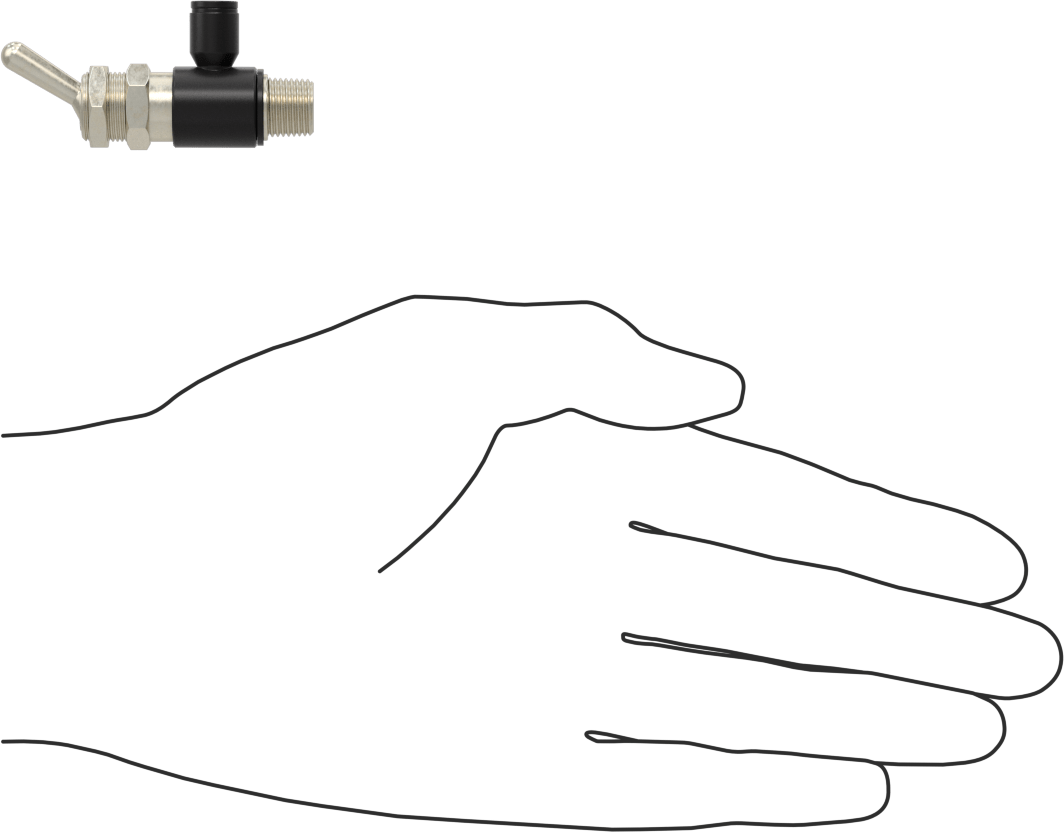

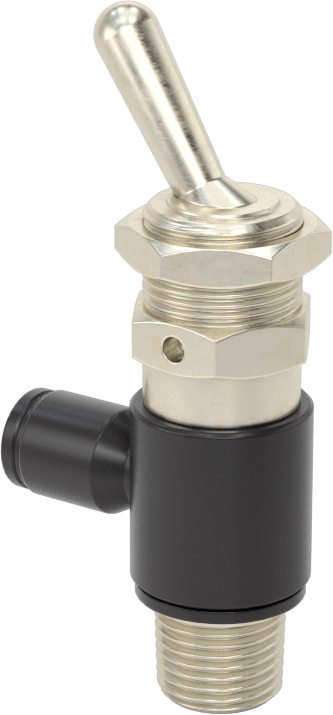

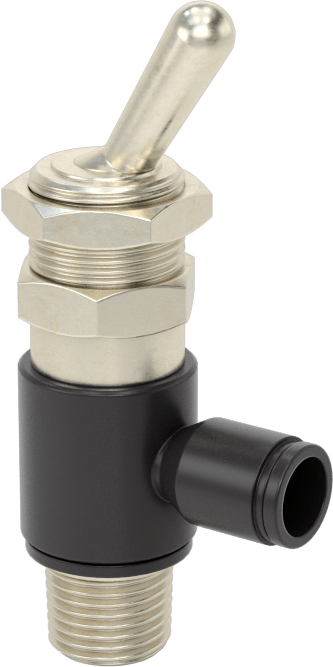

Hava Yön Kontrol Vanası
1/8 NPT Erkek x 1/4" (0.64 cm) Bas-Bağlan Dişi
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Poppet |
| Hava Yön Kontrol Valfi Tipi | 3 Yollu |
| Akış Şekli | 3/2 |
| Valf Başlangıç Konumu | Normalde Kapalı, Normalde Açık |
| Oluşturulan Hareket Sayısı | 1 |
| Hava Silindiri Tipi | Tek Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | El |
| Aktüatör Modeli | Toggle |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Tak ve Bağlan |
| Giriş Borusu Dış Çapı için | 1/4"0.64 cm |
| Giriş Cinsiyeti | Dişi |
| Çıkış Bağlantı Tipi | Dişli |
| Çıkış Boyutu | 1/8 NPT |
| Çıkış Cinsiyeti | Erkek |
| Maksimum Akış Hızı | 6.72 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.048 |
| Basınç Aralığı | 0-145 psi |
| Sıcaklık Aralığı | 15° F ila 175° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Naylon Plastik |
| Toplam | |
| Uzunluk | 1 1/8"2.86 cm |
| Genişlik | 5/8"1.59 cm |
| Yükseklik | 2 1/8"5.40 cm |
| Aktüatör Hareket Aralığı | 32° |
| Montaj Türü | Panel Montajı |
| Panel Açıklığı Çapı İçin | 1/2"1.27 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | REACH (EC 1907/2006) (21/01/2025, 247 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Fransa |
| Schedule B | 848120.0070 |
| ECCN | EAR99 |
Bu vanaları, aktüatörü iterek veya çevirerek manuel olarak kontrol edin. 3 yollu veya 3/2 vanalar olarak da bilinen bu vanalar, bir silindirin uzaması gibi tek bir hareket gerçekleştirir. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını dışarı atarak hareket oluştururlar. Kapalı konumda, sistemdeki hava basıncını boşaltarak ekipmanın sıfırlanmasını ve eylemin tekrarlanabilmesini sağlarlar. Egzoz bağlantısı olmayan vanalar, havayı atmosfere boşaltır.
Hem normalde kapalı hem de normalde açık olan vanalar, hava akışını engellemek veya çalıştırılana kadar havanın akmasına izin vermek için monte edilebilir.
Elle geri dönüşlü vana, çalıştırıldığında çalışır durumda kalır ve yalnızca aktüatörü tekrar hareket ettirdiğinizde başlangıç konumuna geri döner.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
