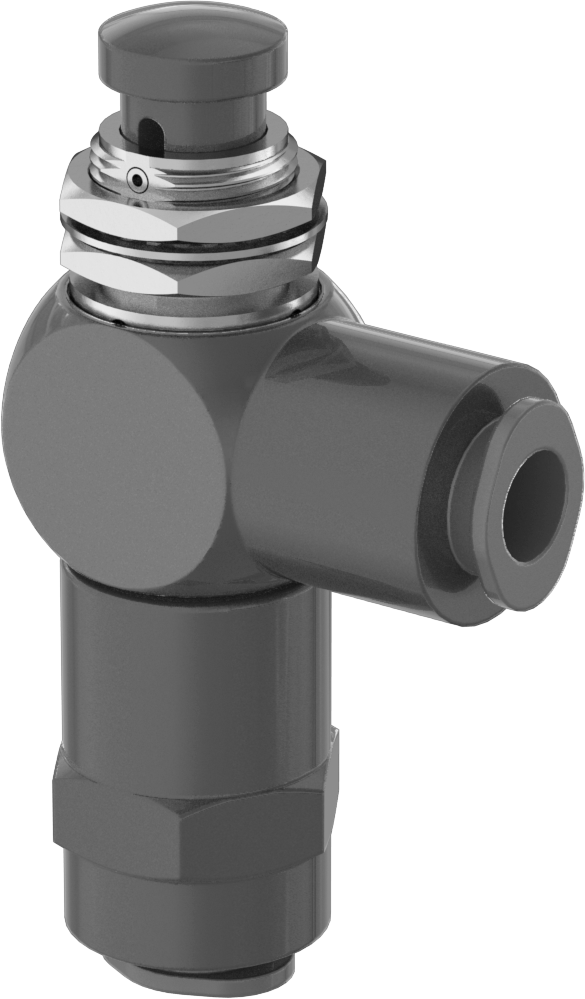

Hava Yön Kontrol Vanası, Yaylı Geri Dönüş ile
1/4" (0.64 cm) Tak-Çalıştır Dişi, 2-1/4" (5.71 cm) Yükseklik
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Poppet |
| Hava Yön Kontrol Valfi Tipi | 3 Yollu |
| Akış Şekli | 3/2 |
| Valf Başlangıç Konumu | Normalde Kapalı |
| Oluşturulan Hareket Sayısı | 1 |
| Hava Silindiri Tipi | Tek Etkili |
| Çalıştırma | El |
| Geri Dönüş Tetiklemesi | Yay |
| Aktüatör Modeli | Düğme |
| Aktüatör Rengi | Siyah |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 3 |
| Bağlantı Noktalarının Sayısı | |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Akış Konum Sayısı | 2 |
| Giriş Bağlantı Tipi | Tak ve Bağlan |
| Giriş Borusu Dış Çapı için | 1/4"0.64 cm |
| Giriş Cinsiyeti | Dişi |
| Çıkış Bağlantı Tipi | Tak ve Bağlan |
| Çıkış Borusu Dış Çapı İçin | 1/4"0.64 cm |
| Çıkış Cinsiyeti | Dişi |
| Akış Katsayısı (Cv) | 0.29 |
| Basınç Aralığı | 0-125 psi |
| Sıcaklık Aralığı | -20° F ila 160° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Gövde Malzemesi | Eloksallı Pirinç |
| Toplam | |
| Uzunluk | 1 1/4"3.17 cm |
| Genişlik | 5/8"1.59 cm |
| Yükseklik | 2 1/4"5.71 cm |
| Montaj Türü | Panel Montajı |
| Panel Açıklığı Çapı İçin | 1/2"1.27 cm |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Maksimum Akış Hızı | 17.8 scfm @ 100 psi |
| RoHS | RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 848120.0070 |
| ECCN | EAR99 |
Bu vanaları, aktüatörü iterek veya çevirerek manuel olarak kontrol edin. 3 yollu veya 3/2 vanalar olarak da bilinen bu vanalar, bir silindirin uzaması gibi tek bir hareket gerçekleştirir. Hava akışını girişten ekipmanınıza yönlendirir ve geri dönüş hava akışını dışarı atarak hareket oluştururlar. Kapalı konumda, sistemdeki hava basıncını boşaltarak ekipmanın sıfırlanmasını ve eylemin tekrarlanabilmesini sağlarlar. Egzoz bağlantısı olmayan vanalar, havayı atmosfere boşaltır.
Normalde kapalı olan valfler, çalıştırılana kadar hava akışını engeller. Yaylı geri dönüşlü valfler, aktüatörü bıraktığınız anda başlangıç konumuna geri döner.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
