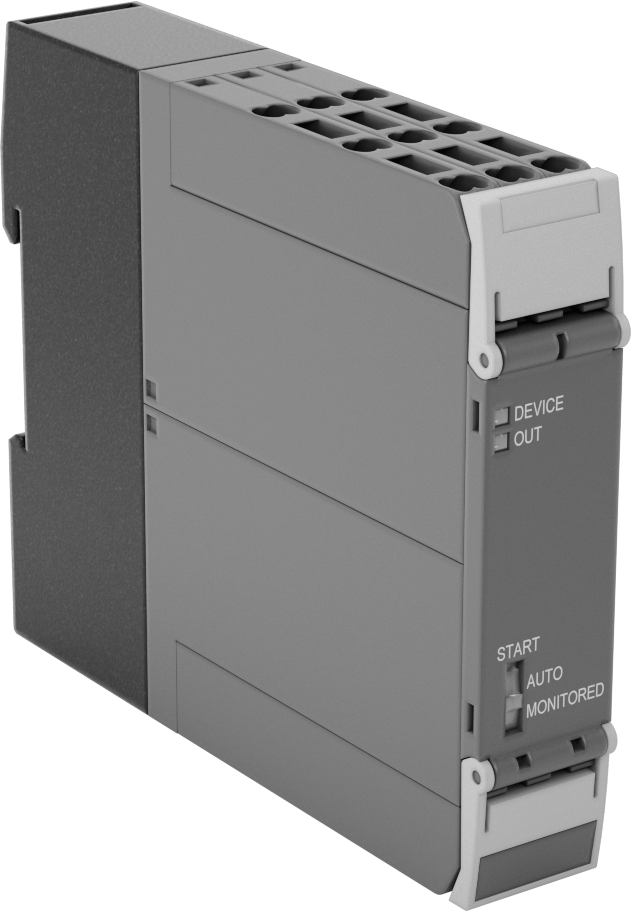

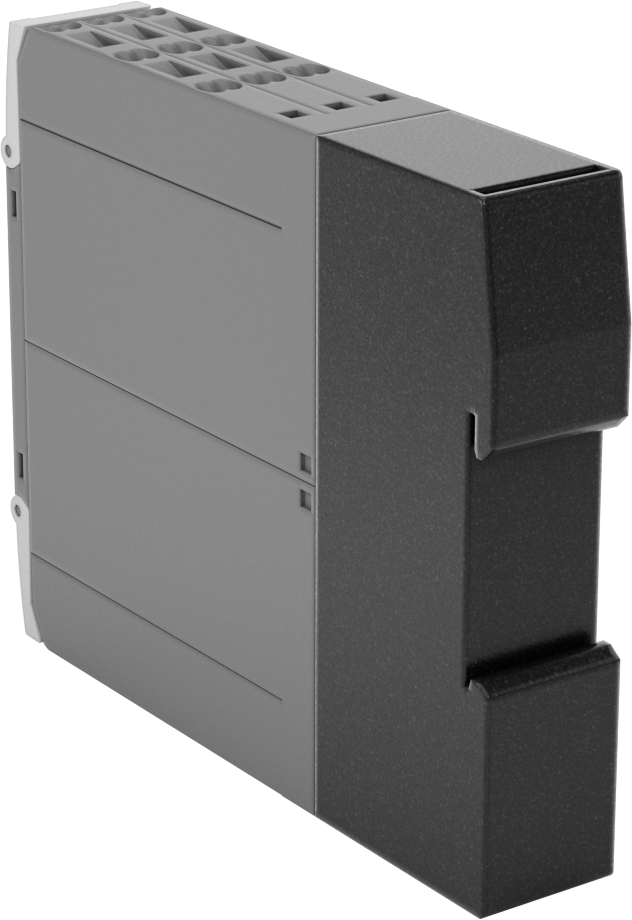

Güvenlik Rölesi, Yaylı Kelepçeli Terminalleri
3PST-NO, 24 V AC/DC Giriş
| Maksimum Sistem Güvenlik Sınıfı | PLe, SIL 3 |
| Montaj Konumu | DIN Rail |
| Tel Bağlantısı | Yaylı Kelepçe Terminali |
| Kontrol Edilen Devre Sayısı | 3 |
| Anahtar Başlangıç Konumu | 3 Kapalı |
| Anahtar Tanımı | 3PST-NO |
| Terminal Sayısı | 18 |
| Giriş Gerilimi | 24V AC, 24V DC |
| Kontrol Akımı | 5 mA |
| Gerilimde Anahtarlama Akımı | 5 amp @ 120V AC |
| Maksimum Anahtarlama Gerilimi | 230V AC |
| Yardımcı Kontak Anahtarı Başlangıç Konumu | 1 Açık |
| Yükseklik | 3.9"9.91 cm |
| Genişlik | 0.9"2.29 cm |
| Derinlik | 4.8"12.19 cm |
| Özellikler | Kilitli Karşıt Kontaklar, LED Göstergesi, Ayna Yardımcı Kontakları, Çıkarılamayan Yardımcı Kontaklar, Gömme Terminaller, Kendi Kendini İzleyen Devre |
| Uygulama | Güvenlik |
| Sertifikasyon | C-UL Listeli, CE İşareti, UL Listed |
| Elektrik Fazı | Tekli |
| Muhafaza Derecesi | IP20 |
| DIN Rayı Boyutu için | 35 mm |
| Mekanik Ömür Döngüleri | 10,000,000 |
| Çalışma Türü | Mekanik |
| Röle Tipi | Standart |
| Karşılanan Teknik Özellikler | IEC 62061, ISO 13849-1 |
| Anahtar hareketi | Anlık |
| UL Dosya Numarası | E44653 |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853641.0050 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Sistem arızası durumunda cihazları kapatmak ve açmak için güvenlik izleme rölelerinden veya kontrolörlerinden sinyal alır. Zorla yönlendirilmiş veya mekanik olarak bağlantılı kontaklar olarak da bilinen bu rölelerdeki birbirine kenetlenen zıt kontaklar, aynı anda hem açık hem de kapalı olamaz. Sisteminizin yanlış anahtarlama sinyalleri almasını önlemek için, bir kontak kaynaklanarak kapalı hale gelse bile, birbirine kenetlenen zıt kontak açık kalmalıdır.

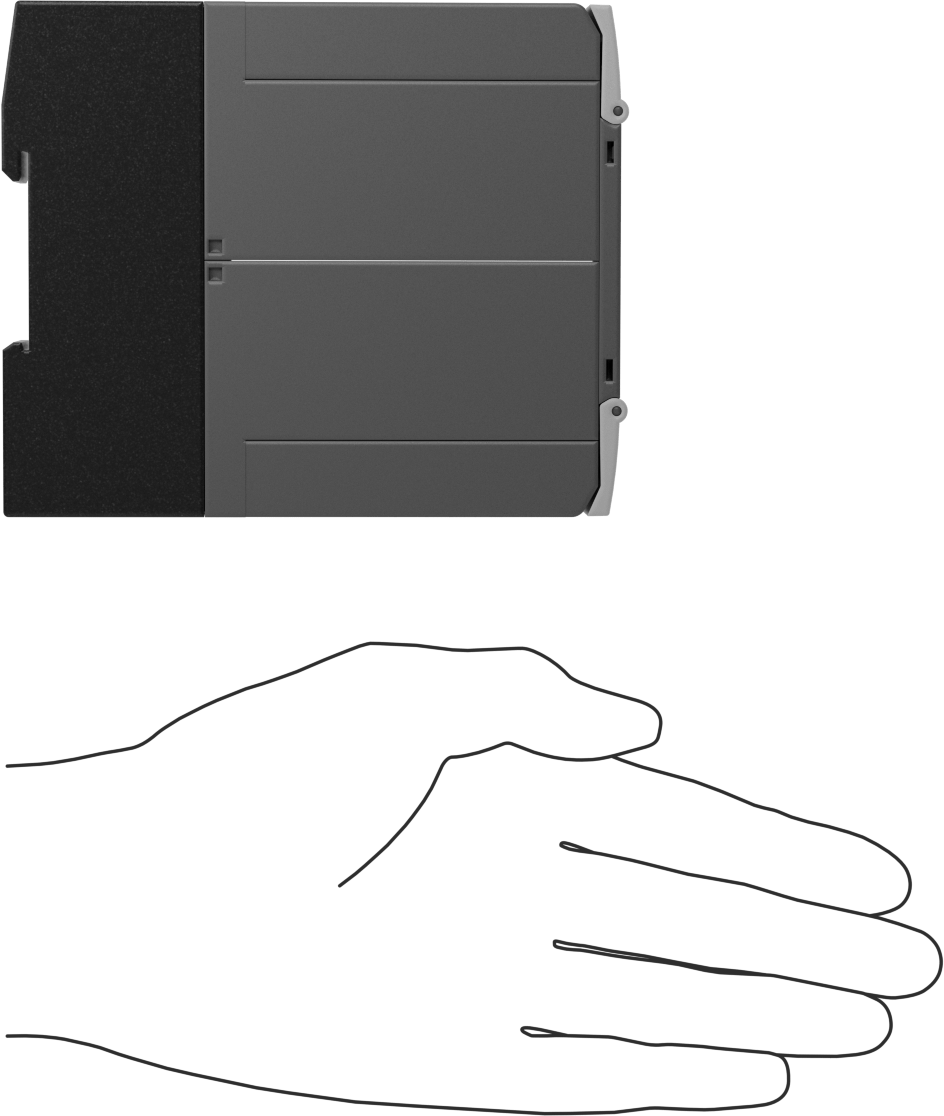

IP20 sınıfına sahip bu konektörler, parmakların ve diğer nesnelerin canlı devrelere temas etmesini önleyen gömme terminallere sahiptir. Bu röleler, sisteminizin PL (performans seviyesi) ve SIL (güvenlik bütünlüğü seviyesi) değerlerine ulaşmanıza yardımcı olabilecek güvenlik standartlarına göre test edilmiştir. Sisteminizin ihtiyaçlarını karşılayacak PL ve SIL derecelendirmelerine sahip bir röle seçin. Daha yüksek derecelendirmeler, daha fazla güvenlik koruması anlamına gelir. Sisteminiz karmaşıklaştıkça, genellikle daha yüksek bir güvenlik koruma seviyesine ihtiyaç duyarsınız. Bunları 35 mm DIN rayına (DIN 3 Ray olarak da bilinir) monte edin.
SIL 3 — SIL 3 standardını karşılayan röleler, %0,01 ila %0,1 aralığında arıza olasılığına sahip uygulamalar için test edilir ve yangın, patlama veya zehirli madde salınımlarını önlemek amacıyla kullanılır.
Ayna Yardımcı Kontaklar — Ayna yardımcı kontaklı röleler, normalde kapalı olan ve normalde açık ana kontakla aynı anda açılamayan kontaklara sahiptir.
Çıkarılamayan Yardımcı Kontaklar—Çıkarılamayan kontaklara sahip rölelerde, şok veya titreşim olması durumunda röleden ayrılmayan yardımcı kontaklar bulunur.
Kendi Kendini İzleyen Devre—Bir arıza tespit edildiğinde, kendi kendini izleyen devreye sahip röleler, kontrolöre gücü kesmesi ve sorun çözülene kadar yeniden başlatmayı engellemesi için sinyal gönderir.
