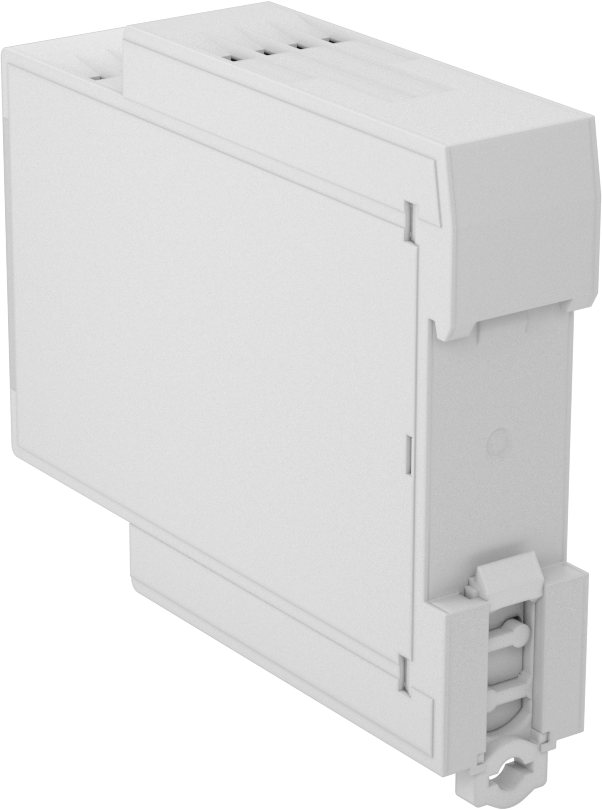

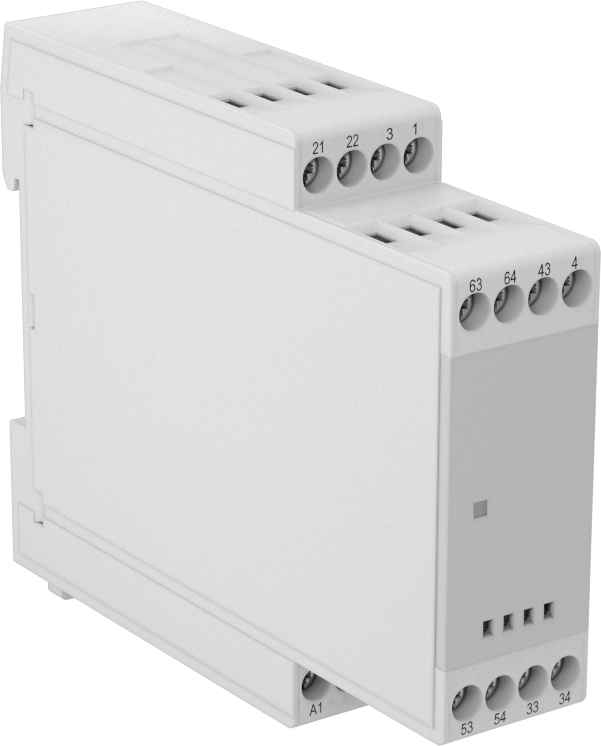

Güvenlik Rölesi, Vidalı Terminalleri ile
6Pdt-5NO/1NC, 24 V DC Giriş
| Maksimum Sistem Güvenlik Sınıfı | SIL 2, PLd |
| Montaj Konumu | DIN Rail |
| Tel Bağlantısı | Vida Terminali |
| Kontrol Edilen Devre Sayısı | 6 |
| Anahtar Başlangıç Konumu | 5 Kapalı ve 1 Açık |
| Anahtar Tanımı | 6PDT-5NO/1NC |
| Terminal Sayısı | 16 |
| Giriş Gerilimi | 24V DC |
| Kontrol Akımı | 42 mA |
| Gerilimde Anahtarlama Akımı | 6 amp @ 240V AC |
| Maksimum Anahtarlama Gerilimi | 250V AC |
| Yükseklik | 3.4"8.64 cm |
| Genişlik | 0.9"2.29 cm |
| Derinlik | 3.9"9.91 cm |
| Özellikler | Kilitli Karşıt Kontaklar, LED Göstergesi, Gömme Terminaller |
| Uygulama | Güvenlik |
| Sertifikasyon | C-UL Listeli, CE İşareti, UL Listed |
| Elektrik Fazı | Tekli |
| Muhafaza Derecesi | IP20 |
| DIN Rayı Boyutu için | 35 mm |
| Mekanik Ömür Döngüleri | 10,000,000 |
| Çalışma Türü | Mekanik |
| Röle Tipi | Standart |
| Anahtar hareketi | Anlık |
| UL Dosya Numarası | E172124 |
| Menşe Ülke | İtalya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853641.0020 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Sistem arızası durumunda cihazları kapatmak ve açmak için güvenlik izleme rölelerinden veya kontrolörlerinden sinyal alır. Zorla yönlendirilmiş veya mekanik olarak bağlantılı kontaklar olarak da bilinen bu rölelerdeki birbirine kenetlenen zıt kontaklar, aynı anda hem açık hem de kapalı olamaz. Sisteminizin yanlış anahtarlama sinyalleri almasını önlemek için, bir kontak kaynaklanarak kapalı hale gelse bile, birbirine kenetlenen zıt kontak açık kalmalıdır.
IP20 sınıfına sahip bu konektörler, parmakların ve diğer nesnelerin canlı devrelere temas etmesini önleyen gömme terminallere sahiptir. Bu röleler, sisteminizin PL (performans seviyesi) ve SIL (güvenlik bütünlüğü seviyesi) değerlerine ulaşmanıza yardımcı olabilecek güvenlik standartlarına göre test edilmiştir. Sisteminizin ihtiyaçlarını karşılayacak PL ve SIL derecelendirmelerine sahip bir röle seçin. Daha yüksek derecelendirmeler, daha fazla güvenlik koruması anlamına gelir. Sisteminiz karmaşıklaştıkça, genellikle daha yüksek bir güvenlik koruma seviyesine ihtiyaç duyarsınız. Bunları 35 mm DIN rayına (DIN 3 Ray olarak da bilinir) monte edin.
SIL 2—SIL 2'yi karşılayan röleler, %0,1 ila %1 aralığında arıza olasılığına sahip uygulamalar için test edilir. Genellikle acil durum kapatmaları ile yangın, gaz ve aşırı basınç algılamasında kullanılırlar.
