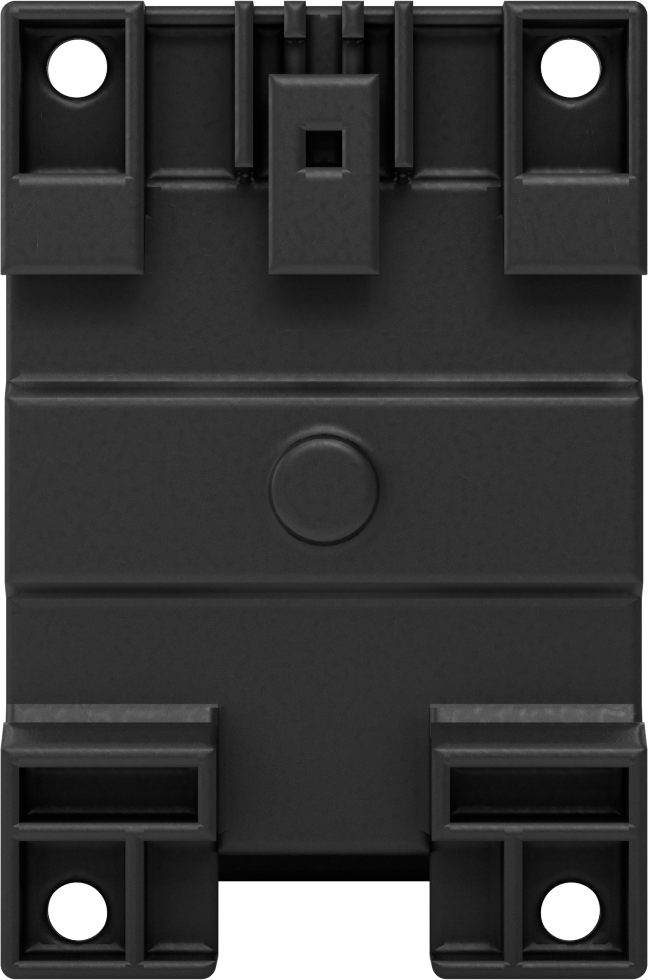

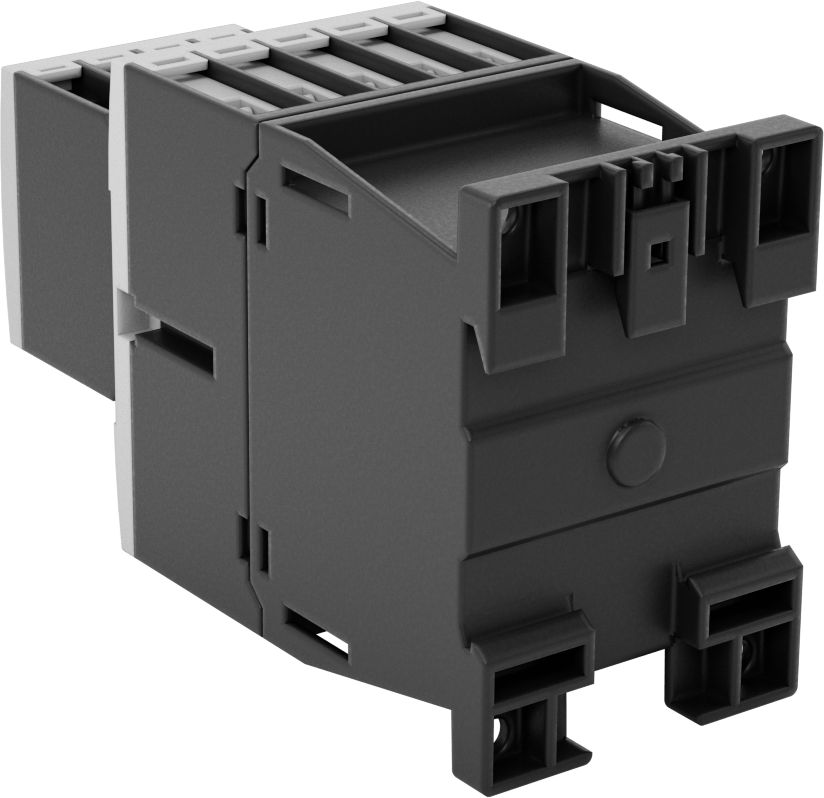

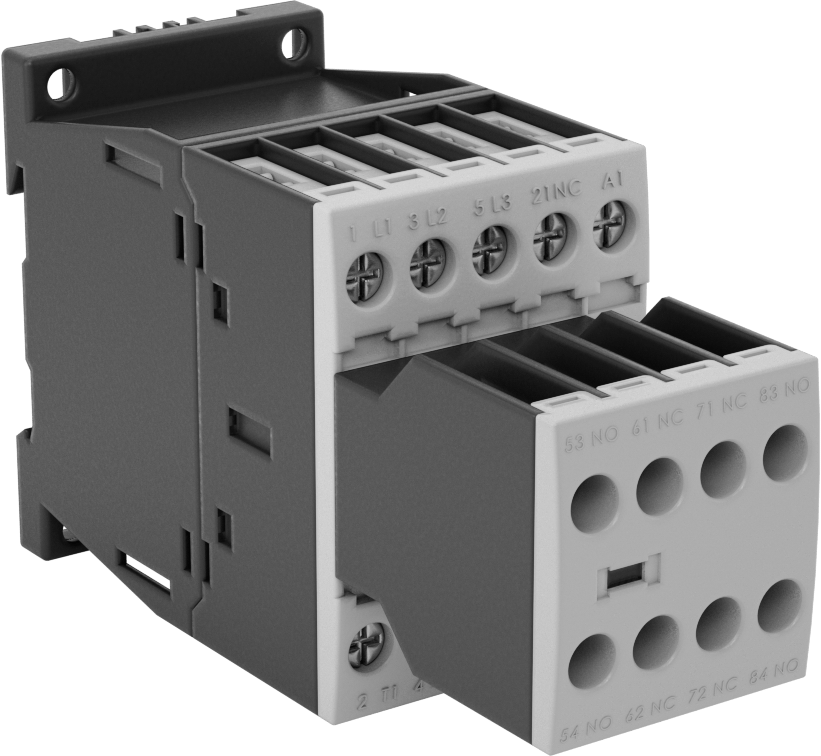

Güvenlik Rölesi, Vida Terminalleri
3PST-NO, 120V AC Giriş, 9A @ 400V AC
| Maksimum Sistem Güvenlik Sınıfı | PLe; SIL 3; CAT IV, 600V |
| Montaj Konumu | DIN Rail, Yüzey |
| Tel Bağlantısı | Vida Terminali |
| Kontrol Edilen Devre Sayısı | 3 |
| Anahtar Başlangıç Konumu | 3 Kapalı |
| Anahtar Tanımı | 3PST-NO |
| Terminal Sayısı | 18 |
| Giriş Gerilimi | 120V AC |
| Kontrol Akımı | 2 mA |
| Gerilimde Anahtarlama Akımı | 9 amp @ 400V AC |
| Maksimum Anahtarlama Gerilimi | 600V AC |
| Anma Gücü (Anma Geriliminde) | |
| Tek Faz | 1/2 hp @ 120V AC 1 1/2 hp @ 240V AC |
| Üç Faz | 3 hp @ 240V AC 5 hp @ 480V AC 7 1/2 hp @ 600V AC |
| Yardımcı Kontak Anahtarı Başlangıç Konumu | 2 Kapalı ve 3 Açık |
| Yükseklik | 2.7"6.86 cm |
| Genişlik | 1.8"4.57 cm |
| Derinlik | 4.6"11.68 cm |
| Özellikler | Denetim Penceresi, Kilitli Karşıt Kontaklar, Ayna Yardımcı Kontakları, Çıkarılamayan Yardımcı Kontaklar, Gömme Terminaller, Kendi Kendini İzleyen Devre |
| Uygulama | Güvenlik |
| Sertifikasyon | CE İşareti, CSA Certified, UL Listed |
| CSA Dosya Numarası | 012528_C_000 |
| Muhafaza Derecesi | IP20 |
| DIN Rayı Boyutu için | 35 mm |
| Mekanik Ömür Döngüleri | 10,000,000 |
| Montaj | |
| Dahil Edilen Bağlantı Elemanları | Hayır |
| Delik Çapı | 0.17"0.43 cm |
| Delik Sayısı | 4 |
| Çalışma Türü | Mekanik |
| Röle Tipi | Standart |
| Karşılanan Teknik Özellikler | IEC 62061, ISO 13849-1 |
| Anahtar hareketi | Anlık |
| UL Dosya Numarası | E29096 |
| Menşe Ülke | Almanya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Uyumlu |
| Schedule B Numarası | 853650.9065 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Sistem arızası durumunda cihazları kapatmak ve açmak için güvenlik izleme rölelerinden veya kontrolörlerinden sinyal alır. Zorla yönlendirilmiş veya mekanik olarak bağlantılı kontaklar olarak da bilinen bu rölelerdeki birbirine kenetlenen zıt kontaklar, aynı anda hem açık hem de kapalı olamaz. Sisteminizin yanlış anahtarlama sinyalleri almasını önlemek için, bir kontak kaynaklanarak kapalı hale gelse bile, birbirine kenetlenen zıt kontak açık kalmalıdır.

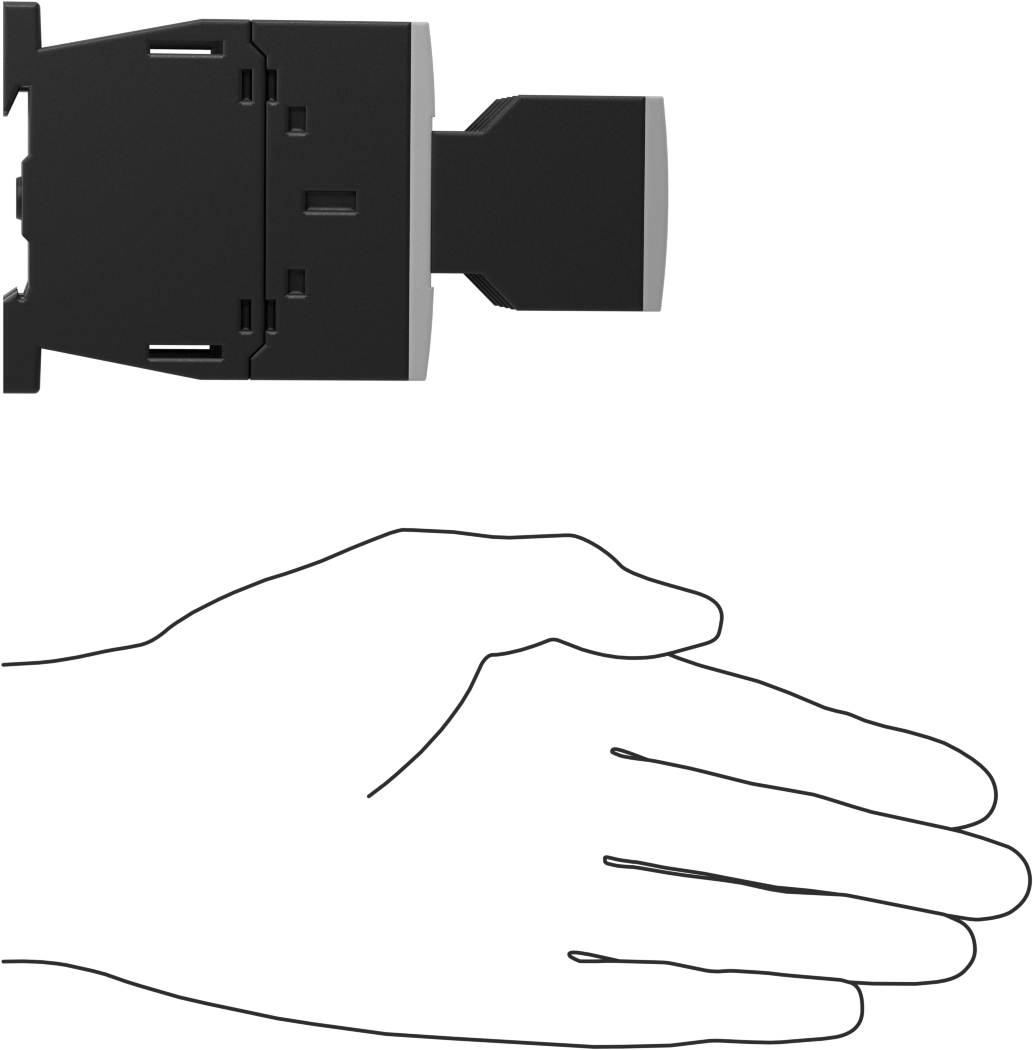

IP20 sınıfına sahip bu konektörler, parmakların ve diğer nesnelerin canlı devrelere temas etmesini önleyen gömme terminallere sahiptir. Bu röleler, sisteminizin PL (performans seviyesi) ve SIL (güvenlik bütünlüğü seviyesi) değerlerine ulaşmanıza yardımcı olabilecek güvenlik standartlarına göre test edilmiştir. Sisteminizin ihtiyaçlarını karşılayacak PL ve SIL derecelendirmelerine sahip bir röle seçin. Daha yüksek derecelendirmeler, daha fazla güvenlik koruması anlamına gelir. Sisteminiz karmaşıklaştıkça, genellikle daha yüksek bir güvenlik koruma seviyesine ihtiyaç duyarsınız. Bunları 35 mm DIN rayına (DIN 3 Ray olarak da bilinir) monte edin.
SIL 3 — SIL 3 standardını karşılayan röleler, %0,01 ila %0,1 aralığında arıza olasılığına sahip uygulamalar için test edilir ve yangın, patlama veya zehirli madde salınımlarını önlemek amacıyla kullanılır.
CAT IV, 600V — CAT 4'ü karşılayan röleler, 600V'a kadar olan elektrik uygulamalarında devre dalgalanmalarına dayanır.
Ayna Yardımcı Kontaklar — Ayna yardımcı kontaklı röleler, normalde kapalı olan ve normalde açık ana kontakla aynı anda açılamayan kontaklara sahiptir.
Çıkarılamayan Yardımcı Kontaklar—Çıkarılamayan kontaklara sahip rölelerde, şok veya titreşim olması durumunda röleden ayrılmayan yardımcı kontaklar bulunur.
Kendi Kendini İzleyen Devre—Bir arıza tespit edildiğinde, kendi kendini izleyen devreye sahip röleler, kontrolöre gücü kesmesi ve sorun çözülene kadar yeniden başlatmayı engellemesi için sinyal gönderir.
