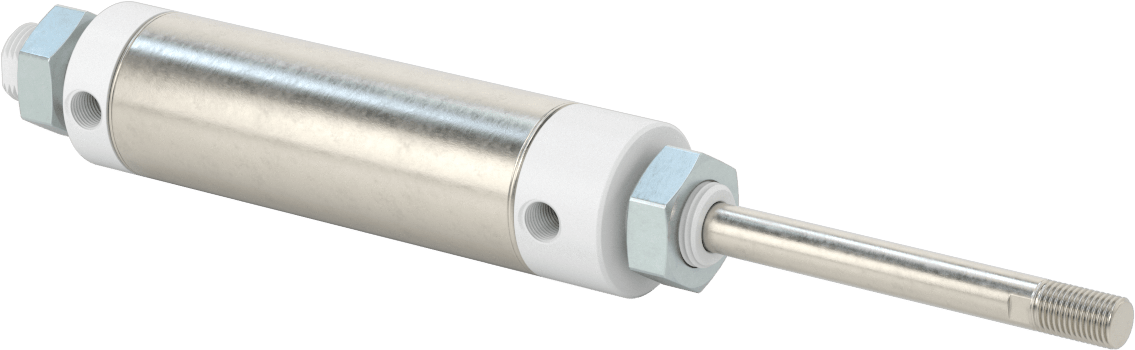

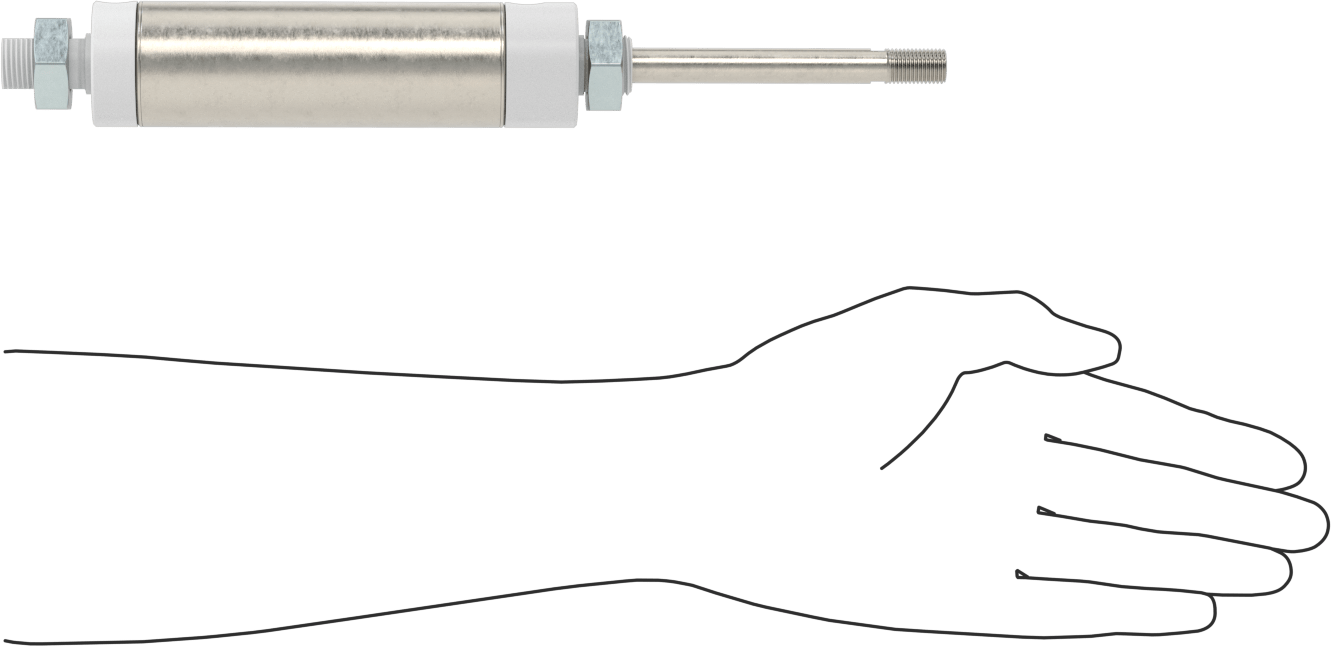

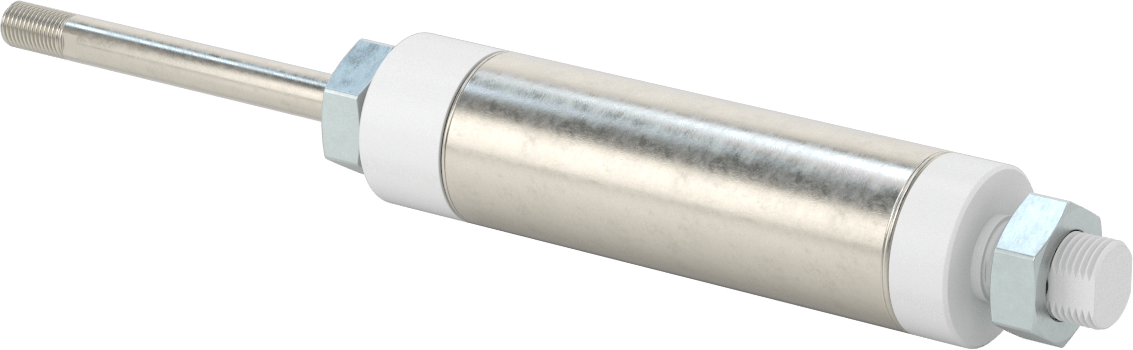

Yıkanabilir Yuvarlak Gövde Hava Silindiri, Sensör Hazır
1-1/2" (3.81 cm) Delik Çapı, 3" (7.62 cm) Strok Uzunluğu
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Şekli | Evrensel |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | İnç |
| Delik Boyutu | 1 1/2"3.81 cm |
| Dış Çap | 1.56"3.96 cm |
| Uzunluk | |
| Strok | 3"7.62 cm |
| Geri çekilmiş | 8.75"22.23 cm |
| Uzatılmış | 11.75"29.84 cm |
| 50 psi'de kuvvet | 85 lbs. |
| 100 psi'da Kuvvet | 170 lbs. |
| Sensör Hazır | Sensör Hazır |
| Çevre | Yıkama |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılamaz |
| Dahil Olan Bileşenler | Montaj Somunları, Pivot Pimi, Tutma Halkaları |
| Dahil Olan Montaj Somunlarının Sayısı | 2 |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Uç Kapağı Malzemesi | Asetal Plastik |
| Montaj Somunu Malzemesi | Çinko Kaplı Çelik |
| Çubuk | |
| Malzeme | 303 Paslanmaz Çelik |
| Çap | 0.44"1.12 cm |
| Uç Tipi | Dişli |
| Diş Boyutu | 3/4"-161.90 cm |
| Hava Girişi | |
| Boru Çapı | 1/80.32 cm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Dolgu Malzemesi | Yağ |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 5,000,000 |
| Maksimum Basınç | 100 psi6.9 bar |
| Mafsal Pimi Çapı | 0.38"0.97 cm |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | 32° F ila 160° F |
| RoHS | RoHS 3 (2015/863/EU) istisna 6(a) ile uyumlu, 6(b), ve 6(c) - Alüminyum veya çelikte ve bakır alaşımında alaşım elementi olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Evet |
| Schedule B | 841231.0080 |
| ECCN | EAR99 |
Aşındırıcı çözeltilere ve kimyasal ortamlara dayanabilen bu silindirler, yıkama koşullarına da dayanıklıdır. En yaygın hava silindiri türü olan yuvarlak gövdeye sahiptirler; bu da onları dış bağlantı çubuklu silindirlere göre daha kompakt ve dar alanlar için daha uygun hale getirir. Çift etkili oldukları için, havayı kullanarak hafif yükleri her iki yönde de neredeyse tam güçle hem uzatır hem de geri çekerler. Hepsi evrensel montajlıdır, bu nedenle her iki ucunda da dişler bulunur. Arka uçta bir pivot burcu bulunur; bu da burun montajlı silindirlere göre daha fazla montaj seçeneği sunar.
Sensör uyumlu evrensel montajlı silindirler, bir sensörle (ayrı satılır) birlikte kullanıldığında röleleri ve kontrolörleri etkinleştirebilen manyetik bir pistona sahiptir. Piston sensörün önünden geçtiğinde sensör devreye girer. Birden fazla sensör kullanabilirsiniz; tetiklenecek her eylem için bir sensör takın. Bu silindirler ayrıca, tamamen paslanmaz çelik silindirlere göre daha düşük maliyetle mükemmel korozyon direnci sağlayan asetal uç kapaklarına sahiptir.
