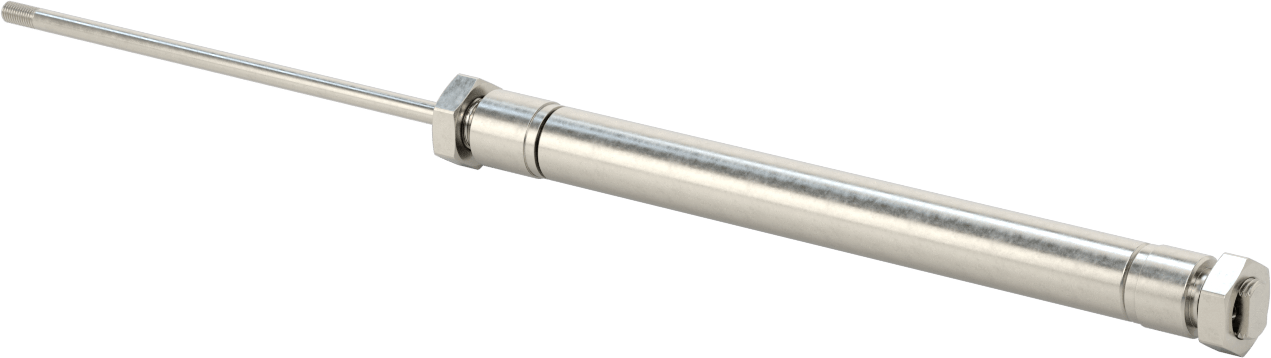

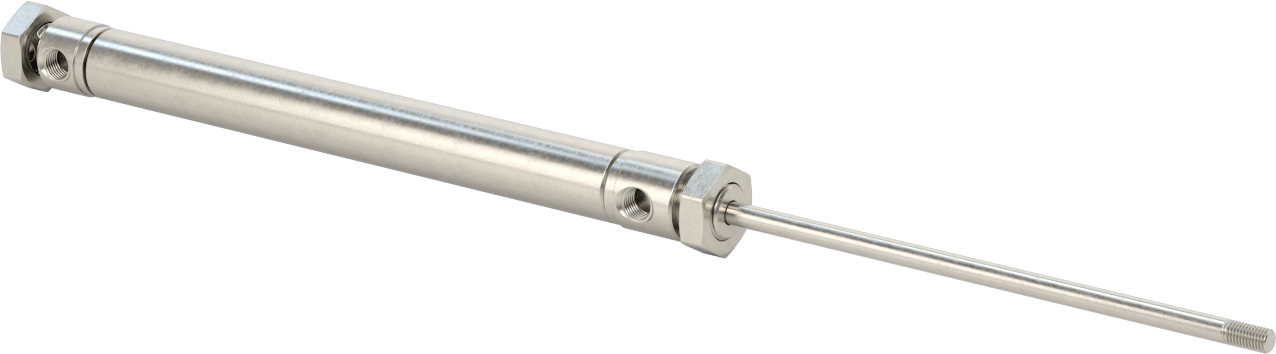

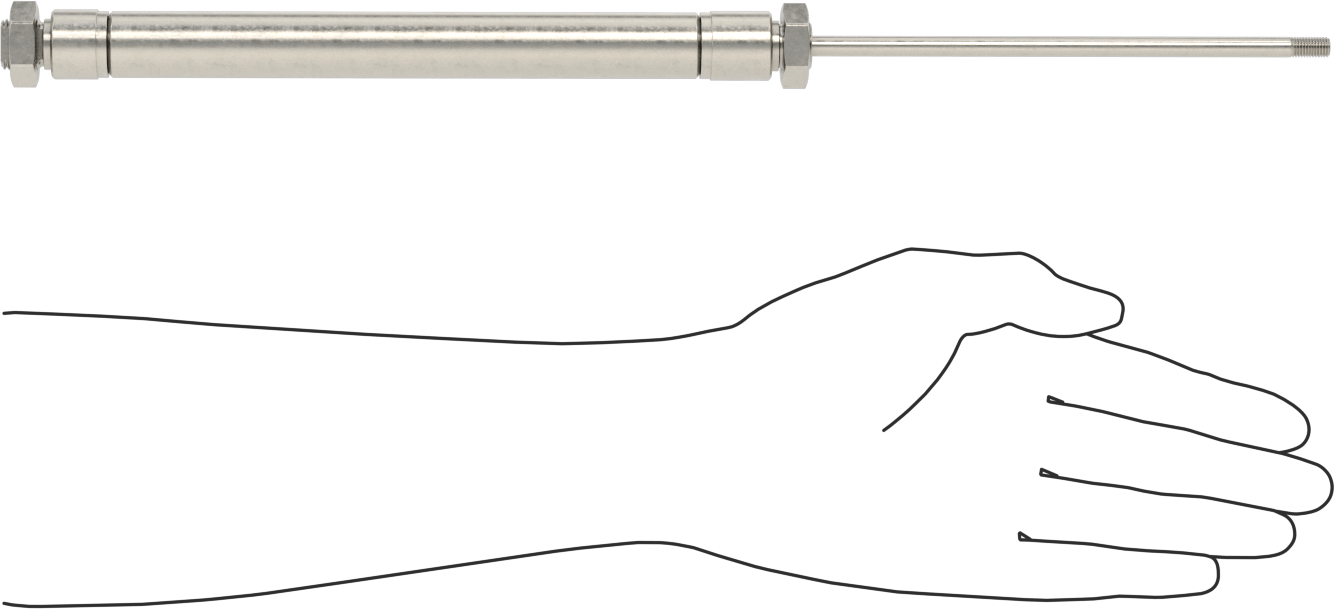

Yıkanabilir Yuvarlak Gövde Hava Silindiri, Evrensel Montaj
3/4" (1.90 cm) Delik Boyutu, 6" (15.24 cm) Strok Uzunluğu
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Şekli | Evrensel |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | İnç |
| Delik Boyutu | 3/4"1.90 cm |
| Dış Çap | 0.86"2.18 cm |
| Uzunluk | |
| Strok | 6"15.24 cm |
| Geri çekilmiş | 10.53"26.75 cm |
| Uzatılmış | 16.53"41.99 cm |
| 50 psi'de kuvvet | 20 lbs. |
| 100 psi'da Kuvvet | 40 lbs. |
| 150 psi'da Kuvvet | 60 lbs. |
| 200 psi'de kuvvet | 80 lbs. |
| Sensör Hazır | Sensör Hazır Değil |
| Çevre | Yıkama |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılamaz |
| Dahil Olan Bileşenler | Montaj Somunları, Pivot Pimi, Tutma Halkaları |
| Dahil Olan Montaj Somunlarının Sayısı | 2 |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Uç Kapağı Malzemesi | 303 Paslanmaz Çelik |
| Çubuk | |
| Malzeme | 303 Paslanmaz Çelik |
| Çap | 0.25"0.64 cm |
| Uç Tipi | Dişli |
| Diş Boyutu | 1/4"-280.64 cm |
| Hava Girişi | |
| Boru Çapı | 1/80.32 cm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | PTFE |
| Maksimum Döngü Sayısı | 15,840,000 |
| Maksimum Basınç | 250 psi17 bar |
| Mafsal Pimi Çapı | 0.25"0.64 cm |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -20° F ila 200° F |
| RoHS | RoHS 3 (2015/863/EU) muafiyet 6(b)-II ile uyumlu - İşleme amaçlı alüminyumda alaşım elementi olarak kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Amerika Birleşik Devletleri |
| USMCA Uygunluğu | Hayır |
| Schedule B | 841231.0080 |
| ECCN | EAR99 |
Aşındırıcı çözeltilere ve kimyasal ortamlara dayanabilen bu silindirler, yıkama koşullarına da dayanıklıdır. En yaygın hava silindiri türü olan yuvarlak gövdeye sahiptirler; bu da onları dış bağlantı çubuklu silindirlere göre daha kompakt ve dar alanlar için daha uygun hale getirir. Çift etkili oldukları için, havayı kullanarak hafif yükleri her iki yönde de neredeyse tam güçle hem uzatır hem de geri çekerler. Hepsi evrensel montajlıdır, bu nedenle her iki ucunda da dişler bulunur. Arka uçta bir pivot burcu bulunur; bu da burun montajlı silindirlere göre daha fazla montaj seçeneği sunar.
Evrensel montajlı silindirlerde, kirletici maddeleri dışarıda tutmak için bir çubuk sileceği bulunur.
