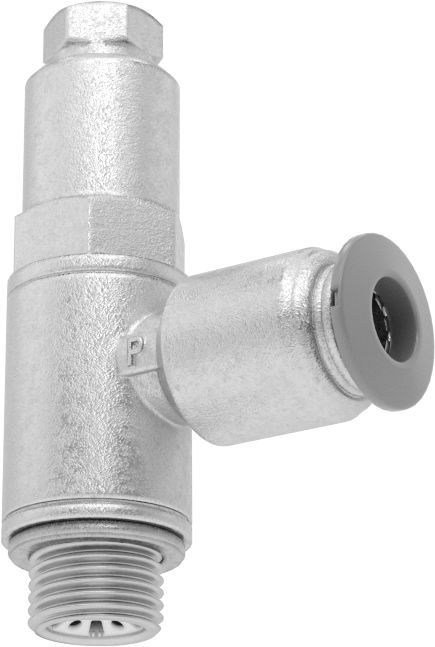

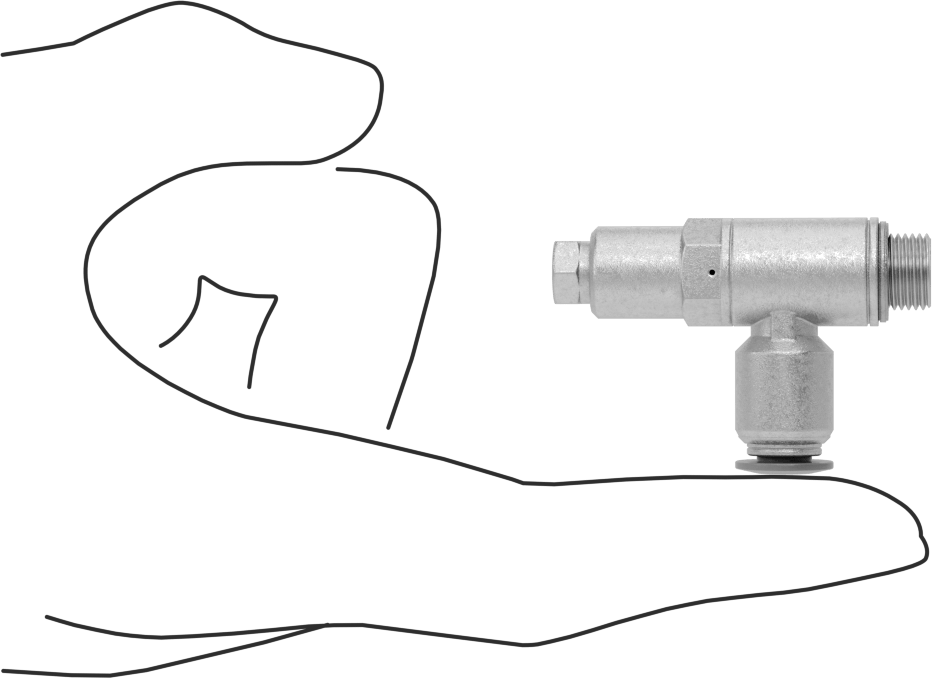

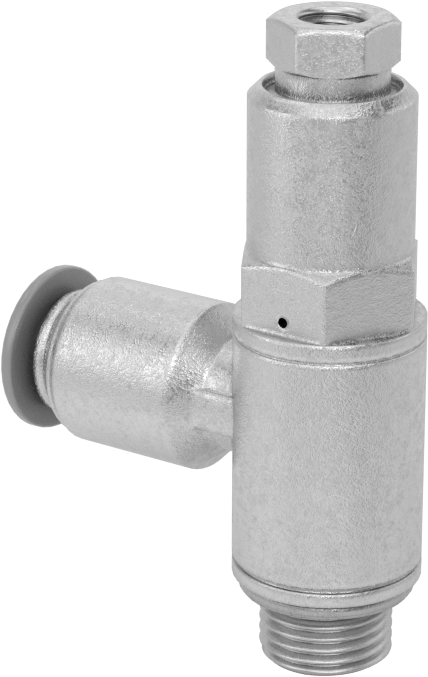

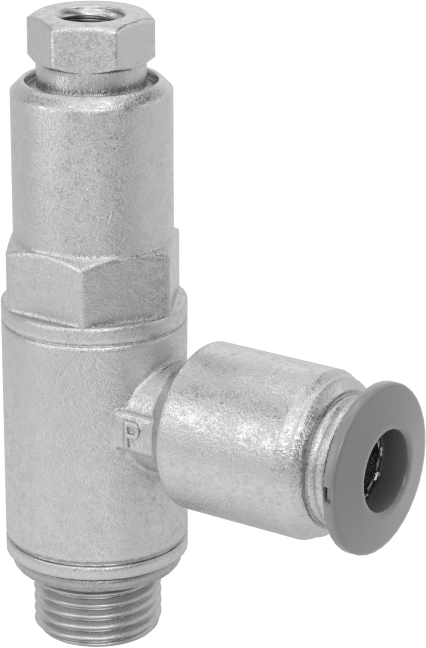

Güvenlik Kapatmalı Hava Yön Kontrol Vanası
2 Port, 6 mm Boru Dış Çapı x 1/8 BSPP
| Birlikte Kullanım | Basınçlı Hava |
| Valf İşlevi | Açma/Kapama |
| Valf Tipi | Kontrol |
| Şekil | 90° Dirsek |
| Çalıştırma | Hava Pilotu |
| Akış Kontrolü | Yok |
| Bağlantı Noktası Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |
| Hava Pilotu | 1 |
| Giriş Borusu Dış Çapı için | 6 mm |
| Giriş | |
| Bağlantı Tipi | Tak ve Bağlan |
| Cins | Dişi |
| Çıkış Boru Çapı | 1/80.32 cm |
| Çıkış | |
| Bağlantı Tipi | Dişli |
| Diş Tipi | BSPP |
| Cins | Erkek |
| Hava Pilotu | |
| Diş Boyutu | M5 |
| Diş Adımı | 0.8 mm |
| Bağlantı Tipi | Dişli |
| Diş Tipi | Metrik |
| Cins | Dişi |
| Akış Katsayısı (Cv) | 0.406 |
| Akış Hızı @ 100 psi | |
| Min. | 0 scfm |
| Maksimum | 14.13 scfm |
| Maksimum Basınç | 145 psi10.0 bar |
| Sıcaklık Aralığı | 15° ila 140° F |
| Toplam | |
| Uzunluk | 32.6 mm |
| Genişlik | 13.8 mm |
| Yükseklik | 48 mm |
| Gövde Malzemesi | Çinko |
| RoHS | RoHS 3 (2015/863/EU) ile 6(a) ve 6(b)-II istisnalarına uygun - İşleme amaçlı çelik ve alüminyumda alaşım elementi olarak kurşun |
| REACH | REACH (EC 1907/2006) (25/06/2025, 250 SVHC) Uyumlu |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Almanya |
| Schedule B | 848130.2090 |
| ECCN | EAR99 |
Engelleme valfleri olarak da bilinen bu valfler, ekipmanı açmak ve kapatmak için bir hava sinyaliyle etkinleştirilir. Hava pilotuna bir hava sinyali uygulandığında hava akışına izin verirler. Hava beslemesi kesildiğinde valf kapanır ve havayı sistem içinde hapseder.
It-bağlan (push-to-connect) bağlantı noktalarına sahip vanalar, plastik veya yumuşak metal borularla kullanılmak içindir. Boruyu bağlantı noktasına yerleştirin.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
