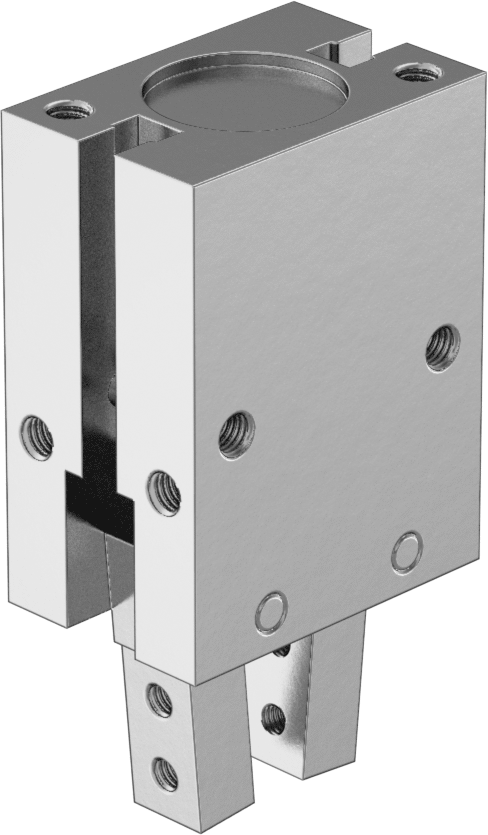

Havalı Tutucu, Açılı

9,5 lbs. @ 72,5 PSI Dış Kuvvet

Teknik Çizim

Bileşen	Kavrama
Hava Aktüatör Türü	Lineer Kılavuz
Uygulama	Kaldırma için
Sıkma Şekli	Açısal
Çene Geri Dönüş Mekanizması	Basınçlı Hava
Çene Malzemesi	Çelik
Kavrama Konumu	Dahili, Dış
Dış Kavrama Kuvveti	9.5 lbs. @ 72.5 psi
İç Kavrama Kuvveti	9.5 lbs. @ 72.5 psi
Maksimum Kavrama Kapasitesi	0.47 lbs./ 0.21 kg
Açı
Maksimum	30°
Min.	-10°
Maksimum Tutma Uzunluğu	59 mm
Ağırlık	0.4 lbs./ 0.18 kg
Toplam
Uzunluk	79 mm
Genişlik	42 mm
Derinlik	28 mm
Maksimum Basınç	85 psi5.9 bar
Bağlantı noktası
Adet	2
Diş Boyutu	M5 × 0.8
Diş Tipi	Metrik
Cins	Dişi
Çene
Uzunluk	20 mm
Genişlik	8 mm
Derinlik	10 mm
Gövde Malzemesi	Alüminyum
Montaj Deliği Sayısı	2
Montaj Deliği Diş Boyutu	M5
Montaj Deliği Diş Adımı	0.8 mm
Piston Malzemesi	Alüminyum
Conta Malzemesi	Kauçuk
Tampon Malzemesi	Poliüretan Kauçuk
İğne Makaralı Montaj Malzemesi	Çelik
Sıcaklık, °C
Min.	20°
Maksimum	140°
Üretici (Seri/Model Numarası)	SMC (MHC2 20)
RoHS	RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Japonya
Schedule B	841239.0080
ECCN	EAR99

Bu tutucuları, tutma parmaklarınızla birleştirerek, toplama ve yerleştirme uygulamalarında nesneleri kaldırıp taşıyabilirsiniz.

Açılı tutucular, düzensiz şekilli yükleri daha güvenli bir şekilde kavrar. Zorla hava ile çene geri dönüşüne sahip tutucular iki hava portuna sahiptir: biri çeneleri açmak, diğeri ise kapatmak içindir. Çeneler, nesneleri hem dıştan hem de içten kavrar.

Çelik çeneli kıskaçlar, alüminyumdan daha sert ve daha güçlüdür. Not: Ürününüzün ağırlığının en az 10 katı tutma gücüne sahip bir kıskaç seçin.

Uyarı: Asla insanları veya insanların üzerinden nesneleri kaldırmak için kullanmayın.
