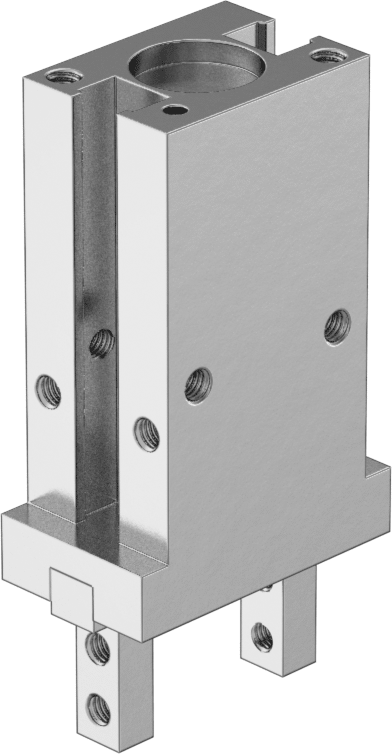

Havalı Tutucu

1,59 lbs. @ 72,5 PSI Dış Kuvvet

Teknik Cizim

Bileşen	Kavrama
Hava Aktüatör Türü	Lineer Kılavuz
Uygulama	Kaldırma için
Sıkma Şekli	Paralellik
Çene Geri Dönüş Mekanizması	Yay
Çene Malzemesi	Paslanmaz Çelik
Kavrama Konumu	Dış
Dış Kavrama Kuvveti	1.59 lbs. @ 72.5 psi
Maksimum Kavrama Kapasitesi	0.07 lbs./ 0.03 kg
Genişlik, mm
Maksimum	15
Min.	11

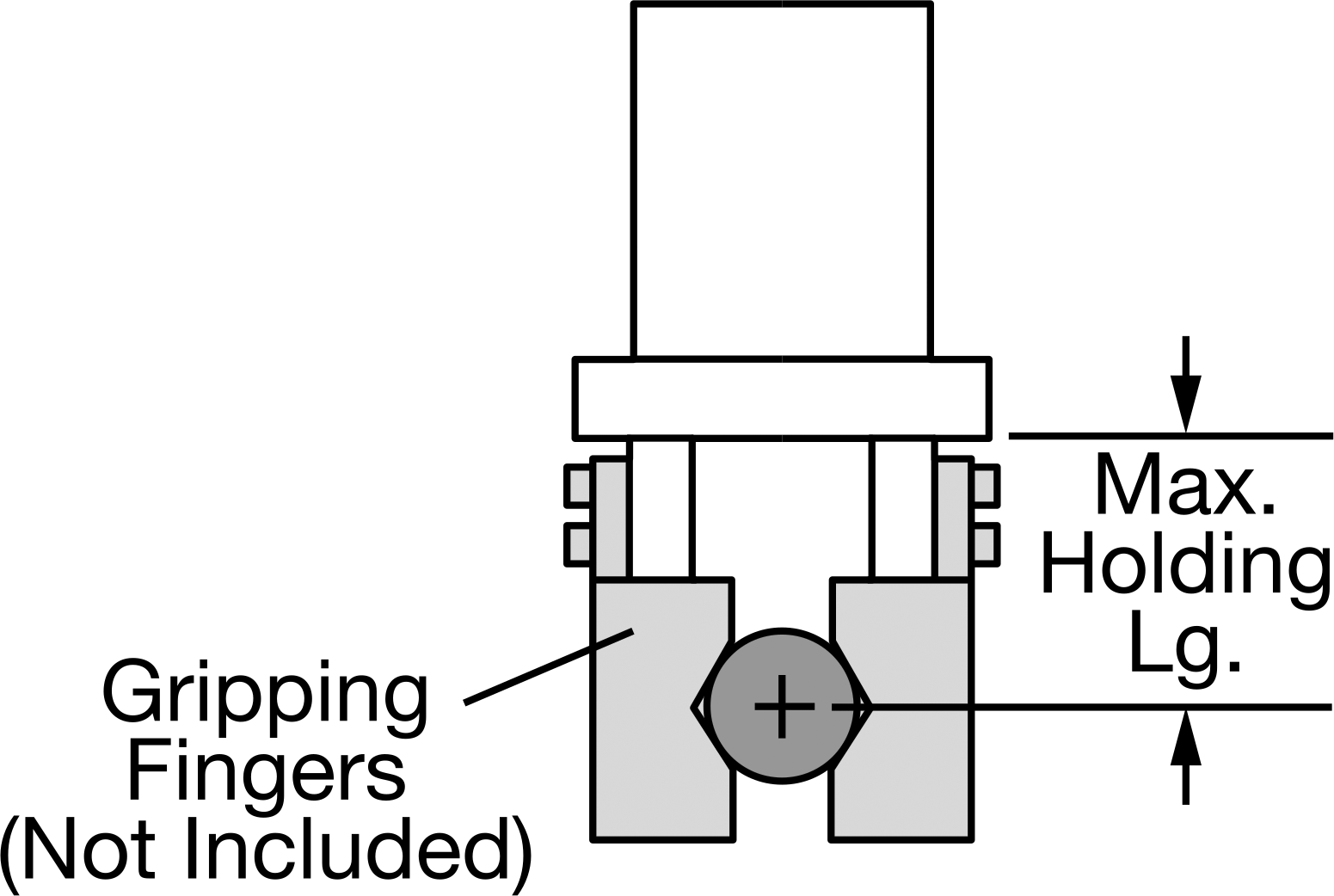

Maksimum Tutma Uzunluğu	29 mm
Ağırlık	0.13 lbs./ 0.06 kg
Toplam
Uzunluk	57 mm
Genişlik	29 mm
Derinlik	17 mm
Maksimum Basınç	100 psi6.9 bar
Bağlantı noktası
Adet	1
Diş Boyutu	M3 × 0.5
Diş Tipi	Metrik
Cins	Dişi
Çene
Uzunluk	12 mm
Genişlik	4 mm
Derinlik	5 mm
Gövde Malzemesi	Alüminyum
Montaj Deliği Sayısı	2
Montaj Deliği Diş Boyutu	M3
Montaj Deliği Diş Adımı	0.5 mm
Piston Malzemesi	Paslanmaz Çelik
Conta Malzemesi	Kauçuk
Tampon Malzemesi	Poliüretan Kauçuk
Geri Dönüş Yayı Malzemesi	Paslanmaz Çelik
İğne Makaralı Montaj Malzemesi	Çelik
Sıcaklık, °C
Min.	20°
Maksimum	140°
Üretici (Seri/Model Numarası)	SMC (MHZ2 10)
RoHS	RoHS 3 (2015/863/EU) ile uyumlu, istisna 6(c) - Bakır alaşımında kurşun
REACH	Uygun Değil
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Japonya
Schedule B	841239.0080
ECCN	EAR99

Bu tutucuları, tutma parmaklarınızla birleştirerek, toplama ve yerleştirme uygulamalarında nesneleri kaldırıp taşıyabilirsiniz.

Paralel tutucular kare, daire ve açılı nesneler de dahil olmak üzere çoğu şekli tutabilir. Yaylı çene geri dönüşü bulunan tutucular, çeneleri kapatmak ve nesneleri dışarıdan tutmak için tek hava portuna sahiptir. İç yay, tutmayı bırakmak için çeneleri açar. Paslanmaz çelik çeneli tutucular korozyona dayanır.

Not: Tutma kuvveti, ürününüzün ağırlığının en az 10 katı olan bir kıskaç seçin.

Uyarı: Asla insanları veya insanların üzerinden nesneleri kaldırmak için kullanmayın.
