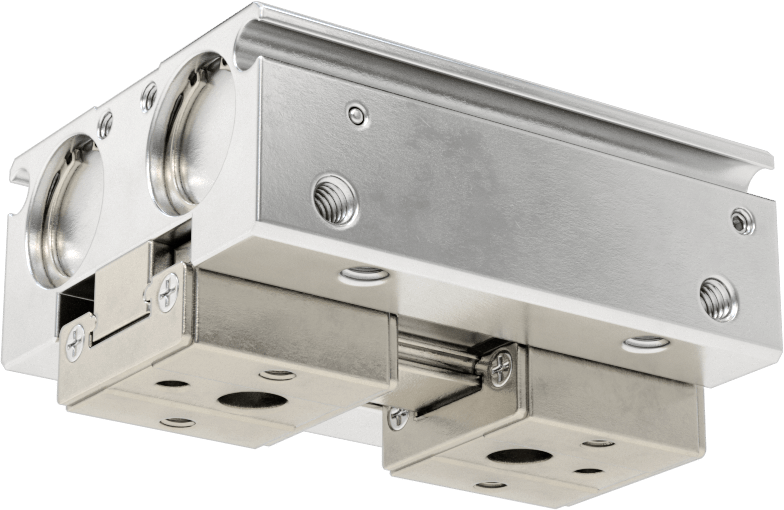

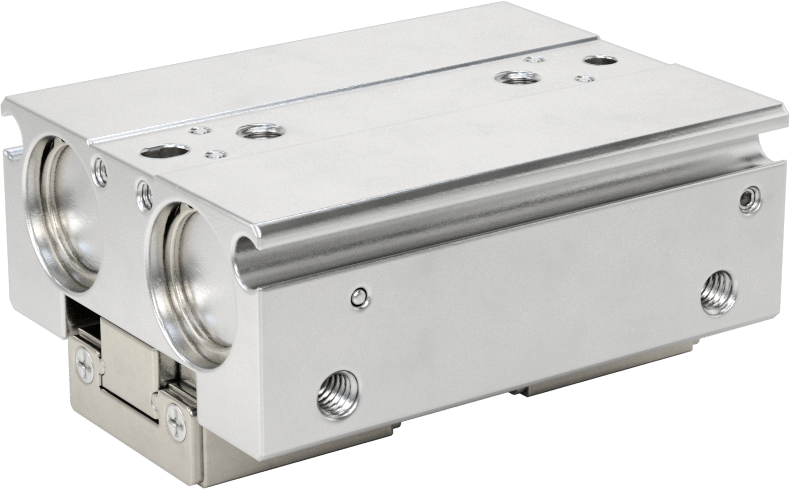

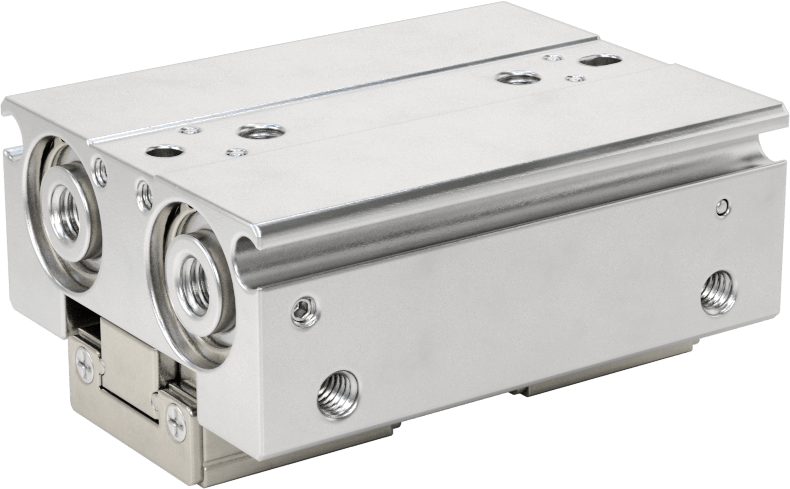

Havalı Tutucu, Paslanmaz Çelik Çeneli, Paralel

12 mm Maksimum Genişlik

Teknik Cizim

Bileşen	Kavrama
Hava Aktüatör Türü	Lineer Kılavuz
Uygulama	Kaldırma için
Sıkma Şekli	Paralellik
Çene Geri Dönüş Mekanizması	Basınçlı Hava
Çene Malzemesi	Paslanmaz Çelik
Kavrama Konumu	Dahili, Dış
Dış Kavrama Kuvveti	10.79 lbs. @ 72.5 psi
İç Kavrama Kuvveti	10.79 lbs. @ 72.5 psi
Maksimum Kavrama Kapasitesi	0.53 lbs./ 0.24 kg
Genişlik, mm
Maksimum	12
Min.	0
Maksimum Tutma Uzunluğu	29 mm
Ağırlık	0.34 lbs./ 0.16 kg
Toplam
Uzunluk	25 mm
Genişlik	52 mm
Derinlik	40 mm
Maksimum Basınç	100 psi6.9 bar
Bağlantı noktası
Adet	2
Diş Boyutu	M5 × 0.8
Diş Tipi	Metrik
Cins	Dişi
Çene
Uzunluk	6 mm
Genişlik	18 mm
Derinlik	20 mm
Gövde Malzemesi	Alüminyum
Montaj Deliği Sayısı	2
Montaj Deliği Diş Boyutu	M4
Montaj Deliği Diş Adımı	0.7 mm
Piston Malzemesi	Paslanmaz Çelik
Conta Malzemesi	Kauçuk
Tampon Malzemesi	Poliüretan Kauçuk
İğne Makaralı Montaj Malzemesi	Çelik
Sıcaklık, °C
Min.	15°
Maksimum	140°
Üretici (Seri/Model Numarası)	SMC (MHF2 12)
RoHS	RoHS 3 (2015/863/EU) Uyumlu
REACH	REACH (EC 1907/2006) (27/06/2024, 241 SVHC) Uyumlu
DFARS	Özel Metaller COTS Muafiyeti
Menşe Ülke	Japonya
Schedule B	841239.0080
ECCN	EAR99

Bu tutucuları, tutma parmaklarınızla birleştirerek, toplama ve yerleştirme uygulamalarında nesneleri kaldırıp taşıyabilirsiniz.

Paralel tutucular, kare, dairesel ve açılı nesneler dahil olmak üzere çoğu şekli tutabilir. Zorla hava ile çene geri dönüşü olan tutucular iki hava girişine sahiptir: biri çeneleri açmak, diğeri ise kapatmak içindir. Çeneler, nesneleri hem dıştan hem de içten kavrar.

Paslanmaz çelik çeneli kıskaçlar korozyona dayanıklıdır.

Not: Tutma kuvveti, ürününüzün ağırlığının en az 10 katı olan bir kıskaç seçin.

Uyarı: Asla insanları veya insanların üzerinden nesneleri kaldırmak için kullanmayın.
