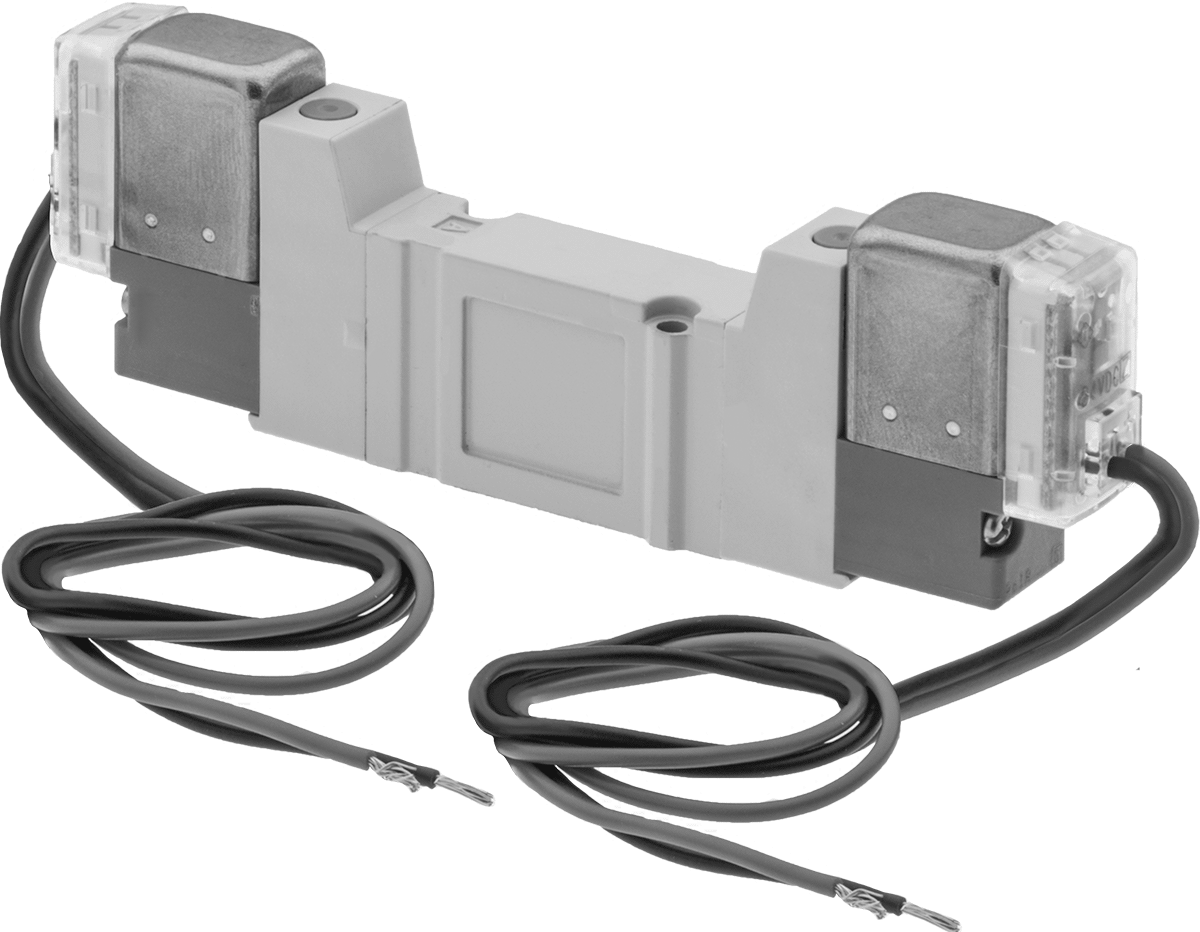

Modüler Hava Yönlü 4 Yollu Kontrol Vanası
5/3 (Egzoz Merkezi) Akış, 6 scfm
| Stil | B |
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Bileşen | Valf |
| Valf İşlevi | Yön Kontrolü |
| Valf Tipi | Makara |
| Hava Yön Kontrol Valfi Tipi | 4-Way |
| Akış Şekli | 5/3 (Egzoz Merkezi) |
| Oluşturulan Hareket Sayısı | 2 |
| Valf Sayısı | 1 |
| Hava Silindiri Tipi | Çift Etkili |
| Çalıştırma | Elektrikli (Solenoid) |
| Geri Dönüş Tetiklemesi | Elektrikli (Solenoid) |
| Solenoid Sayısı | Çift |
| Akış Kontrolü | Yok |
| Akış Girişi Sayısı | 5 |
| Akış Konum Sayısı | 3 |
| Maksimum Akış Hızı | 6 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.18 |
| Basınç Aralığı | 29 ila 101 psi |
| Sıcaklık Aralığı | 50° F ila 120° F |
| Vakum Değeri | Derecelendirilmemiştir |
| Elektrik Bağlantısı Tipi | Sabit Kablolama |
| Tel Bağlantı Tipi | Tel Uçları |
| Tel Çıkış Sayısı | 4 |
| Tel Ucu Uzunluğu | 11"27.94 cm |
| Gövde Malzemesi | Çinko |
| Toplam | |
| Uzunluk | 3 7/8"9.84 cm |
| Genişlik | 3/8"0.95 cm |
| Yükseklik | 1 1/8"2.86 cm |
| Montaj Türü | Manifold |
| Dahil Edilen Montaj Bağlantı Elemanları | Evet |
| Özellikler | Işıklı Solenoid, Manuel Geçiş |
| RoHS | RoHS 3 (2015/863/EU) istisna 7(b) ve 7(c)-I ile uyumlu - Lehimlerde ve cam veya seramikte kurşun |
| REACH | Uygun Değil |
| DFARS | Özel Metaller COTS Muafiyeti |
| Menşe Ülke | Japonya |
| Schedule B | 848120.0060 |
| ECCN | EAR99 |
Valfleri tek istasyonlu bir tabana veya birden fazla valf için tek bir basınç kaynağı sağlayan bir manifolda monte edin, ardından ihtiyaçlarınız değiştikçe valfleri ekleyin veya çıkarın. Aynı tiptaki vanalar aynı manifold üzerinde kullanılabilir. Örneğin, aynı manifold üzerine bir adet B Tipi, 2 konumlu, yaylı geri dönüşlü vana ve bir adet B Tipi, 3 konumlu, solenoid geri dönüşlü vana takabilirsiniz.
4 yollu valfler, çift etkili bir silindiri uzatma ve geri çekme gibi iki eylem gerçekleştirir.
5/3 (egzoz merkezi) valfler, kapalı konumda tüm hava basıncını boşaltarak ekipmanın nötr konuma dönmesini sağlar. Elektrikli (solenoid) geri dönüş tahrikli valfler, voltaj ilk solenoidden ikinci solenoid'e geçtiğinde orijinal konumlarına geri döner.
Akış katsayısı (Cv), bir valften ne kadar hava akışının geçebileceğini gösteren bir ölçüdür.
