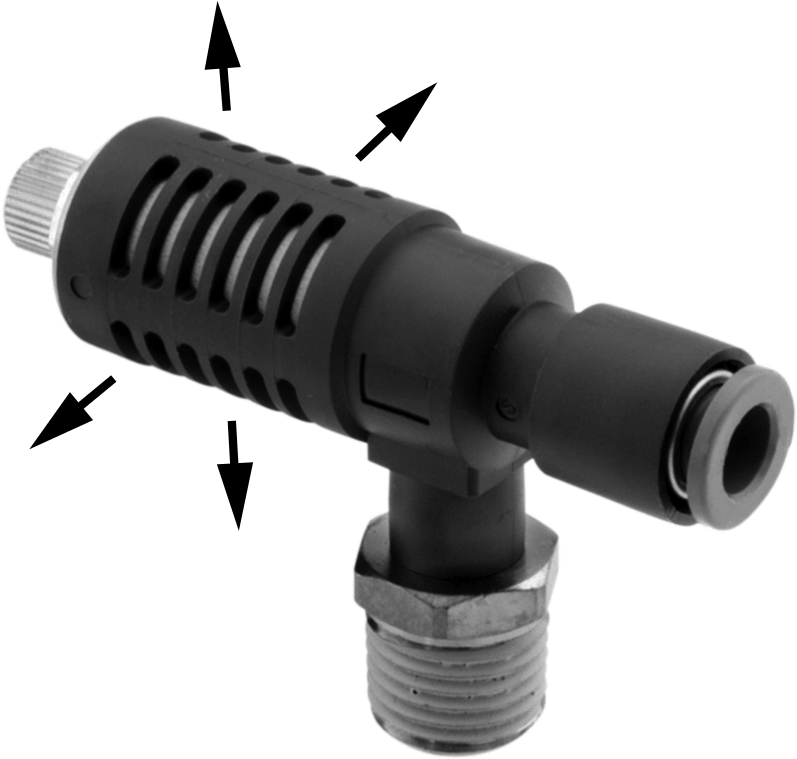

Dirsek Hava Tahliye Akış Kontrol Vanası
1/8 NPT Giriş x 1/4" (0.64 cm) Push-Connect Çıkış, 14.05 scfm
| Giriş | |
| Bağlantı | Tak ve Bağlan |
| Cins | Dişi |
| Çıkış | |
| Bağlantı | Dişli |
| Diş Tipi | 1/8 NPT |
| Cins | Erkek |
| Akış Ayarlama Mekanizması | Kadran |
| Bağlantı Noktalarının Sayısı | |
| Akış | 3 |
| Giriş | 1 |
| Çıkış | 1 |
| Egzoz | 1 |
| Giriş Borusu Dış Çapı için | 1/4"0.64 cm |
| Çıkış Borusu Dış Çapı İçin | 1/4"0.64 cm |
| Basınçta Maksimum Akış Hızı | 14.05 scfm @ 100 psi |
| Akış Katsayısı (Cv) | 0.44 |
| Basınç Aralığı | 14 psi ila 145 psi |
| Gövde Malzemesi | Polibütilen |
| Toplam | |
| Uzunluk | 2 7/8"7.30 cm |
| Genişlik | 11/16"1.75 cm |
| Yükseklik | 1 1/16"2.70 cm |
| Çalıştırma | Basınç |
| Özellikler | Egzoz Susturucusu |
| Akış Kontrol Konumu | Çıkış Silindiri |
| Akış Kontrol Türü | Bir adet Yön |
| Birlikte Kullanım | Basınçlı Hava |
| ISO Tanımlaması | Meter Out |
| 100 psi basınçta maksimum akış hızı | 14.05 scfm |
| Şekil | 90° Dirsek |
| Sıcaklık | 25° F ila 140° F |
| Valf | |
| İşlev | Egzoz Akışı, Akış Ayarı |
| Tip | İğne |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 848120.0080 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Egzoz havasının akışını kontrol ederken aynı zamanda egzoz havası hızını da düzenleyin. Bu vanalar, egzoz havasını yön kontrol vanasından geri yönlendirmeden atmosfere boşaltır. Hava girişten çıkışa doğru akarken akışı tek yönde kontrol ederler ve hava silindirinden çıkan egzoz havasının hacmini (çıkış debisi) ayarlayarak hızını kontrol ederler. Hava ters yönde serbestçe akar. Dar alanlara monte edilebilmenizi sağlayan 90° dirsek şekline sahiptirler. Bas-bağlan giriş portu, plastik veya yumuşak metal borularla kullanılmak içindir; boruyu porta yerleştirin. Bir susturucu, egzoz gürültüsünü azaltır. Hızlı egzoz vanaları olarak da bilinir.
Akış Katsayısı (Cv)—Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için daha yüksek akış katsayısına sahip vanayı seçin.
