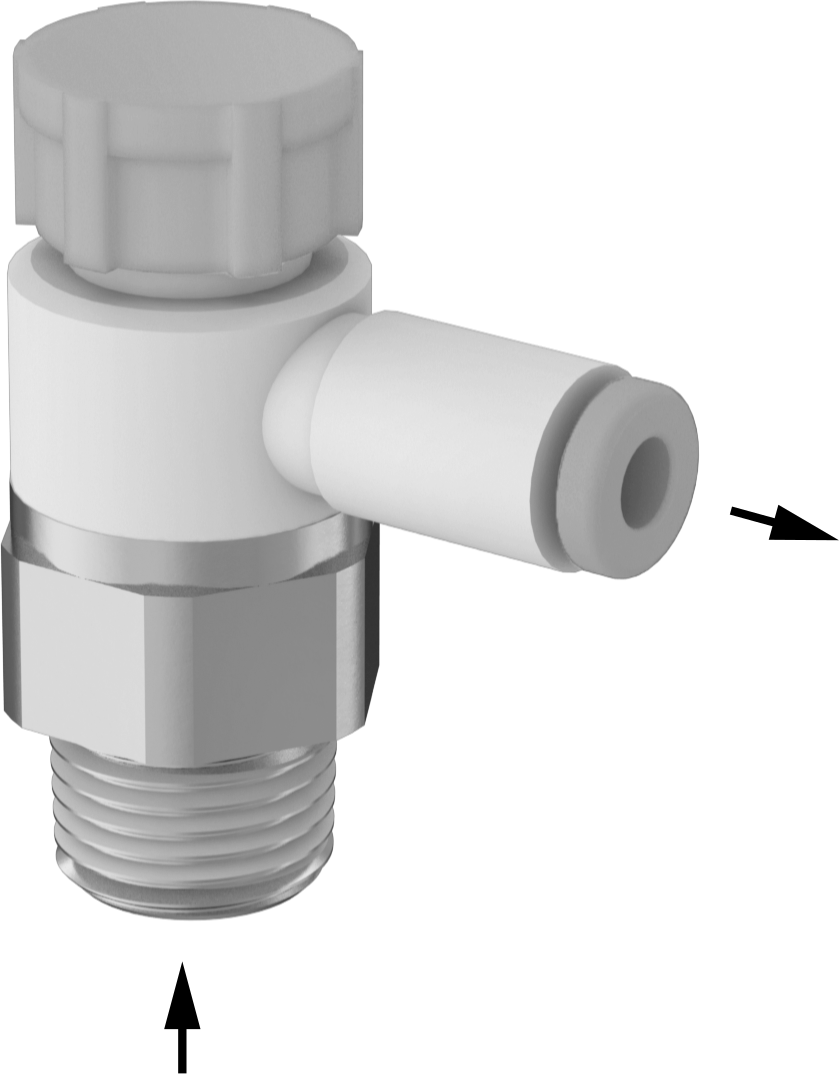

Hava Akışı Kontrol Valfi, Dirsek
1/8 NPT Giriş x 1/8" (0.32 cm) Bas-Bağlan Çıkış
| Giriş | |
| Bağlantı Tipi | Dişli |
| Boru Çapı | 1/80.32 cm |
| Diş Tipi | NPT |
| Cins | Erkek |
| Çıkış | |
| Bağlantı | Tak ve Bağlan |
| Kare Boru İç Genişliği için | 1/8"0.32 cm |
| Cins | Dişi |
| Gövde Malzemesi | Polibütilen |
| Akış Katsayısı (Cv) | 0.12 |
| Akış Hızı @ 73 psi | |
| Minimum | 0 scfm |
| Maksimum | 3.5 scfm |
| Maksimum Basınç | 145 psi10.0 bar |
| Sıcaklık Aralığı | 32° F ila 140° F |
| Akış Ayarlama Mekanizması | Kadran |
| Akış Kontrol Konumu (ISO Tanımı) | Çıkış Silindiri (Meter Çıkışı) |
| Çalıştırma | Basınç |
| Bağlantı Elemanı Malzemesi | Pirinç |
| Akış Kontrol Türü | Bir adet Yön |
| Kare Tırnak Boyutu için | Basınçlı Hava |
| Bağlantı Noktalarının Sayısı | |
| Akış | 2 |
| Giriş | 1 |
| Çıkış | 1 |
| Toplam | |
| Uzunluk | 1"2.54 cm |
| Genişlik | 1/2"1.27 cm |
| Yükseklik | 1 3/16"3.02 cm |
| Şekil | 90° Dirsek |
| Valf İşlevi | Akış Ayarı |
| Valf Tipi | İğne |
| Menşe Ülke | Japonya |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | RoHS 3 (2015/863/EU) Muafiyetlerle Uyumlu |
| RoHS Muafiyetleri | 6(c) |
| Schedule B Numarası | 848180.9015 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Bu vanaları doğrudan silindir bağlantı noktalarına monte ederek, silindir ile vana arasındaki ek hortum veya boru tesisatını ortadan kaldırın; böylece sıralı vanalara göre daha iyi kontrol ve tutarlılık elde edin. Akış kontrol vanaları, hava akışının hacmini ayarlayarak havayla çalışan ekipmanların hızını kontrol eder. Hava girişten çıkışa doğru hareket ederken akışı tek yönde kontrol ederler. Hava ters yönde serbestçe akar.
Akış katsayısı (Cv), bir vanadan ne kadar hava akışının geçebileceğini gösteren bir ölçüdür. Aynı bağlantı noktası boyutuna sahip vanalar arasında seçim yaparken, sisteminizi çalıştırmak için yeterli hava akışını sağladığından emin olmak için akış katsayısı daha yüksek olan vanayı seçin.
Bas-Bağlan Çıkış Bağlantısı — Bas-bağlan bağlantı noktalarına sahip vanalar, plastik veya yumuşak metal borularla kullanılmak içindir. Boruyu bağlantı noktasına yerleştirin.
Çıkış Ölçer—Çıkış ölçer valfleri, silindirden çıkan akışı kontrol eder.
