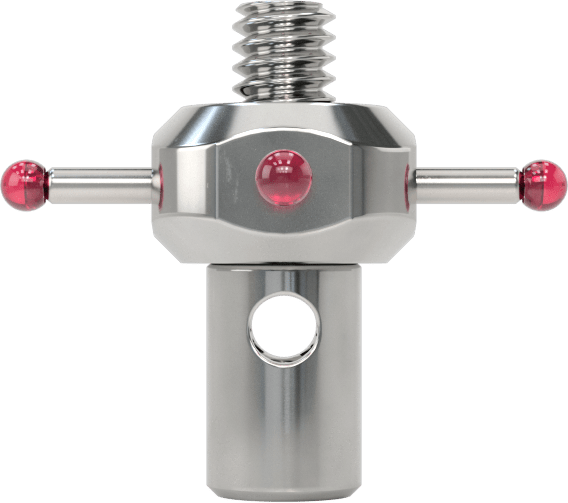

Renishaw Prob İğnesi, Yakut Top Uçlu, Yıldız
M2 x 0.4mm, Model A-5000-7811
| Uç | |
| Çap | 1 mm |
| Malzeme | Yakut |
| Uç Çapı Toleransı | -0.00013 mm ila 0.00013 mm |
| Kalem Ucu Şekli | Top, Star |
| Montaj Dişi | |
| Boyut | M2 × 0.4 mm |
| Cins | Erkek |
| Prob Sayısı | 4 |
| Etkili Çalışma Uzunluğu | 2.5 mm |
| Toplam Uzunluk | 3 mm |

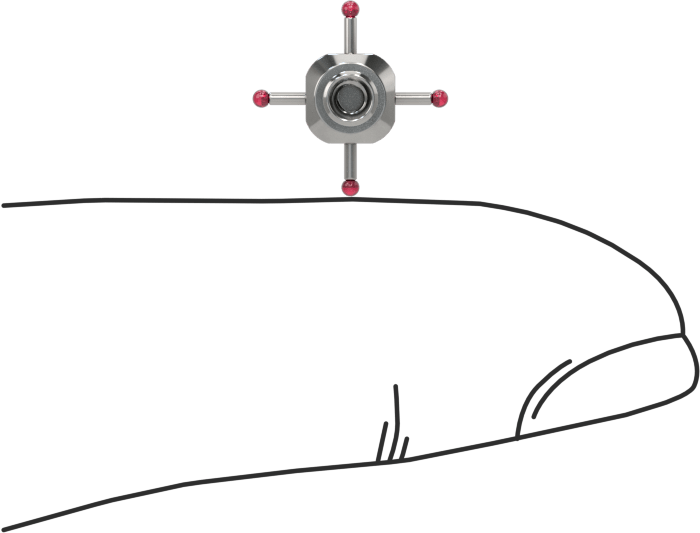

| Toplam Genişlik | 10 mm |
| Mil Çapı | 0.7 mm |
| Malzeme | |
| Mil | Tungsten Karbür |
| Gövde | Paslanmaz Çelik |
| Bilye | |
| Hassasiyet Sınıfı | 5 |
| Küresellik Toleransı | -0.00013 mm ila 0.00013 mm |
| Üretici | Renishaw |
| Üretici Model Numarası | A-5000-7811 |
| Menşe Ülke | Birleşik Krallık |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 903190.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
En genel amaçlı prob uçlarımız olan bu Renishaw uçları, hem dokunmalı tetiklemeli hem de taramalı problarla birlikte kullanılır. Bu uçlar iş parçanıza dokunduğunda, probunuzu tetikleyerek bir sinyal göndermesini ve geometrik özellikleri ölçmesini sağlar. Top ucu, sertlik açısından elmastan sonra ikinci sırada yer alan yakuttan yapılmıştır, bu nedenle zamanla şeklini kaybetmez veya aşınmaz. Tamamen yuvarlak ve pürüzsüzdür, böylece iş parçanıza birden fazla hassas noktadan temas etmemesi sağlanır ve hatalı ölçümler önlenir. Ancak, bu prob uçları alüminyum veya dökme demir yüzeylerde iyi sonuç vermez. Alüminyum, yakuta bulaşabilir ve tarama işleri sırasında dökme demir ile yakut birbirini çizebilir.
Genel bir kural olarak, uygulamanız için uygun olan en kısa uzunluğa ve en büyük top uç çapına sahip bir stylus seçmelisiniz. Bir stylus çok uzunsa, olması gerekenden daha uzağa hareket etme olasılığı artar ve bu da ölçüm doğruluğunu azaltır. Daha büyük top uçları, sapın yanlışlıkla iş parçanıza dokunarak okumayı engelleme olasılığını azaltır.
Bilyalı Uçlu Stylus—Bilyalı/yıldız uçlar, tek bir uçta 5 adede kadar ucu birleştirir, böylece iş parçanızın daha geniş bir alanına aynı anda ulaşabilirsiniz. Bu, bir iş sırasında uçları o kadar sık değiştirmenize gerek kalmayacağı anlamına gelir. Genellikle delikleri, omuzları ve olukları incelemek için kullanılırlar.

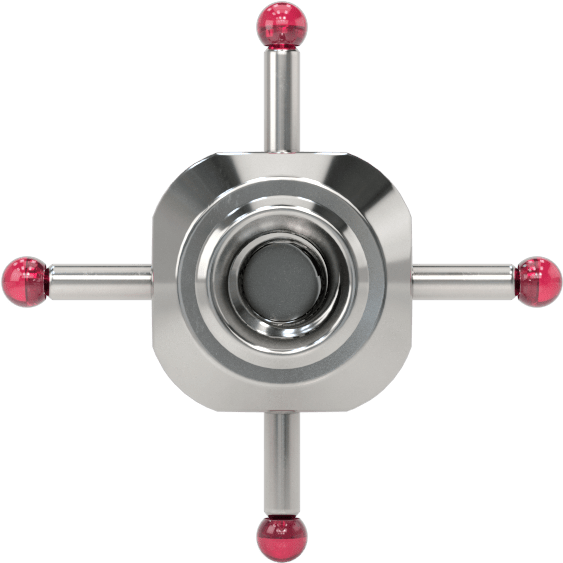

Yıldız Uçlu Stilus—Top/yıldız uçlu stiluslar, tek bir uçta 5 adede kadar ucu birleştirir, böylece iş parçanızın daha geniş bir alanına aynı anda ulaşabilirsiniz. Bu, bir iş sırasında stilusları o kadar sık değiştirmenize gerek kalmayacağı anlamına gelir. Genellikle delikleri, omuzları ve olukları incelemek için kullanılırlar.
M2 Montaj Dişi — M2 veya M3 dişli problar genellikle koordinat ölçüm makinelerinde (CMM'ler) kullanılır.
Tungsten Karbür Mil — Tungsten karbür miller en sert olanlardır ve esneme olasılığı en düşüktür. Tungsten karbür, değişen sıcaklıklarda hafifçe genleşebilir, bu nedenle hassas ölçümler yapmanız gerekiyorsa, bu uçları sıcaklık kontrollü ortamlarda kullanın.
