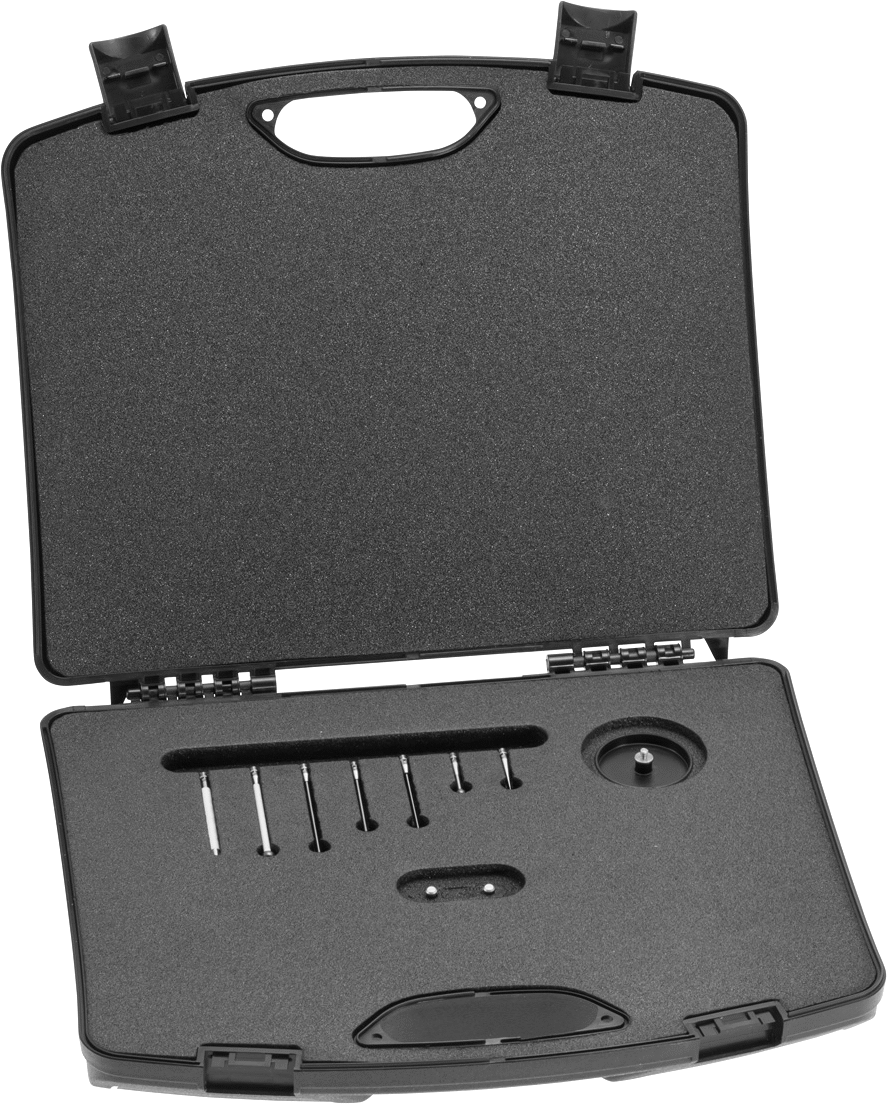

Renishaw Prob İğnesi
10 Parçalı Kit, M3 x 0,5 mm Montaj, Model Numarası A-5004-6880
| Satış Adı | Kit |
| Montaj Dişi | |
| Boyut | M3 × 0.5 mm |
| Cins | Erkek |
| Uç | |
| Çap | 1 mm, 2 mm, 3 mm, 4 mm, 5 mm, 35 mm |
| Malzeme | Yüksek Karbonlu Çelik, Yakut |
| Parça Sayısı | 10 |
| İçerir | One 1 mm Dia. Ruby Ball Stylus with Stainless Steel Stem—21 mm O'all Lg. (4 mm EWL) One 2 mm Dia. Ruby Ball Stylus with Tungsten Carbide Stem—40 mm O'all Lg. (32.5 mm EWL) One 3 mm Dia. Ruby Ball Stylus with Tungsten Carbide Stem—50 mm O'all Lg. (43.7 mm EWL) One 4 mm Dia. Ruby Ball Stylus with Tungsten Carbide Stem—40 mm O'all Lg. (36 mm EWL) One 5 mm Dia. Ruby Ball Stylus with Stainless Steel Stem—21 mm O'all Lg. (21 mm EWL) One 5 mm Dia. Ruby Ball Stylus with Ceramic Stem—50 mm O'all Lg. (50 mm EWL) One 35 mm Dia. × 5 mm Thick. High-Carbon Steel Disc Stylus One 50 mm Lg. Stylus Extension Two Stylus Installation Tools |
| Konteyner Tipi | Plastik Kutu |
| Gövde Malzemesi | Paslanmaz Çelik |
| Üretici | Renishaw |
| Üretici Model Numarası | A-5004-6880 |
| Kalem Ucu Şekli | Top, Disk |
| Menşe Ülke | Birleşik Krallık |
| DFARS Uyumluluğu | Özel Metaller COTS Muafiyeti |
| İhracat Kontrol Sınıflandırma Numarası (ECCN) | EAR99 |
| REACH Uyumluluğu | Uygun Değil |
| RoHS Uyumluluğu | Uygun Değil |
| Schedule B Numarası | 903190.0000 |
| ABD-Meksika-Kanada Anlaşması (USMCA) Uygunluğu | Hayır |
Çeşitli yaygın Renishaw prob uçları, uzatmalar ve aletleri elinizin altında bulundurun. Prob uçları bir iş parçasına dokunduğunda, probunuzu tetikleyerek bir sinyal gönderir ve geometrik özellikleri ölçer.
Seçtiğiniz kitteki uçların diş boyutu uygulamanıza uygun olduğundan emin olun.
Bu kitlerin tümü, dokunmatik tetiklemeli probdan tarama probuna kadar çok çeşitli uygulamalarda kullanılabilen yakut bilyeli prob uçları içerir. Yuşa, sertlik açısından elmastan sonra ikinci sırada yer alır, bu nedenle bilye ucu zamanla şeklini kaybetmez veya aşınmaz. Tamamen yuvarlak ve pürüzsüzdür, böylece iş parçanıza birden fazla hassas noktadan temas etmez ve yanlış ölçümleri önler. Ancak, bu prob uçları alüminyum veya dökme demir yüzeylerde iyi sonuç vermez. Alüminyum yuşaya bulaşabilir ve tarama işleri sırasında dökme demir ile yuşa birbirini çizebilir.
Genel bir kural olarak, uygulamanız için uygun olan en kısa uzunluğa ve en büyük bilye ucu çapına sahip bir prob kullanmalısınız. Prob çok uzunsa, olması gerekenden daha uzağa hareket etme olasılığı artar ve bu da ölçüm doğruluğunu azaltır. Daha büyük bilye uçları, sapın yanlışlıkla iş parçanıza temas etme ve okumayı etkileme riskini en aza indirir.
Tüm kitler, probunuza stylus'u daha kolay takabilmeniz için çevirebileceğiniz bir tutamak sağlayan stylus kurulum aletleriyle birlikte gelir. Bunları prob stylus'unuzun üst kısmındaki deliğe kaydırın. Birlikte verilen stylus uzantıları, derin veya erişilmesi zor alanlara ulaşmanız gerektiğinde kullanışlıdır.
EWL (etkili çalışma uzunluğu), şaftın başından top veya disk ucunun merkezine kadar ölçülür.
M3 Montaj Dişi—M2 veya M3 dişli problar genellikle koordinat ölçüm makinelerinde (CMM'ler) kullanılır.
Bir adet 35 mm Çap × 5 mm Kalınlıkta Yüksek Karbonlu Çelik Disk İğne — Disk iğneler, bilyalı iğneler için çok dar olan delikler içindeki çentiklere ve oluklara sığar. Ancak, iğnenin ucu düz olduğu için bilyalı iğneler kadar çok yönde ölçüm yapamazlar. Bunları hem dokunmatik tetiklemeli hem de taramalı problarla kullanın.
